TRIKEリアガードキット
J058202024-01-02
概略
キット番号
49000069、49000069A
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
必要なツールおよびサプライ品
このキットを正しく取り付けるには、LOCTITE® 243 Threadlocker and Sealant (LOCTITEスレッドロッカーシーラント) (青) (部品番号99642-97)を別途購入する必要があります。
このキットの取り付けにはアシスタントの手を借りる必要がある場合があります。
取り付け
| 1. | 車両のパーキングブレーキをセットし、トランクドアを開いてトランクライナーを取り外します。 | |

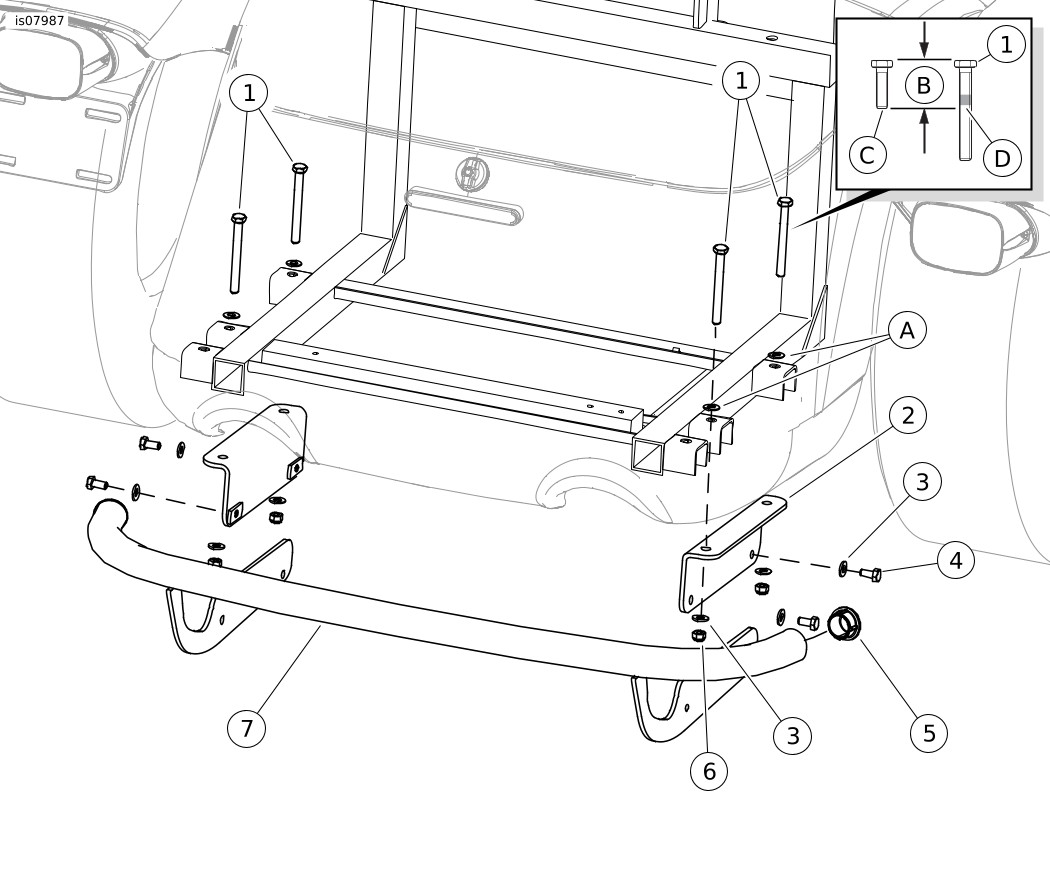

| 2. | 「 図1 」を参照。 トランクコンパートメントの床から、ボディをリアフレームに固定しているワッシャー付きの4本のスクリュー(A)を見つけます。 ワッシャーを残したまま、スクリュー1本を取り外します。 次のステップのためにスクリューを残しておき、そのあとで廃棄します。 | |
| 3. | 図1の挿図を参照してください。 ロングスクリュー(1)にLOCTITE 243 (青)を塗布します。 a. 標準装備のスクリュー(C)の長さ(B)を新品のロングスクリュー(1)にマークします。 b. LOCTITE 243 (青) (D)をマークしたねじ山から 10 mm (½ in) の頭側部分に塗ります。 注記 締め付け前に4本全てのロングスクリュー(1)を取り付けます。 | |
| 4. | 各ロングスクリュー(1)をワッシャー(A)とトランクフロアに取り付けます。 締め付ける。 トルク: 24.4 N·m (18 ft-lbs) ロングスクリュー 注記 「図1」で示すようにマウントブラケットを配置します。 | |
| 5. | マウントブラケット(2)をフレーム下部にロックナット(6)とワッシャー(3)を使用して取り付けます。 ブラケットが軽くフレームに触れる程度まで締め付けます。 | |
| 6. | ショートスクリュー(4)のねじ部にLOCTITE 243 (青)を塗布します。 注記 リアガードアッセンブリーはブラケット(2)の外側に取り付けます。 | |
| 7. | リアガード(7)を所定の位置に持ち上げます。 ショートスクリュー(4)とワッシャー(3)で固定します。 締め付ける。 トルク: 24.4 N·m (18 ft-lbs) ショートスクリュー | |
| 8. | リアガードをロアボディに均等に合わせ外見を良くし、レールと車両の間にクリアランスができるようにします。 | |
| 9. | 補助者にトランク内側のスクリューヘッドを保持してもらいながら、ロックナット4本(6)を締め付けます。 トルク: 24.4 N·m (18 ft-lbs) ロックナット | |
| 10. | トランクライナーを取り付けます。 |
交換用パーツ
図1。 交換用パーツ: TRIKE CHROME REAR GUARD KIT (TRIKEクロームリアガードキット)
表1。 交換用パーツ
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | スクリュー、ロング(4) | 10500002 |
2 | ブラケット(2) | 非売品 |
3 | ワッシャー(8) | 6702 |
4 | スクリュー、ショート(4) | 2882W |
5 | プラグ、クローム(2個搭載) | 49000075 |
6 | ロックナット(4) | 7739 |
7 | リアガードアッセンブリー | 非売品 |
キットには含まれない本文中記載のアイテム: | ||
A | 標準装備のワッシャー(4) | |
B | 標準装備のスクリューの長さ | |
C | 標準装備スクリュー | |
D | Loctite 243 (青)を新品のスクリューに塗布します。 | |
