BRAKET DUDUKAN TAS LENGAN AYUN SATU SISI
941004842023-01-09
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
90202533 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

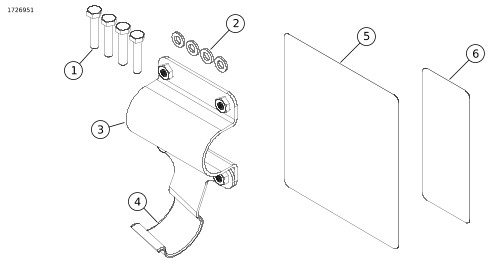

Gambar 1. Isi Kit: Braket Dudukan Tas Lengan Ayun Satu Sisi
Tabel 2. Isi Kit: Braket Dudukan Tas Lengan Ayun Satu Sisi
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 4 | Sekrup, M6 x 30 mm | 10201369 | |
| 2 | 4 | Cincin, M6 | 10300259 | |
| 3 | 1 | Braket pemasangan atas | Tidak dijual terpisah | |
| 4 | 1 | Braket pemasangan bawah | Tidak dijual terpisah | |
| 5 | 1 | Selotip pelindung, besar | 11100302 | |
| 6 | 1 | Selotip pelindung, kecil | 11100303 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
- Pembelian terpisah dari Tas Sadel Klasik (No.Komponen 90202530) atau Tas Sadel Modern (No. Komponen 90202531) diperlukan untuk pemasangan ini.
Item-item ini tersedia di dealer Harley Davidson setempat.
PERSIAPAN
| 1. | Gambar 1
Pasang selotip pelindung (5, 6) pada lengan ayun.
a. Gambar 2
Posisikan braket pemasangan atas dan bawah (1, 2) pada lengan ayun.
Pastikan braket tumpang tindih dengan benar. b. Tandai lokasi tempat memasang selotip pelindung. c. Lepaskan braket pemasangan atas dan bawah (1, 2). d. Bersihkan area dengan perbandingan 50:50 campuran air suling dan alkohol isopropil. CATATAN Pastikan saat memasang selotip pelindung menutupi area komponen yang saling bersinggungan. e. Lepaskan kertas belakang selotip pelindung besar dan pasang pada lengan ayun (3). f. Lepaskan kertas belakang selotip pelindung kecil dan pasang pada lengan ayun bawah (4). |
| 1 | Braket pemasangan atas |
| 2 | Braket pemasangan bawah |
| 3 | Selotip pelindung besar pada lengan ayun atas |
| 4 | Selotip pelindung kecil pada lengan ayun bawah |
Gambar 2. Braket dudukan
PASANG
| 1. | Gambar 3
Posisikan braket pemasangan atas dan bawah (2, 3) pada lengan ayun.
a. Pastikan braket tumpang tindih dengan benar. | |
| 2. | Gambar 4
Pasang cincin (2) ke sekrup (1).
CATATAN Untuk mengetahui set lubang mana untuk memasang sekrup (1), lihat lembar informasi dari kit Tas Sadel.. Persyaratan Pemasangan | |
| 3. | Akses panel belakang tas sadel (3). | |
| 4. | Sejajarkan lubang di panel belakang (3) dengan braket pemasangan atas dan bawah. | |
| 5. | Pasang sekrup (1). Kencangkan dalam pola berselang-seling. Torque: 5,7–6,3 N·m (50–56 in-lbs) |
| 1 | Tas Kargo |
| 2 | Braket pemasangan atas |
| 3 | Braket pemasangan bawah |
Gambar 3. Unit Tas Kargo
| 1 | Sekrup (4) |
| 2 | Cincin pengunci (4) |
| 3 | Panel belakang tas sadel |
Gambar 4. Pasang Sekrup
