ערכות תושבת לארגז עבור דגל
J057052023-01-09
כללי
מספרי ערכה
61400205, 61400206, 61400220, 61400375, 61400722
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
דגלים אינם מיועדים לשימוש בכביש מהיר. המבנה של דגלים אלה לא יחזיק מעמד במהירויות הרוח בנסיעה בכבישים מהירים. דגלים אלה מיועדים לשימוש במצעדים ובתהלוכות בלבד.
תכולת הערכה
טבלה 1. תכולת הערכה
תיאור (כמות) | מספר חלק |
|---|---|
רפידות בלאי (2) | 94620-98 |
תורן הדגל, תושבת לארגז | לא נמכר בנפרד |
סוגר תורן הדגל | לא נמכר בנפרד |
רפידת גומי | 61079-82 |
דגל, שבויים ונעדרים (POW-MIA), תושבת לארגז | 94902-03 |
דגל, סטנדרטי | 94625-98 |
דגל, שנת ה-110, תושבת לארגז | 61400203 |
דגל, לוחם פצוע, תושבת לארגז | 61400376 |
דגל, שנת ה-120, Tour-Pak | 61400720 |
התקנה
הערה
- חובה להתקין רפידות בלאי ורפידות גומי כדי למנוע נזק ל-Tour-Pak. בדוק באופן סדיר את תושבת התורן וודא שהתורן במגע עם רפידות ההתקנה.
- מים עלולים להיכנס אל Tour-Pak כשתורן הדגל מותקן.
- איור 1 הסר את הציפוי מחומר ההדבקה בצד האחורי של רפידת הבלאי (1) והתקן אותה במקום שבו בסיס התורן ייגע באזור צבוע של Tour-Pak או תיק האוכף. עבור Tour-Pak, חבר רפידת בלאי שנייה לקצה העליון של פס התאורה והקפד למקם את קצה רפידת הבלאי מול משטח ההתקנה של פס התאורה ו-Tour-Pak.
- חבר את תורן הדגל אל Tour-Pak או תיק האוכף, כמוצג.
- איור 2 חתוך את רפידת הגומי הנדבקות מעצמן לחצי. הסר את המעטה מהצד האחורי של רפידות הגומי והתקן אותן בצד הפנימי של Tour-Pak או תיק האוכף בכל צד של תורן הדגל (1).
| 1 | רפידת בלאי |

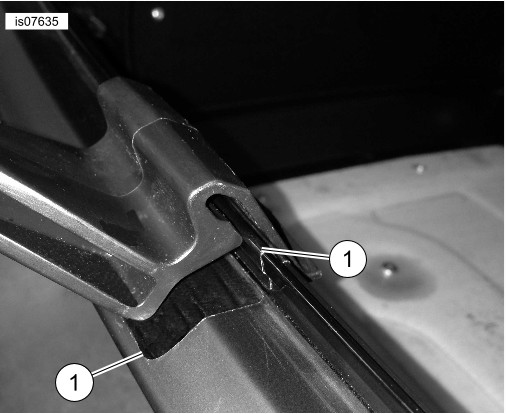

תרשים 1. התקנת רפידת בלאי על Tour-Pak
| 1 | רפידת גומי (2) |

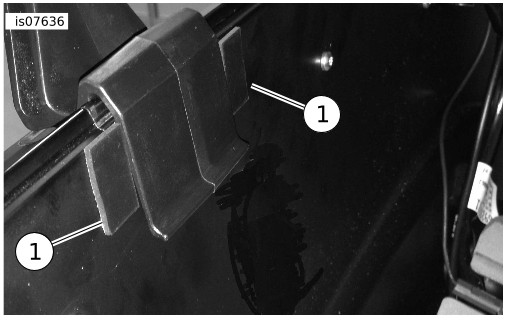

תרשים 2. התקנת רפידות גומי בצד הפנימי של Tour-Pak
