KIT BENDERA DENGAN DUDUKAN BAGASI
J057052023-01-09
UMUM
Nomor Kit
61400205, 61400206, 61400220, 61400375, 61400722
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
CATATAN
Bendera tidak untuk digunakan di jalan raya. Konstruksi bendera ini tidak dapat menahan kecepatan angin saat berkendara di jalan raya. Bendera ini hanya didesain untuk penggunaan saat pawai.
Isi Kit
Tabel 1. Isi Kit
Deskripsi (Jumlah) | Nomor Komponen |
|---|---|
Wear pad (2) | 94620-98 |
Tiang, dudukan bagasi | Tidak dijual terpisah |
Penahan tiang bendera | Tidak dijual terpisah |
Bantalan karet | 61079-82 |
Bendera, POW-MIA, dudukan bagasi | 94902-03 |
Bendera, standar | 94625-98 |
Bendera, Peringatan ke 110 tahun, dudukan bagasi | 61400203 |
Bendera, Wounded Warrior, dudukan bagasi | 61400376 |
Bendera, Peringatan ke 120, Tour-Pak | 61400720 |
PEMASANGAN
CATATAN
- Wear pad atau bantalan karet harus dipasang untuk mencegah kerusakan pada Tour-Pak. Periksa secara berkala apakah dudukan tiang bendera masih bersentuhan dengan bantalan pada permukaan pemasangan.
- Air bisa masuk ke Tour-Pak saat tiang bendera dipasang.
- Gambar 1 Lepaskan kertas penahan perekat dari wear pad (1) dan pasang di area di mana dasar tiang menyentuh bagian Tour-Pak atau tas sadel yang dicat. Jika Tour-Pak, pasang wear pad kedua di atas lampu batang, berhati-hatilah menjajarkan tepi wear pad dengan permukaan pemasangan lampu batang dan permukaan pemasangan Tour-Pak.
- Pasang tiang bendera ke Tour-Pak atau Tas Sadel seperti yang ditunjukkan.
- Gambar 2 Potong bantalan karet berperekat menjadi dua. Lepaskan kertas pelindung perekat dari bantalan karet dan pasang di bagian dalam Tour-Pak atau Tas Sadel di setiap sisi tiang bendera (1).
| 1 | Wear pad |

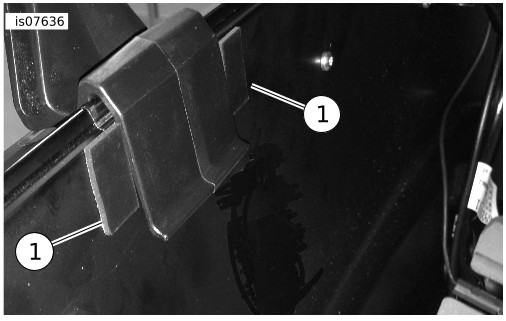

Gambar 1. Pasang Wear Pad di Tour-Pak
| 1 | Bantalan karet (2) |

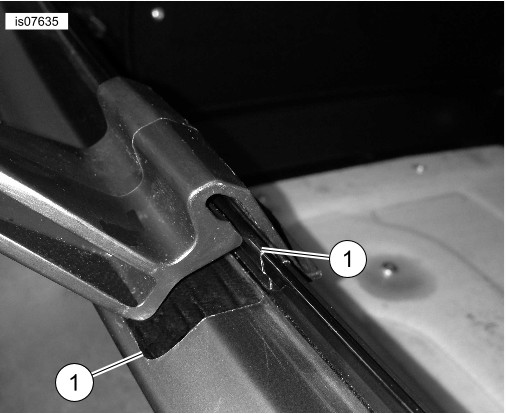

Gambar 2. Pasang Bantalan Karet pada Interior Tour-Pak
