ערכות תושבת לדגל לדגמי TOUR-PAK ולתיקי אוכף קשיחים
J011432023-01-09
כללי
מספרי ערכה
94626-98, 94837-02, 94839-07, 94901-03, 61400204, 61400377, 61400723
הערה
דגלים אינם מיועדים לשימוש בכביש מהיר. המבנה של דגלים אלה לא יחזיק מעמד במהירויות רוח הקיימות בכבישים מהירים. דגלים אלה מיועדים לשימוש במצעדים ובתהלוכות בלבד.
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
תכולת הערכה
טבלה 1. תכולת הערכה
פריט | תיאור | מספר חלק |
|---|---|---|
1 | רפידות בלאי (2) | לא נמכר בנפרד |
2 | תורן הדגל, תושבת לארגז | לא נמכר בנפרד |
3 | סוגר, תורן הדגל | לא נמכר בנפרד |
4 | דגל, סטנדרטי, תושבת לארגז | 94625-98 |
דגל, שנת ה-100, תושבת לארגז | 94838-02 | |
דגל, שנת ה-105, תושבת לארגז | 94842-17 | |
דגל, שבויים ונעדרים (POW-MIA), תושבת לארגז | 94902-03 | |
דגל, שנת ה-110, תושבת לארגז | 61400203 | |
דגל, לוחם פצוע, תושבת לארגז | 61400376 | |
דגל, שנת ה-120, Tour-Pak/תיק אוכף | 61400720 | |
5 | רפידת גומי | לא נמכר בנפרד |
התקנה
הערה
מים עלולים לחדור במזג אוויר סוער אל ארגזי Tour-Pak/תיקי אוכף כאשר התורן הדגל מותקן.
הערה
חיבור תורן דגל אל Tour-Pak או תיק אוכף ללא רפידות בלאי במקומן הנכון עלול לגרום נזק לצד החיצוני של Tour-Pak או של תיק האוכף. בדוק באופן סדיר וודא שתורן הדגל במגע עם רפידות הבלאי.
| 1. | See Figure 1. הסר את הציפוי מחומר ההדבקה בצד האחורי של רפידות הבלאי ושים אותן במקום שבו בסיס התורן נוגע באזור צבוע של Tour-Pak או תיק האוכף. | |
| 2. | חבר את תורן הדגל אל Tour-Pak או תיק האוכף. הערה חיבור תורן דגל אל Tour-Pak או תיק אוכף ללא רפידות גומי במקומן הנכון עלול לגרום נזק לצד החיצוני של Tour-Pak או של תיק האוכף. | |
| 3. | חתוך את רפידת הגומי עם חומר ההדבקה לחצי. | |
| 4. | הסר את הציפוי מחומר ההדבקה בצד האחורי של רפידות הגומי. | |
| 5. | See Figure 2. כדי לייצב את תורן הדגל לרוחב, שים רפידה אחת בכל צד של תושבת תורן הדגל בצד הפנימי של Tour-Pak או תיקי האוכף. |

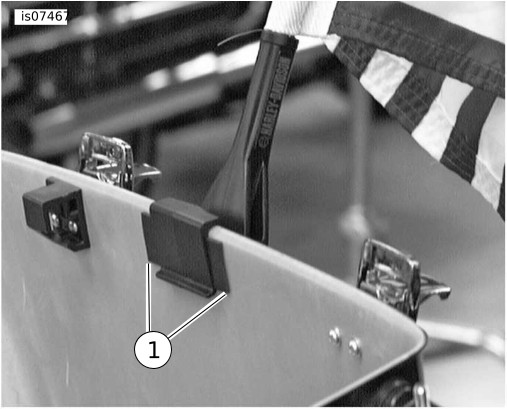

| 1 | רפידת בלאי |
תרשים 1. דגל תורן המותקן ב-Tour-Pak

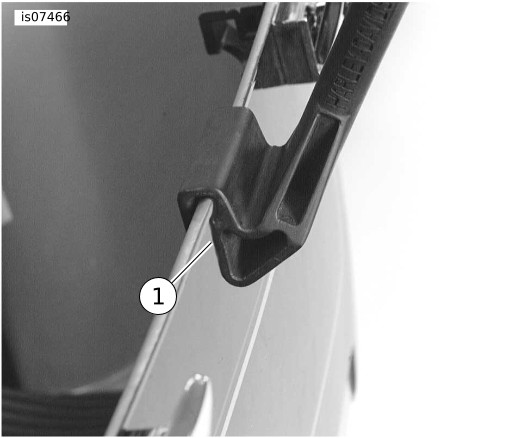

| 1 | רפידות גומי |
תרשים 2. רפידות גומי המותקנות בצד הפנימי של Tour-Pak
