KIT PEMASANGAN BENDERA PADA TOUR-PAK DAN TAS SADEL KERAS
J011432023-01-09
UMUM
Nomor Kit
94626-98, 94837-02, 94839-07, 94901-03, 61400204, 61400377, 61400723
CATATAN
Bendera tidak untuk digunakan di jalan raya. Konstruksi bendera tidak dapat menahan kecepatan angin yang dihasilkan oleh kecepatan kendaraan di jalan raya. Bendera ini hanya didesain untuk penggunaan saat pawai.
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Isi Kit
Tabel 1. Isi Kit
Item | Deskripsi | Nomor Komponen |
|---|---|---|
1 | Wear pad (2) | Tidak dijual terpisah |
2 | Tiang, dudukan bagasi | Tidak dijual terpisah |
3 | Penahan, tiang bendera | Tidak dijual terpisah |
4 | Bendera, standar, dudukan bagasi | 94625-98 |
Bendera, Peringatan ke 100 tahun, dudukan bagasi | 94838-02 | |
Bendera, Peringatan ke 105 tahun, dudukan bagasi | 94842-17 | |
Bendera, POW-MIA, dudukan bagasi | 94902-03 | |
Bendera, Peringatan ke 110 tahun, dudukan bagasi | 61400203 | |
Bendera, wounded warrior, dudukan bagasi | 61400376 | |
Bendera, Peringatan ke 120, Tour-Pak/Tas Sadel | 61400720 | |
5 | Bantalan karet | Tidak dijual terpisah |
PEMASANGAN
CATATAN
Air dapat masuk ke Tour-Paks/tas sadel dengan tiang bendera terpasang selama cuaca buruk.
CATATAN
Memasang tiang bendera ke Tour-Pak atau tas sadel tanpa wear pad di tempatnya dapat mengakibatkan kerusakan pada Tour-Pak atau bagian luar tas sadel. Periksa secara berkala untuk memeriksa tiang bendera tetap bersentuhan dengan wear pad.
| 1. | Lihat Gambar 1. Lepas kertas penahan perekat dari wear pad dan pasang di area tempat dasar tiang menyentuh bagian Tour-Pak atau tas sadel yang dicat. | |
| 2. | Pasang tiang bendera ke Tour-Pak atau tas sadel. CATATAN Memasang tiang bendera ke Tour-Pak atau tas sadel tanpa wear pad di tempatnya dapat mengakibatkan kerusakan pada bagian luar Tour-Pak atau tas sadel. | |
| 3. | Potong bantalan karet berperekat menjadi dua. | |
| 4. | Lepaskan kertas penahan perekat dari klip (7). | |
| 5. | Lihat Gambar 2. Untuk menjaga agar tiang bendera tetap stabil di samping, tempatkan satu bantalan di setiap sisi braket tiang bendera di dalam Tour-Pak atau tas sadel. |
| 1 | Wear pad |
Gambar 1. Tiang Bendera Terpasang di Tour-Pak
| 1 | Bantalan karet |

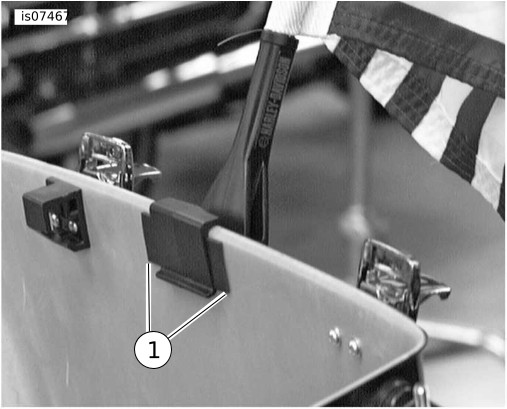

Gambar 2. Bantalan Karet terpasang pada Interior Tour-Pak
