התקנת תושבת דגל למסגרת אחיזה של הנוסע
J030882023-01-09
כללי
מספר ערכה
94616-98, 94836-02, 94840-07, 94900-03, 61400202, 61400374, 61400721
דגמים
למידע על אודות ההתאמה לדגם, נא לעיין בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories " באתר www.harley-davidson.com (אנגלית בלבד).
הערה
דגלים אינם מיועדים לשימוש בכביש מהיר. המבנה של דגלים אלה לא יחזיק מעמד במהירויות רוח הקיימות בכבישים מהירים. דגלים אלה מיועדים לשימוש במצעדים ובתהלוכות בלבד.
תכולת הערכה
טבלה 1. תכולת הערכה
תיאור (כמות) | מספר חלק |
|---|---|
אזיקון (4) | 10006 |
תורן, דגל, תושבת למסגרת אחיזה של הנוסע | לא נמכר בנפרד |
סוגר, תורן הדגל | לא נמכר בנפרד |
דגל, סטנדרטי, תושבת למסגרת אחיזה של הנוסע | 94625-98 |
דגל, שנת ה-100, תושבת למסגרת אחיזה של הנוסע | 94838-02 |
דגל, שבויים ונעדרים (POW-MIA), תושבת למסגרת אחיזה של הנוסע | 94902-03 |
דגל, שנת ה-105, תושבת למסגרת אחיזה של הנוסע | 94842-07 |
דגל, שנת ה-110, תושבת התמוכה | 61400203 |
דגל, לוחם פצוע, תושבת התמוכה | 61400376 |
דגל, שנת ה-120, תושבת למסגרת אחיזה של הנוסע | 61400720 |
התקנה
הערה
בחלק ממסגרות האחיזה של הנוסע, צריך להסיר את הרפידה לפני התקנת תורן הדגל.
| 1. | See Figure 1.
התקן את תורן הדגל (1) בעזרת שני האזיקונים (2).
a. הסר את רפידת מסגרת האחיזה של הנוסע, במידת הצורך. b. החזק את תורן הדגל במיקום המבוקש בצמוד למסגרת האחיזה של הנוסע. c. See Figure 2.
הכנס שני אזיקונים כמוצג (כשקצוות האזיקונים צמודים לצד הפנימי של תורן הדגל).
d. משוך את האזיקונים צמוד ככל האפשר כדי לקבע את תורן הדגל למסגרת האחיזה של הנוסע, ולאחר מכן קצץ את קצוות האזיקונים. הערה נדרשים שני אזיקונים בלבד כדי לקבע את תורן הדגל. הדק את האזיקון דרך מסגרת האחיזה לנוסע, ולאחר מכן קצץ את קצוות האזיקון. |

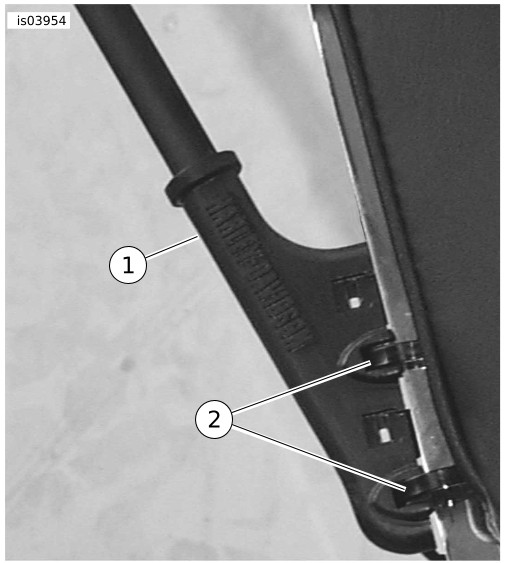

| 1 | תורן הדגל |
| 2 | אזיקונים |
תרשים 1. מבט חיצוני על דגל התורן המותקן

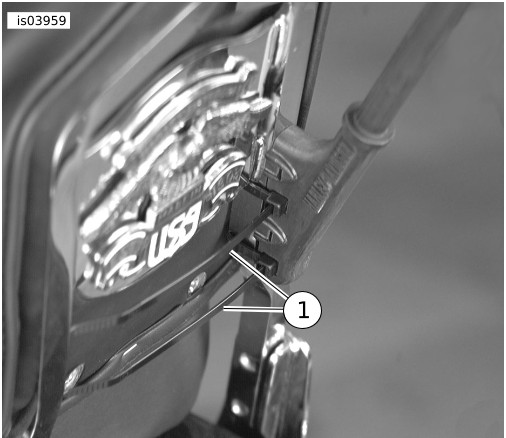

| 1 | אזיקונים |
תרשים 2. מבט פנימי על דגל התורן המותקן
