KIT DUDUKAN SISSYBAR UNTUK BENDERA
J030882023-01-09
UMUM
Nomor Kit
94616-98, 94836-02, 94840-07, 94900-03, 61400202, 61400374, 61400721
Model
Untuk informasi kesesuaian model, lihat Katalog Ritel P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
CATATAN
Bendera tidak untuk digunakan di jalan raya. Konstruksi bendera tidak dapat menahan kecepatan angin yang dihasilkan oleh kecepatan kendaraan di jalan raya. Bendera ini hanya didesain untuk penggunaan saat pawai.
Isi Kit
Tabel 1. Isi Kit
Deskripsi (Jumlah) | Nomor Komponen |
|---|---|
Tali strap kabel (4) | 10006 |
Tiang, bendera, dudukan sissy bar | Tidak dijual terpisah |
Penahan, tiang bendera | Tidak dijual terpisah |
Bendera, standar, dudukan sissy bar | 94625-98 |
Bendera, Peringatan ke 100 tahun, dudukan sissy bar | 94838-02 |
Bendera, POW-MIA, dudukan sissy bar | 94902-03 |
Bendera, Peringatan ke 105 tahun, dudukan sissy bar | 94842-07 |
Bendera, Peringatan ke 110 tahun, dudukan belakang vertikal | 61400203 |
Bendera, wounded warrior, dudukan belakang vertikal | 61400376 |
Bendera, Peringatan ke 120 tahun, dudukan sissy bar | 61400720 |
PASANG
CATATAN
Pada beberapa sissy bar, pelepasan bantalan akan diperlukan sebelum memasang tiang bendera.
| 1. | Lihat Gambar 1.
Pasang tiang bendera (1) dengan dua pengikat kabel (2).
a. Lepaskan bantalan sissy bar, jika perlu. b. Pegang tiang bendera pada posisi yang diinginkan pada sissy bar. c. Lihat Gambar 2.
Masukkan dua pengikat kabel seperti yang ditunjukkan (dengan ujung pengikat kabel ke sisi dalam tiang bendera).
d. Tarik pengikat kabel sejauh mungkin untuk menahan tiang bendera ke sissy bar, lalu rapikan ujung pengikat kabel. CATATAN Hanya dua pengikat kabel yang diperlukan untuk menahan tiang bendera. Pasang pengikat kabel melalui sissy bar, lalu potong ujung pengikat kabel. |

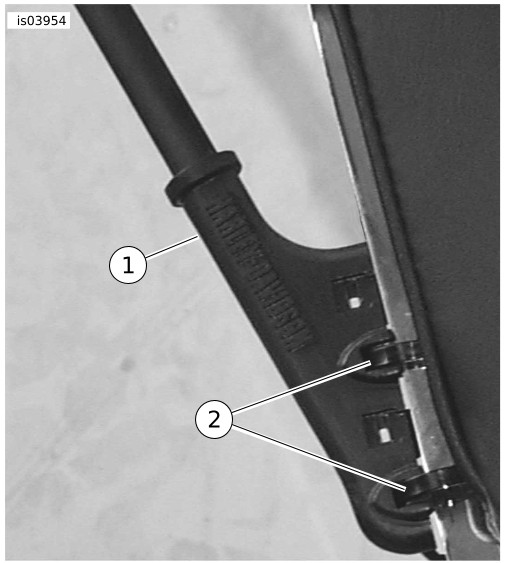

| 1 | Tiang bendera |
| 2 | Tali strap kabel |
Gambar 1. Tampilan Luar Tiang Bendera Terpasang

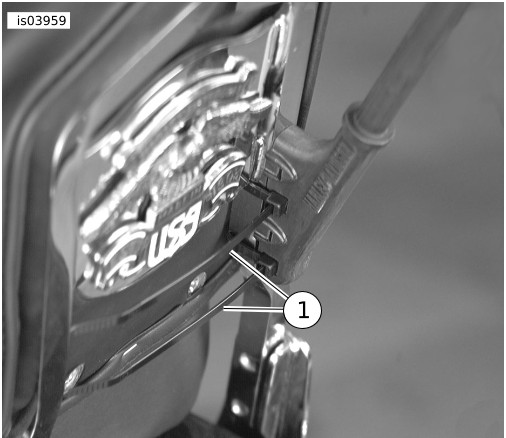

| 1 | Tali strap kabel |
Gambar 2. Tampilan Dalam Tiang Bendera Terpasang
