المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
---|---|---|
92500122 و92500121 | نظارات واقية، مفتاح الدوران |
تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | |||||
---|---|---|---|---|---|

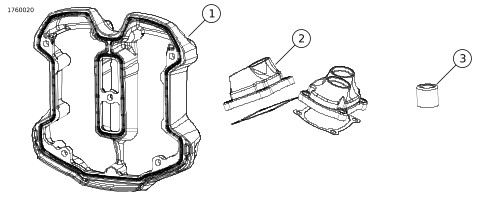

العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
1 | 2 | غطاء الذراع المتأرجح السفلي | لا تُباع بشكل منفصل | ||
2 | 2 | غطاء أداة الرفع | لا تُباع بشكل منفصل | ||
3 | 4 | غطاء الزنبرك | لا تُباع بشكل منفصل |
1. | استخدم هواءً منخفض الضغط لتنظيف الأسطح الخارجية للمحرك. | |
2. | فكّ المقعد. | |
3. | افصل كبل البطارية السالب. | |
4. | أزل خزان الوقود. | |
5. | انزع فلتر الهواء. | |
6. | انزع مجموعة اللوحة الخلفية لفلتر الهواء. | |
7. | انزع حارف الهواء الموجود في منتصف الإطار، إن وُجد. | |
8. | افصل كبلات شمعات الإشعال من الشمعات. | |
9. | افصل موصلات تحرير الضغط التلقائي. | |
10. | افصل موصلات حاقن الوقود. | |
11. | افضل موصلات مستشعر الخبط. | |
12. | افصل موصل آلة التنبيه. | |
13. | انزع حامل المحرك الأمامي العلوي. | |
14. | قم بإزالة خطوط التبريد العلوية. | |
15. | انزع أغطية الذراع المتأرجح العلوي. | |
16. | قم بإزالة الأذرع المتأرجحة. | |
17. | انزع منافذ التنفس. |
1. | الشكل 7
انزع البراغي (3) والمسمار (4).
ملاحظة قد يحتاج المحرك إلى تدوير لتوفير مسافة فاصلة. | |
2. | انزع غطاء الذراع المتأرجح السفلي (2). | |
3. | تخلص من الحشية (1). |
1. | انزع قضبان الدفع. | |
2. | انزع أغطية قضبان الدفع. a. الشكل 2
أدخل حافة المفكّ في لسان (1) أداة تثبيت غطاء الزنبرك.
b. أدر الجزء السفلي من أداة التثبيت إلى الخارج مع الضغط على غطاء الزنبرك (2) إلى أسفل. أداة خاصة: PUSHROD TUBE CLIP REMOVER AND INSTALLER (أداة تركيب وإزالة مشبك أنبوب قضبان الدفع) (94086-09) | |
3. | انزع أغطية قضبان الدفع. a. اطوِ أغطية قضبان الدفع العليا والسفلى. | |
4. | فكّك مجموعات غطاء قضيب الدفع. | |
5. | تخلص من الحلقات المستديرة. |
1 | عروة |
2 | غطاء الزنبرك |
1. | الشكل 3 انزع البراغي الأربعة (1). | |
2. | انزع غطاء أداة الرفع (2) والحشية (3). تخلص من الحشية. |
1. | الشكل 3 ركّب غطاء أداة الرفع (2)، والحشية الجديدة (3) والبراغي (1). | |
2. | أحكم ربط بنمط متقاطع. عزم الدوران: 15–17,5 N·m (133–155 in-lbs) برغي أداة الرفع |
1 | البرغي (4) |
2 | غطاء أداة الرفع |
3 | الحشية |
4 | برغي |
5 | أداة منع الدوران |
6 | أداة الرفع (2) |

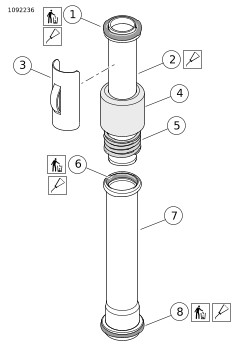

1. | الشكل 4 ضع زيت محرك نظيفًا على الحلقات الدائرية الجديدة (1 و6 و8). | |
2. | ركّب الحلقة الدائرية العلوية (1) على غطاء قضيب الدفع العلوي (2). | |
3. | ادفع غطاء الزنبرك الجديد (4) والزنبرك (5) على جسم غطاء قضيب الدفع العلوي. حرك الأجزاء لأعلى حتى تلامُس غطاء الزنبرك مع قاعدة الحلقة الدائرية. | |
4. | ركّب الحلقة الدائرية الوسطى (6) في التجويف الموجود في أعلى غطاء قضيب الدفع السفلي (7). | |
5. | ضع زيت محرك نظيفًا على غطاء قضيب الدفع العلوي. | |
6. | ادفع الطرف المستقيم لغطاء قضيب الدفع العلوي على الطرف العلوي لغطاء قضيب الدفع السفلي. | |
7. | امسح أغطية قضبان الدفع لتنظيفها. | |
8. | ركّب الحلقة الدائرية العلوية (8) على غطاء قضيب الدفع السفلي. | |
9. | ركّب أغطية قضبان الدفع. a. اضغط على مجموعة غطاء قضيب الدفع وأدخلها في تجويف غطاء أداة الرفع. b. مدّد المجموعة إلى داخل تجويف رأس الأسطوانة. c. تأكد من وضع طرفَي غطاء قضيب الدفع بإحكام في رأس الأسطوانة وتجاويف غطاء أداة الرفع. | |
10. | ركّب أدوات تثبيت غطاء الزنبرك. a. الشكل 5
ركّب الحافة العلوية لأداة تثبيت غطاء الزنبرك في تجويف رأس الأسطوانة.
b. أدخل حافة المفكّ الصغير بين الحافة السفلية لأداة تثبيت غطاء الزنبرك وبين أعلى غطاء الزنبرك. c. اضغط على غطاء الزنبرك لأسفل باستخدام أداة خاصة وادفع الحافة السفلية لأداة التثبيت نحو رأس المفكّ. أداة خاصة: PUSHROD TUBE CLIP REMOVER AND INSTALLER (أداة تركيب وإزالة مشبك أنبوب قضبان الدفع) (94086-09) d. تأكد من استقرار أداة تثبيت غطاء الزنبرك بإحكام على غطاء قضيب الدفع العلوي. | |
11. | ضع مزيّت المجموعة على طرفي قضيب الدفع.زيت تشحيم مجموعة SCREAMIN' EAGLE (11300002) ملاحظة عند تركيب قضبان الدفع الأصلية، ركّبها في موضعها الأصلي وباتجاهها الأصلي. استخدم (أشرطة زرقاء فاتحة) بطول 10.301 بوصة كمنفذ دخول، (وأشرطة صفراء) بطول 10.531 بوصة كمخرج عادم. | |
12. | ركب قضبان الدفع. |
1 | الحلقة الدائرية العليا (الصغيرة) |
2 | غطاء قضيب الدفع العلوي |
3 | أداة تثبيت غطاء الزنبرك |
4 | غطاء الزنبرك |
5 | الزنبرك |
6 | الحلقة الدائرية الوسطى (المتوسطة) |
7 | غطاء قضيب الدفع السفلي |
8 | الحلقة الدائرية السفلى (الكبيرة) |
1. | الشكل 7 ثبّت الحشية الجديدة (1). | |
2. | ركّب غطاء الذراع المتأرجح السفلي (2). | |
3. | ضع غِراء قفل الأسنان على البراغي (3) والمسمار (4).مانع التسرب ومثبت الأسنان متوسط القوة LOCTITE 243 (أزرق) (99642-97) | |
4. | الشكل 6
ركّب البراغي (3) والمسمار (4).
اربط بالتسلسل الموضح. عزم الدوران: 10,2–13,6 N·m (7,5–10,0 ft-lbs) برغي غطاء الذراع المتأرجح السفلي عزم الدوران: 10,2–13,6 N·m (7,5–10,0 ft-lbs) مسمار غطاء الذراع المتأرجح السفلي |
1 | الحشية |
2 | غطاء الذراع المتأرجح السفلي |
3 | البرغي (4) |
4 | مسمار عديم الرأس |
1. | ركّب منافذ التنفّس وأذرع التأرجح وأغطية أذراع التأرجح العلوية. | |
2. | ركّب خراطيم التبريد العلوية. | |
3. | ركّب حامل المحرك الأمامي العلوي. | |
4. | صِل الموصلات: الخاصة بآلة التنبيه ومستشعرات الخبط وحاقنات الوقود وموصلات تحرير الضغط التلقائي. | |
5. | صل كبلات شمعات الإشعال بالشمعات. | |
6. | ركّب حارف الهواء الموجود في منتصف الإطار، إن وُجد. | |
7. | ركّب مجموعة اللوحة الخلفية لفلتر الهواء وركّب فلتر الهواء. | |
8. | ركّب خزان الوقود. | |
9. | وصّل كبل البطارية السالب. | |
10. | ركّب المقعد. بعد تركيب المقعد، اسحبه لأعلى للتحقق من تثبيته في موضعه. |
