KIT AKSENTUASI MESIN MILWAUKEE EIGHT
941004102023-01-09
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
92500122, 92500121 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

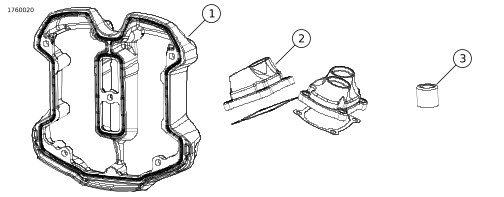

Gambar 1. Isi Kit: Kit Aksentuasi Mesin Milwaukee Eight
Tabel 2. Isi Kit: Kit Aksentuasi Mesin Milwaukee Eight
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 2 | Penutup pelatuk klep bawah | Tidak dijual terpisah | |
| 2 | 2 | Tutup pengangkat | Tidak dijual terpisah | |
| 3 | 4 | Tutup pegas | Tidak dijual terpisah | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
Barang ini tersedia di dealer Harley Davidson wilayah Anda.
Diperlukan pembelian terpisah Kit Poros Bubungan (No. Komponen 25700731) untuk pemasangan ini.
PERSIAPAN
CATATAN
Lihat manual servis untuk prosedur selanjutnya.
| 1. | Gunakan udara bertekanan rendah untuk membersihkan permukaan luar mesin. | |
| 2. | Lepas jok. | |
| 3. | Lepas kabel negatif baterai. | |
| 4. | Lepas tangki bahan bakar. | |
| 5. | Lepas filter udara. | |
| 6. | Lepas unit pelat belakang filter udara. | |
| 7. | Lepas deflektor udara yang dipasang di bagian tengah rangka, jika terpasang. | |
| 8. | Putuskan sambungan kabel busi dari busi. | |
| 9. | Putuskan sambungan konektor pelepas kompresi otomatis. | |
| 10. | Putuskan sambungan konektor injektor bahan bakar. | |
| 11. | Putuskan sambungan konektor sensor ketukan. | |
| 12. | Putuskan sambungan konektor klakson. | |
| 13. | Lepas dudukan mesin depan atas. | |
| 14. | Lepas saluran pendinginan atas. | |
| 15. | Lepas penutup pelatuk klep atas. | |
| 16. | Lepas lengan ayun. | |
| 17. | Lepas pengudara. |
PELEPASAN
Penutup Pelatuk Klep Bawah
| 1. | Gambar 7
Lepas sekrup (3) dan baut stud (4).
CATATAN Mesin mungkin perlu diputar untuk memberikan ruang. | |
| 2. | Lepas penutup pelatuk klep bawah (2). | |
| 3. | Buang gasket (1). |
Tutup Penutup Pegas
| 1. | Lepas batang pendorong. | |
| 2. | Penutup batang pendorong bawah. a. Gambar 2
Masukkan bilah obeng di tab (1) penahan tutup pegas.
b. Sambil menekan tutup pegas (2) dengan alat khusus, putar bagian bawah penahan ke arah luar. Special Tool: PUSHROD TUBE CLIP REMOVER AND INSTALLER (PELEPAS DAN PEMASANG KLIP TABUNG PUSHROD) (94086-09) | |
| 3. | Penutup batang pendorong bawah. a. Lepas penutup batang pendorong atas dan bawah. | |
| 4. | Bongkar unit penutup batang pendorong. | |
| 5. | Buang O-ring. |
| 1 | Tab |
| 2 | Tutup pegas |
Gambar 2. Melepas Penahan Penutup Pegas
Tutup Pengangkat
| 1. | Gambar 3 Lepas empat sekrup (1). | |
| 2. | Lepas penutup pengangkat (2) dan gasket (3). Buang gasket. |
PASANG
Tutup Pengangkat
| 1. | Gambar 3 Pasang penutup pengangkat (2), gasket baru (3) dan sekrup (1). | |
| 2. | Lakukan pengencangan dengan pola bersilang. Torque: 15–17,5 N·m (133–155 in-lbs) Sekrup tutup pengangkat |
| 1 | Sekrup (4) |
| 2 | Tutup pengangkat |
| 3 | Gasket |
| 4 | Sekrup |
| 5 | Perangkat antirotasi |
| 6 | Pengangkat (2) |
Gambar 3. Tutup Pengangkat
Tutup Penutup Pegas
| 1. | Gambar 4 Oleskan oli mesin bersih ke O-ring baru (1, 6 dan 8). | |
| 2. | Pasang O-ring atas (1) pada penutup batang pendorong atas (2). | |
| 3. | Geser tutup pegas baru (4) dan pegas (5) ke badan penutup batang pendorong atas. Pindahkan komponen ke atas hingga tutup pegas menyentuh dudukan O-ring atas. | |
| 4. | Pasang O-ring tengah (6) ke dalam alur di atas penutup barang pendorong bawah (7). | |
| 5. | Oleskan oli mesin bersih pada penutup batang pendorong atas. | |
| 6. | Geser tepi lurus penutup atas batang pendorong ke tepi atas penutup bawah batang pendorong. | |
| 7. | Bersihkan penutup batang pendorong. | |
| 8. | Pasang O-ring bawah (8) pada penutup batang pendorong bawah (2). | |
| 9. | Pasang penutup batang pendorong. a. Dorong rakitan penutup batang pendorong dan letakkan di lubang penutup pengangkat. b. Perpanjang rakitan ke lubang kepala silinder. c. Periksa apakah ujung penutup batang pendorong terpasang dengan pas ke kepala silinder dan lubang penutup pengangkat. | |
| 10. | Pasang penahan tutup pegas. a. Gambar 5
Masukkan tepi atas penahan tutup pegas ke dalam lubang kepala silinder.
b. Masukkan bilah obeng kecil di antara tepi bawah penahan tutup pegas dan bagian atas tutup pegas. c. Tekan tutup pegas ke bawah dengan alat khusus dan geser tepi bawah penahan ke ujung obeng. Special Tool: PUSHROD TUBE CLIP REMOVER AND INSTALLER (PELEPAS DAN PEMASANG KLIP TABUNG PUSHROD) (94086-09) d. Pastikan tutup pegas terpasang dengan benar pada penutup batang pendorong atas. | |
| 11. | Oleskan pelumas rakitan ke ujung batang pendorong.SCREAMIN' EAGLE ASSEMBLY LUBE (11300002) CATATAN Jika batang pendorong asli dipasang, maka harus dipasang pada posisi dan orientasi aslinya. Gunakan panjang 10,301 inci (garis biru muda) sebagai pengisap dan 10,531 inci (garis kuning) sebagai knalpot. | |
| 12. | Pasang batang tekan. |

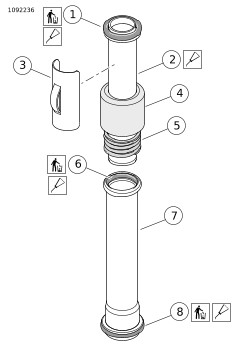

| 1 | O-ring atas (kecil) |
| 2 | Penutup batang pendorong atas |
| 3 | Penahan penutup pegas |
| 4 | Tutup pegas |
| 5 | Pegas |
| 6 | O-ring tengah menengah) |
| 7 | Penutup batang pendorong bawah |
| 8 | O-ring bawah (besar) |
Gambar 4. Penutup Batang Pendorong yang Dirakit
Gambar 5. Pasang Penahan Penutup Pegas
Penutup Pelatuk Klep Bawah
| 1. | Gambar 7 Pasang gasket (1) baru . | |
| 2. | Pasang penutup pelatuk klep bawah (2). | |
| 3. | Oleskan lem pengunci ulir pada sekrup (3) dan baut stud (4).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) | |
| 4. | Gambar 6
Pasang sekrup (3) dan baut stud (4).
Kencangkan secara berurutan seperti berikut ini. Torque: 10,2–13,6 N·m (7,5–10,0 ft-lbs) Sekrup penutup pelatuk klep bawah Torque: 10,2–13,6 N·m (7,5–10,0 ft-lbs) Baut stud penutup pelatuk klep bawah |
Gambar 6. Urutan Pengencangan Penutup Pelatuk Klep Bawah
| 1 | Gasket |
| 2 | Penutup Klep Bawah |
| 3 | Sekrup (4) |
| 4 | Baut tanam |
Gambar 7. Penutup Klep Bawah
SELESAI
CATATAN
Lihat manual servis untuk prosedur selanjutnya.
| 1. | Pasang penutup pengudara, pelatuk klep, dan pelatuk klep atas. | |
| 2. | Pasang saluran pendingin atas. | |
| 3. | Pasang dudukan mesin depan atas. | |
| 4. | Hubungkan konektor: Klakson, sensor ketukan, injektor bahan bakar, pelepasan kompresi otomatis. | |
| 5. | Hubungkan kabel busi ke busi. | |
| 6. | Pasang deflektor udara yang dipasang di bagian tengah rangka, jika terpasang. | |
| 7. | Pasang rakitan pelat belakang filter udara dan filter udara. | |
| 8. | Pasang tangki bahan bakar. | |
| 9. | Sambungkan kabel negatif baterai. | |
| 10. | Pasang jok. Setelah memasang jok, tarik ke atas untuk memastikan jok terpasang kencang. |
