Milwaukee Eight Engine アクセントキット
941004102023-01-09
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
92500122、92500121 | セーフティグラス、トルクレンチ |  |
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容

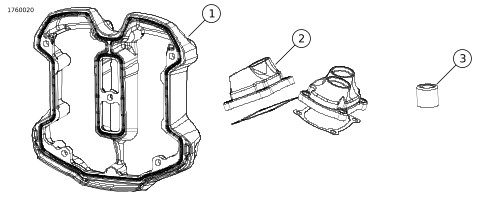

図1。 キット内容: ブラックミルウォーキーエイトエンジンアクセントキット
表2。 キット内容: ブラックミルウォーキーエイトエンジンアクセントキット
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 2 | ロアロッカーカバー | 別売りなし | |
| 2 | 2 | リフターカバー | 別売りなし | |
| 3 | 4 | スプリングキャップ | 別売りなし | |
概略
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: h-d.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
このアイテムは、お近くのハーレーダビッドソン販売店でご購入いただけます。
取り付けには、カムシャフトサービスキット(品番 25700731)の別途購入が必要です。
準備
注記
以下の手順についてサービスマニュアルを参照してください。
| 1. | 低圧の圧縮空気を使って、エンジンの外部表面を清掃する。 | |
| 2. | シートを取り外します。 | |
| 3. | マイナスバッテリーケーブルを取り外します。 | |
| 4. | フューエルタンクを取り外します。 | |
| 5. | エアフィルターを取り外す。 | |
| 6. | エアフィルターバックプレートアッセンブリーを取り外す。 | |
| 7. | ミッドフレームエアデフレクター装備車であれば、これを取り外す。 | |
| 8. | スパークプラグケーブルをスパークプラグから取り外す。 | |
| 9. | 自動コンプレッションリリースコネクターの接続を外します。 | |
| 10. | フューエルインジェクターコネクターを外す。 | |
| 11. | ノックセンサーコネクターの接続を外す。 | |
| 12. | ホーンコネクターを外します。 | |
| 13. | アッパーフロントエンジンマウントを取り外します。 | |
| 14. | アッパークーリングラインを取り外す。 | |
| 15. | アッパーロッカーカバーを取り外す。 | |
| 16. | ロッカーアームを取り外す。 | |
| 17. | ブリーザーを取り外す。 |
取り外し
ロアロッカーカバー
| 1. | 図7
スクリュー(3)とスタッド(4)を取り外します。
注記 エンジンを回転して隙間を確保する必要があるかも知れません。 | |
| 2. | ロアロッカーカバー(2)を取り外す。 | |
| 3. | ガスケット(1)を廃棄します。 |
スプリングカバーキャップ
| 1. | プッシュロッドを取り外す。 | |
| 2. | プッシュロッドカバーを取り外す。 a. 図2
ドライバーの刃をスプリングキャップリテーナーのタブ(1)に挿入します。
b. スプリングキャップ(2)を特殊工具で押し下げながら、リテーナーの底を外側に回す。 専用工具: PUSHROD TUBE CLIP REMOVER AND INSTALLER (プッシュロッドチューブクリップリムーバー/インストーラー) (94086-09) | |
| 3. | プッシュロッドカバーを取り外す。 a. 上下のプッシュロッドカバーを縮めておきます。 | |
| 4. | プッシュロッドカバーアッセンブリーを分解する。 | |
| 5. | Oリングは廃棄します。 |
| 1 | タブ |
| 2 | スプリングキャップ |
図2。 スプリングキャップリテーナーの取り外し
リフターカバー
| 1. | 図3 スクリュー(1)4本を取り外します。 | |
| 2. | リフターカバー(2)とガスケット(3)を取り外します。 ガスケットを廃棄します。 |
取り付け
リフターカバー
| 1. | 図3 リフターカバー(2)、 新品の ガスケット(3)、スクリュー(1)を取り付けます。 | |
| 2. | 対角線状に締め付けます。 トルク: 15–17.5 N·m (133–155 in-lbs) リフターカバースクリュー |
| 1 | スクリュー(4) |
| 2 | リフターカバー |
| 3 | ガスケット |
| 4 | スクリュー |
| 5 | 回転防止デバイス |
| 6 | リフター(2) |
図3。 リフターカバー
スプリングカバーキャップ
| 1. | 図4新品 のOリング(1、6、8)に、きれいなエンジンオイルを塗布します。 | |
| 2. | アッパープッシュロッドカバー(2)に上部Oリング(1)を取り付ける。 | |
| 3. | アッパープッシュロッドカバー本体に、 新品 のスプリングキャップ(4)およびスプリング(5)をスライドさせます。 スプリングキャップがアッパーOリングシートに触れるまで、上方に動かす。 | |
| 4. | ミドルOリング(6)を、ロアプッシュロッドカバー(7)の上部にある溝に取り付けます。 | |
| 5. | 未使用のエンジンオイルをアッパープッシュロッドカバーに塗ります。 | |
| 6. | アッパープッシュロッドカバーのまっすぐな端部を、ロアプッシュロッドカバーの端部にスライドさせます。 | |
| 7. | プッシュロッドカバーを拭いてきれいにします。 | |
| 8. | ロアプッシュロッドカバーにロアOリング(8)を取り付ける。 | |
| 9. | プッシュロッドカバーを取り付ける。 a. プッシュロッドカバーアッセンブリーを圧縮し、リフターカバーボアに押し込みます。 b. アッセンブリーをシリンダーヘッドボアに拡張します。 c. プッシュロッドカバーの端部がシリンダーヘッドとリフターカバーボアにしっかりはまっていることを確認します。 | |
| 10. | スプリングキャップリテーナーを取り付ける。 a. 図5
スプリングキャップリテーナーの上端をシリンダーヘッドボアに挿入します。
b. 小型ドライバーの先端をスプリングキャップリテーナーの下端とスプリングキャップ上部の間に入れます。 c. スプリングキャップを押さえながら、特殊工具で、リテーナーの下端をドライバーの先端の方向に押し込む。 専用工具: PUSHROD TUBE CLIP REMOVER AND INSTALLER (プッシュロッドチューブクリップリムーバー/インストーラー) (94086-09) d. スプリングキャップリテーナーが、アッパープッシュロッドカバーにしっかりはまっていることを確認する。 | |
| 11. | プッシュロッドの端部にアッセンブリー潤滑剤を塗布します。SCREAMIN' EAGLE ASSEMBLY LUBE (SCREAMIN' EAGLEアッセンブリールーブ) (11300002) 注記 プッシュロッドを取り付ける際は、元の位置と元の方向に取り付ける。 長さ10.301インチ(薄い青色の縞模様)を吸気、長さ10.531インチ(黄色の縞模様)を排気に使用してください。 | |
| 12. | プッシュロッドを取り付けます。 |
| 1 | アッパーOリング(小) |
| 2 | アッパープッシュロッドカバー |
| 3 | スプリングキャップリテーナー |
| 4 | スプリングキャップ |
| 5 | スプリング |
| 6 | 中間のOリング(中) |
| 7 | ロアプッシュロッドカバー |
| 8 | ロアOリング(大) |

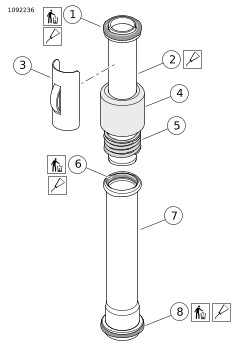

図4。 組み立て済みのプッシュロッドカバー
図5。 スプリングキャップリテーナーの取り付け
ロアロッカーカバー
| 1. | 図7新品の ガスケット（1）を取り付けます。 | |
| 2. | ロアロッカーカバー(2)を取り付ける。 | |
| 3. | スレッドロッカーをスクリュー(3)およびスタッド(4)に塗布します。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) | |
| 4. | 図6
スクリュー(3)とスタッド(4)を取り付けます。
次の順序で締め付けます。 トルク: 10.2–13.6 N·m (7.5–10.0 ft-lbs) ロアロッカーカバースクリュー トルク: 10.2–13.6 N·m (7.5–10.0 ft-lbs) ロアロッカーカバースタッド |
図6。 ロアロッカーカバーの締め付け順序
| 1 | ガスケット |
| 2 | ロアロッカーカバー |
| 3 | スクリュー(4) |
| 4 | スタッド |
図7。 ロアロッカーカバー
完成
注記
以下の手順についてサービスマニュアルを参照してください。
| 1. | ブリーザー、ロッカーアーム、アッパーロッカーカバーを取り付けます。 | |
| 2. | アッパークーリングラインを取り付ける。 | |
| 3. | 上側フロントエンジンマウントを取り付けます。 | |
| 4. | コネクタの接続: ホーン、ノックセンサー、フューエルインジェクター、自動圧縮リリース。 | |
| 5. | スパークプラグケーブルをスパークプラグに接続する。 | |
| 6. | ミッドフレームエアデフレクター装備車の場合は、これを取り付ける。 | |
| 7. | エアフィルターバックプレートアッセンブリーとエアフィルターを取り付けます。 | |
| 8. | フューエルタンクを取り付けます。 | |
| 9. | マイナスバッテリーケーブルを取り付けます。 | |
| 10. | シートを取り付けます。 シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 |
