SÚPRAVA ZVÝRAZŇOVACIEHO KRYTU MOTORA MILWAUKEE EIGHT
941004102023-01-09
VŠEOBECNÉ INFORMÁCIE
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) |
|---|---|---|
92500122, 92500121 | Ochranné okuliare, Momentový kľúč |  |
(1) Je potrebné utiahnutie na konkrétnu hodnotu uťahovacieho momentu alebo iné stredne pokročilé nástroje a postupy
OBSAH SÚPRAVY

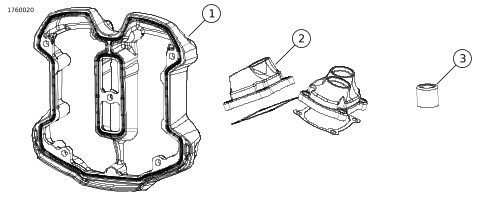

Obrázok 1. Obsah súpravy: Súprava zvýrazňovacieho krytu motora Milwaukee Eight
Tabuľka 2. Obsah súpravy: Súprava zvýrazňovacieho krytu motora Milwaukee Eight
 | Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
 | 1 | 2 | Dolný kryt vahadiel | Nepredáva sa samostatne | |
| 2 | 2 | Kryt zdvíhača | Nepredáva sa samostatne | |
| 3 | 4 | Pružinový uzáver | Nepredáva sa samostatne | |
VŠEOBECNÉ INFORMÁCIE
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu diely a príslušenstvo (P&A) , v časti www.harley-davidson.com .
Overte si, že používate najaktuálnejšiu verziu návodu. Je k dispozícii na: h-d.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka pre tento model a modelový rok motocykla, ktorá je dostupná u:
- Predajcu motocyklov Harley-Davidson.
- Servisný informačný portál H-D je dostupný vo forme predplatného pre väčšinu modelov z roku 2001 a novších. Ďalšie informácie nájdete v sekcii Často kladené otázky týkajúce sa predplatného .
Táto položka je k dispozícii u miestneho predajcu motocyklov Harley-Davidson.
Táto montáž vyžaduje samostatné zakúpenie súpravy servisného hriadeľa (č. dielu 25700731).
PRÍPRAVA
POZNÁMKA
Pozrite si servisnú príručku pre nasledujúce postupy.
| 1. | Na očistenie povrchov motora použite nízkotlakový stlačený vzduch. | |
| 2. | Odmontujte sedlo. | |
| 3. | Odpojte kábel od záporného pólu batérie. | |
| 4. | Odmontujte palivovú nádrž. | |
| 5. | Demontujte vzduchový filter. | |
| 6. | Demontujte zostavu opornej dosky vzduchového filtra. | |
| 7. | Demontujte stredorámové vzduchové deflektory, ak sú vo výbave. | |
| 8. | Odpojte káble zapaľovacích sviečok zo zapaľovacích sviečok. | |
| 9. | Odpojte konektory automatického uvoľnenia kompresie. | |
| 10. | Odpojte konektory vstrekovania paliva. | |
| 11. | Odpojte konektory snímača klepania. | |
| 12. | Odpojte konektor klaksónu. | |
| 13. | Demontujte horné predné upevnenie motora. | |
| 14. | Demontujte horné potrubie chladenia. | |
| 15. | Demontujte horné kryty vahadiel. | |
| 16. | Demontujte ramená vahadiel. | |
| 17. | Demontujte odvetrávače. |
DEMONTÁŽ
Dolný kryt vahadiel
| 1. | Obrázok 7
Demontujte skrutky (3) a čap (4).
POZNÁMKA Na získanie dostatočne veľkého voľného priestoru môže byť nutné motor otočiť. | |
| 2. | Demontujte dolný kryt vahadiel (2). | |
| 3. | Tesnenie (1) zlikvidujte. |
Uzáver pružinového krytu
| 1. | Demontujte zdvíhacie tyčky. | |
| 2. | Demontujte horný kryt zdvíhacej tyčky. a. Obrázok 2
Vložte čepeľ skrutkovača do otvoru (1) držiaka pružinového uzáveru.
b. Počas pridržiavania pružinového uzáveru stlačeného (2) pomocou špeciálneho nástroja otáčajte spodnú časť držiaka smerom von. Špeciálne náradie: NÁSTROJ NA DEMONTÁŽ A MONTÁŽ PRÍCHYTKY TRÚBKY ZDVÍHACEJ TYČKY (94086-09) | |
| 3. | Demontujte horný kryt zdvíhacej tyčky. a. Sklopte horné a dolné kryty zdvíhacích tyčiek. | |
| 4. | Demontujte zostavy krytov zdvíhacích tyčiek. | |
| 5. | O-krúžok zlikvidujte. |
| 1 | Výčnelok |
| 2 | Pružinový uzáver |
Obrázok 2. Demontáž držiakov pružinových uzáverov
Kryt zdvíhača
| 1. | Obrázok 3 Demontujte štyri skrutky (1). | |
| 2. | Demontujte kryt zdvíhača (2) a tesnenie (3). Tesnenie zlikvidujte. |
MONTÁŽ
Kryt zdvíhača
| 1. | Obrázok 3 Namontujte kryt zdvíhača (2), nové tesnenie (3) a skrutky (1). | |
| 2. | Uťahujte postupne do kríža. Krútiaci moment: 15–17,5 N·m (133–155 in-lbs) Skrutka krytu zdvíhača |
| 1 | Skrutka (4) |
| 2 | Kryt zdvíhača |
| 3 | Tesnenie |
| 4 | Skrutka |
| 5 | Zariadenie proti otáčaniu |
| 6 | Zdvíhač (2) |
Obrázok 3. Kryt zdvíhača
Uzáver pružinového krytu
| 1. | Obrázok 4 Naneste čistý motorový olej na nové O-krúžky (1, 6 a 8). | |
| 2. | Namontujte horný O-krúžok (1) na horný kryt zdvíhacej tyčky (2). | |
| 3. | Vsuňte nový pružinový uzáver (4) a pružinu (5) na teleso horného krytu zdvíhacej tyčky. Premiestňujte diely smerom nahor, až kým sa pružinový uzáver nebude dotýkať horného O-krúžku. | |
| 4. | Namontujte stredný O-krúžok (6) na drážku hornej časti spodného krytu zdvíhacej tyčky (7). | |
| 5. | Naneste čistý motorový olej na horný kryt zdvíhacej tyčky. | |
| 6. | Vsuňte rovný koniec horného krytu zdvíhacej tyčky na hornú zadnú časť spodného krytu zdvíhacej tyčky. | |
| 7. | Očistite kryty zdvíhacích tyčiek. | |
| 8. | Namontujte spodný O-krúžok (8) na spodný kryt zdvíhacej tyčky. | |
| 9. | Namontujte kryty zdvíhacích tyčiek. a. Stlačte zostavu krytu zdvíhacej tyčky a umiestnite ju do otvoru krytu zdvíhača. b. Uvoľnite zostavu do otvoru hlavy valca. c. Uistite sa, že konce krytu zdvíhacej tyčky sú pevne umiestnené v hlave valca a otvorov krytu zdvíhača. | |
| 10. | Namontujte držiaky pružinových uzáverov. a. Obrázok 5
Vložte horný okraj držiaka pružinového uzáveru do otvoru hlavy valca.
b. Vložte čepeľ malého skrutkovača medzi spodný okraj držiaka pružinového uzáveru a hornú časť pružinového uzáveru. c. Zatlačte pružinový uzáver pomocou špeciálneho nástroja a vložte spodný okraj držiaka smerom k špičke skrutkovača. Špeciálne náradie: NÁSTROJ NA DEMONTÁŽ A MONTÁŽ PRÍCHYTKY TRÚBKY ZDVÍHACEJ TYČKY (94086-09) d. Skontrolujte, či je držiak pružinového uzáveru pevne umiestnený k hornému krytu zdvíhacej tyčky. | |
| 11. | Naneste mazivo zostavy na konce zdvíhacej tyčky.Montážny tuk SCREAMIN' EAGLE ASSEMBLY LUBE (11300002) POZNÁMKA Ak montujete pôvodné zdvíhacie tyčky, namontujte ich do ich pôvodných miest a pôvodného natočenia. Použite 10,301 in dlhé (bledomodré) pásiky ako nasávanie a 10,531 in dlhé (žlté) pásiky ako výfuk. | |
| 12. | Namontujte tiahlá. |
| 1 | Horný O-krúžok (malý) |
| 2 | Horný kryt zdvíhacej tyčky |
| 3 | Držiak pružinových uzáverov |
| 4 | Pružinový uzáver |
| 5 | Pružina |
| 6 | Stredný O-krúžok (stredný) |
| 7 | Spodný kryt zdvíhacej tyčky |
| 8 | Spodný O-krúžok (veľký) |

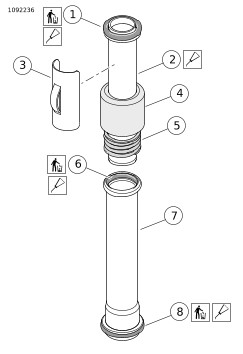

Obrázok 4. Zmontovaný kryt zdvíhacej tyčky
Obrázok 5. Namontujte držiaky pružinových uzáverov
Dolný kryt vahadiel
| 1. | Obrázok 7 Namontujte nové tesnenie (1). | |
| 2. | Namontujte dolný kryt vahadiel (2). | |
| 3. | Naneste na skrutky (3) a čap (4) tesniaci tmel na závity.Zaisťovač a tesniaci tmel so strednou pevnosťou (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) | |
| 4. | Obrázok 6
Namontujte skrutky (3) a čap (4).
Postupne utiahnite v uvedenom poradí. Krútiaci moment: 10,2–13,6 N·m (7,5–10,0 ft-lbs) Skrutka dolného krytu vahadiel Krútiaci moment: 10,2–13,6 N·m (7,5–10,0 ft-lbs) Čap dolného krytu vahadiel |
Obrázok 6. Postup uťahovania spodného krytu vahadiel
| 1 | Tesnenie |
| 2 | Dolný kryt vahadiel |
| 3 | Skrutka (4) |
| 4 | Čap |
Obrázok 7. Dolný kryt vahadiel
DOKONČENIE
POZNÁMKA
Pozrite si servisnú príručku pre nasledujúce postupy.
| 1. | Namontujte odvetrávače, ramená vahadiel a horné kryty vahadiel. | |
| 2. | Namontujte horné potrubie chladenia. | |
| 3. | Namontujte horné predné upevnenie motora. | |
| 4. | Zapojenie konektorov: klaksón, snímače klepania, vstrekovače paliva, automatické uvoľnenie kompresie. | |
| 5. | Zapojte káble zapaľovacích sviečok zo zapaľovacích sviečok. | |
| 6. | Namontujte stredorámové vzduchové deflektory, ak sú vo výbave. | |
| 7. | Namontujte zostavu opornej dosky vzduchového filtra a vzduchový filter. | |
| 8. | Namontujte palivovú nádrž. | |
| 9. | Pripojte záporný kábel batérie. | |
| 10. | Namontujte sedlo. Po montáži sedla sa pokúste sedlo zdvihnúť a uistiť sa tým, že je zamknuté na mieste. |
