PANGKALAHATANG IMPORMASYON

Talahanayan 1. Pangkalahatang Impormasyon

Mga Kit	Mga Iminumungkahing Kagamitan	Antas ng Kasanayan⁽¹⁾
92500122, 92500121	Mga Salaming Pangkaligtasan, Lyabe ng Torque

(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan

MGA NILALAMAN NG KIT

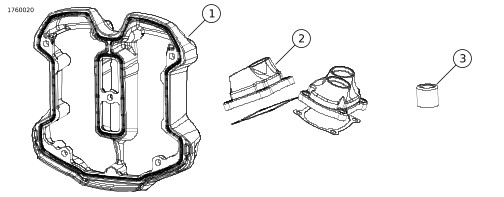

Figure 1. Mga Nilalaman ng Kit: Milwaukee Eight Engine Accent Kit

Talahanayan 2. Mga Nilalaman ng Kit: Milwaukee Eight Engine Accent Kit

Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
Item	Qty	Paglalarawan	Part No. (Piyesa Blg.)	Mga tala
1	2	Takip ng ibabang rocker	Hindi ipinagbibili nang hiwalay
2	2	Takip ng lifter	Hindi ipinagbibili nang hiwalay
3	4	Spring cap	Hindi ipinagbibili nang hiwalay

PANGKALAHATAN

Mga Modelo

Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .

Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: h-d.com/isheets

Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.

Mga Kinakailangan sa Pagkakabit

BABALA

Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)

TALA

Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:

Isang Harley-Davidson dealer.
H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .

Ang item na ito ay magagamit sa isang lokal na dealership ng Harley-Davidson.

Ang hiwalay na pagbili ng Kit ng Camshaft Service Kit (Bahagi Blg. 25700731) ay kinakailangan para sa pagkakabit.

MAGHANDA

TALA

Tingnan ang manwal ng serbisyo para sa mga sumusunod na hakbang.

1.	Gumamit ng low-pressure compressed air upang linisin ang mga panlabas na ibabaw ng makina.
2.	Alisin ang upuan.
3.	Idiskonekta ang negatibong kable ng baterya.
4.	Tanggalin ang tangke ng gasolina.
5.	Tanggalin ang air filter.
6.	Alisin ang air filter backplate assembly.
7.	Alisin ang mga mid-frame air deflector, kung nilagyan.
8.	Alisin ang mga kable ng spark plug mula sa mga spark plug.
9.	I-diskonekta ang mga awtomatikong compression release connector.
10.	I-diskonekta ang mga konektor ng fuel injector.
11.	I-diskonekta ang mga konektor ng knock sensor.
12.	I-diskonekta ang horn connector.
13.	Alisin ang itaas na harapang pangmount ng makina.
14.	Alisin ang pang-itaas na mga linya ng cooling.
15.	Alisin ang mga pang-itaas na takip ng rocker.
16.	Alisin ang mga rocker arm.
17.	Alisin ang mga breather.

ALISIN

Takip ng Ibabang Rocker

1.	Figure 7 Alisin ang mga turnilyo (3) at stud (4). TALA Maaaring kailanganin na ikutin ang makina upang magbigay ng clearance.
2.	Alisin ang mas mababang takip ng rocker (2).
3.	Itapon ang gasket (1).

Spring Cover Cap

1.	Alisin ang mga pushrod.
2.	Alisin ang mga takip ng pushrod. a. Figure 2 Ipasok ang blade ng screwdriver sa tab (1) ng spring cap retainer. b. Habang tinutulak pababa ang spring cap (2) gamit ang espesyal na tool, ikutin ang ibaba ng retainer outboard. Espesyal na Tool: PUSHROD TUBE CLIP REMOVER AND INSTALLER (94086-09)
3.	Alisin ang mga takip ng pushrod. a. I-collapse ang itaas at ibaba na mga pushrod cover.
4.	I-disassemble ang mga assembly ng pushrod cover.
5.	Itapon ang mga O-ring.

1	Tab
2	Spring cap

Figure 2. Pagtanggal ng Spring Cap Retainer

Takip ng lifter

1.	Figure 3 Alisin ang apat na mga turnilyo (1).
2.	Alisin ang takip ng lifter (2) at gasket (3). Itapon ang gasket.

IKABIT

Takip ng lifter

1.	Figure 3 Ikabit ang takip ng lifter (2), bagong gasket (3) at mga turnilyo (1).
2.	Higpitan nang pa-krus na pattern. Torque: 15–17,5 N·m (133–155 in-lbs) Turnilyo ng takip ng lifter

1	Turnilyo (4)
2	Takip ng lifter
3	Gasket/Sapatilya
4	Turnilyo
5	Anti-rotation device
6	Lifter (2)

Figure 3. Takip ng Lifter

Spring Cover Cap

1.	Figure 4 Lagyan ng malinis na langis ng makina sa bagong Mga O-ring (1, 6 at 8).
2.	I-install ang upper O-ring (1) sa upper pushrod cover (2).
3.	I-slide bagong spring cap (4) at spring (5) sa katawan ng itaas na takip ng pushrod. Ilipat ang mga bahagi pataas hanggang sa madikit ang spring cap sa itaas na upuan ng O-ring.
4.	I-install ang gitnang O-ring (6) sa uka sa ibabaw ng ibabang takip ng pushrod (7).
5.	Maglagay ng malinis na langis ng makina sa itaas na takip ng pushrod.
6.	I-slide ang tuwid na dulo ng upper pushrod cover papunta sa itaas na dulo ng pang-ibabang takip ng pushrod.
7.	Punasan nang malinis ang mga takip ng pushrod.
8.	I-install ang pang-ibabang O-ring (8) sa pang-ibabang takip ng pushrod.
9.	Mag-install ng mga takip ng pushrod. a. I-compress ang pushrod cover assembly at pagkasyahin sa lifter cover bore. b. I-extend ang assembly sa cylinder head bore. c. I-verify na ang mga dulo ng pushrod cover ay kasya nang mahigpit sa cylinder head at mga lifter cover bore.
10.	Mag-install ng mga retainer ng spring cap. a. Figure 5 Ipasok ang itaas na gilid ng spring cap retainer sa cylinder head bore. b. Ipasok ang blade ng maliit na screwdriver sa pagitan ng ilalim na gilid ng spring cap retainer at tuktok ng spring cap. c. Pindutin ang spring cap pababa gamit ang espesyal na tool at i-slide sa ibabang gilid ng retainer patungo sa dulo ng screwdriver. Espesyal na Tool: PUSHROD TUBE CLIP REMOVER AND INSTALLER (94086-09) d. I-verify na ang spring cap retainer ay nakapwesto nang mahigpit sa itaas na takip ng pushrod.
11.	Lagyan ng assembly lube ang mga dulo ng pushrod.SCREAMIN' EAGLE ASSEMBLY LUBE (11300002) TALA Kung nag-i-install ng mga orihinal na pushrod, i-install sa orihinal na lokasyon at oryentasyon. Gumamit ng 10.301 inch ang haba (mga light blue stripe) bilang intake at 10.531 inch ang haba (mga dilaw na stripe) bilang exhaust.
12.	Ikabit ang mga pushrod.

1	Pang-itaas na O-ring (maliit)
2	Pang-itaas na pushrod cover
3	Spring cap retainer
4	Spring cap
5	Spring
6	Gitnang O-ring (intermediate)
7	Pang-ibaba na pushrod cover
8	Pang-ibaba na O-ring (malaki)

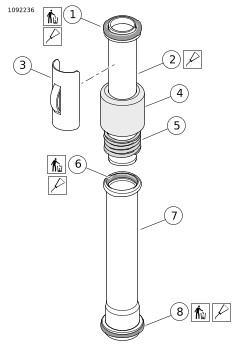

Figure 4. Na-assemble na Pushrod Cover

Figure 5. Ikabit ang mga Spring Cap Retainer

Takip ng Ibabang Rocker

1.	Figure 7 Ikabit ang bagong gasket (1).
2.	I-install ang takip ng pang-ibabang rocker (2).
3.	Ilapat ang threadlocker sa mga turnilyo (3) at stud (4).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97)
4.	Figure 6 Ikabit ang mga turnilyo (3) at stud (4). Higpitan ayon sa ipinapakitang pagkakasunud-sunod. Torque: 10,2–13,6 N·m (7,5–10,0 ft-lbs) Turnilyo ng takip ng ibabang rocker Torque: 10,2–13,6 N·m (7,5–10,0 ft-lbs) Stud ng takip ng ibabang rocker

Figure 6. Pagkakasunod-sunod ng Torque ng Pang-ibaba na Rocker Cover

1	Gasket/Sapatilya
2	Pang-ibaba na Rocker Cover
3	Turnilyo (4)
4	Stud

Figure 7. Pang-ibaba na Rocker Cover

KUMPLETUHIN

TALA

Tingnan ang manwal ng serbisyo para sa mga sumusunod na hakbang.

1.	Mag-install ng mga breather, rocker arm at pang-itaas na takip ng rocker.
2.	I-install ang mga upper cooling line.
3.	I-install ang pang-itaas na mount sa harap ng makina.
4.	Ikonekta ang mga konektor: Horn, mga knock sensor, fuel injector, automatic compression release.
5.	Ikonekta ang mga kable ng spark sa mga spark plug.
6.	Mag-install ng mid-frame air deflectors, kung nilagyan.
7.	I-install ang air filter backplate assembly at air filter.
8.	Ikabit ang tangke ng gasolina.
9.	Ikonekta ang negatibong kable ng baterya.
10.	Ikabit ang upuan. Pagkatapos ikabit ang upuan, hilahin pataas ang upuan upang matiyak na ito ay naka-lock sa posisyon.
