משענת הגב לנוסע עבור TOUR-PAK
J056932024-01-23
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
52300312, 52300314, 52300316, 52300317, 52300319, 52300334, 52300335, 52300359, 52300360, 52300567, 52300572, 52300574, 52300744 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

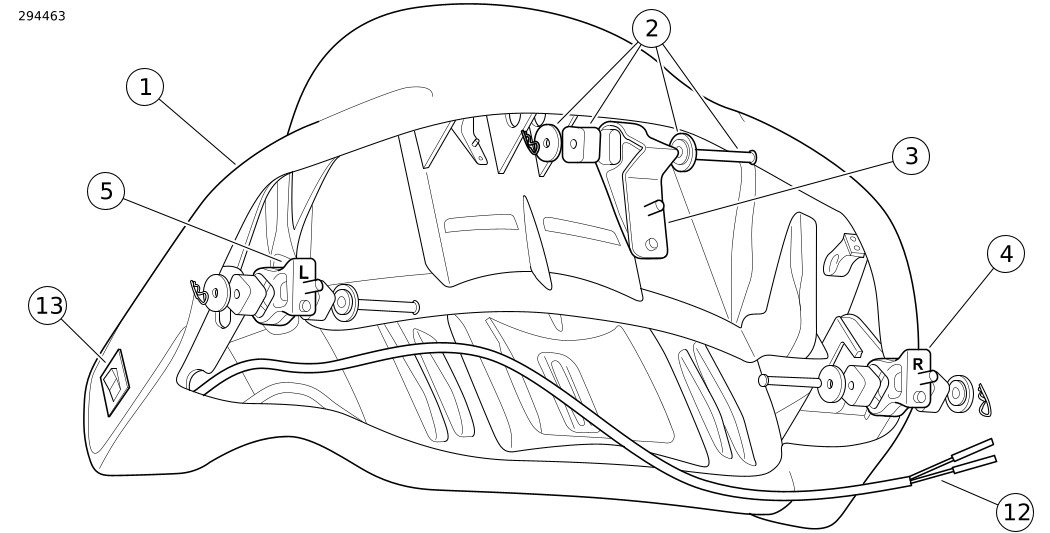

תרשים 1. תכולת הערכה: ערכות משענת גב מסוג King לדגמי Tour-Pak 52300312, 52300314, 52300316, 52300317, 52300334, 52300574, 52300744
טבלה 2. תכולת הערכה: ערכת משענת הגב
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 1 | מכלול משענת גב (נכללים פריטים 2-7) | לא נמכר בנפרד | כל הערכות מלבד 52300317 |
| מכלול משענת גב (נכללים פריטים 2-13) | לא נמכר בנפרד | ערכה 52300317 | ||
| 2 | 3 | ערכת בידוד, משענת הגב | 52300127 | |
| 3 | 1 | מסגרת תמיכה, מרכז | 52300121 | |
| 4 | 1 | מסגרת תמיכה, ימין | 52300122 | |
| 5 | 1 | מסגרת תמיכה, שמאל | 52300123 | |
| 6 | 3 | אום אוגן, נעילה, 5/16-18 (לא מוצג) | 7531 | |
| 7 | 3 | דסקית, שטוחה, 5/16 נומינלי (לא מוצג) | 6026 | |
| 8 | 1 | תושבת מחבר שקע Deutsch, ארבה פינים | 72134-94GY | |
| 9 | 1 | נועל משני של Deutsch | 72154-94 | |
| 10 | 2 | בית הדקים של Deutsch | 72191-94 | |
| 11 | 2 | פין אטם של Deutsch | 72195-94 | |
| 12 | 1 | רתמה, משענת גב מחוממת | לא נמכר בנפרד | |
| 13 | 1 | מתג, משענת גב מחוממת | לא נמכר בנפרד | |

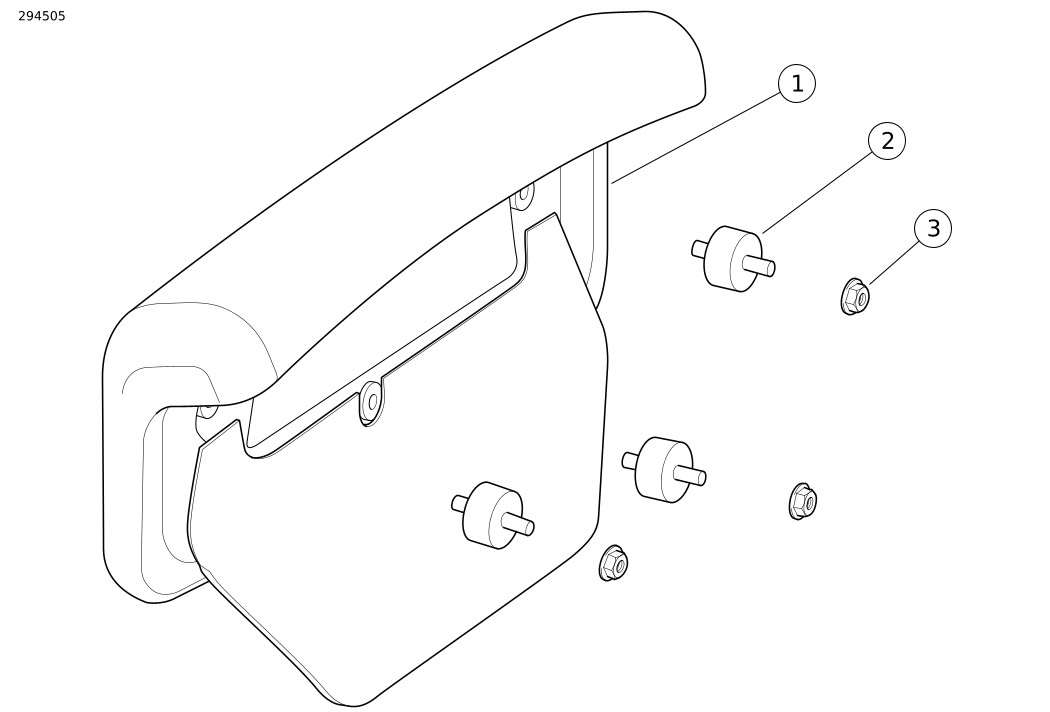

תרשים 2. תכולת הערכה: ערכות משענת גב מסוג Chopped לדגמי Tour-Pak 52300319, 52300335, 52300567, 52300572
טבלה 3. תכולת הערכה: ערכת משענת הגב
| יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
| 1 | 1 | מכלול משענת גב (נכללים פריטים 2-3) | לא נמכר בנפרד | |
| 2 | 3 | בידוד, משענת הגב | 52300323 | |
| 3 | 3 | אום אוגן, נעילה, ¼-20 | 7716 | |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
- אם מחבר מעגל האביזרים כבר נמצא בשימוש , נדרשת גם רתמת מתאם מעגל עם מתג (מס' חלק 70264-94A).
- דגמי Touring מהשנים 2014-2016: נדרשת רכישה בנפרד של הארכת רתמה (מס' חלק 69200722) כדי לאתר את מחבר מעגל האביזרים עבור ערכת חימום של Tour-Pak® 52300317.
- דגמי Touring משנת 2017 ואילך: נדרשת רכישה בנפרד של הארכת רתמה (מס' חלק 69201599) כדי לאתר את מחבר מעגל האביזרים עבור ערכת חימום של Tour-Pak® 52300317.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
עומס יתר חשמלי
התראה
ניתן להעמיס יתר על המידה את מערכת הטעינה של הרכב על ידי הוספת יותר מדי אביזרי חשמל. אם כלל הציוד החשמלי הפועל בעת ובעונה אחת צורך יותר חשמל מכפי שהמערכת יכולה להפיק, צריכת החשמל עלולה לגרום להתרוקנות המצבר ולגרום נזק למערכת החשמל של הרכב. (00211d)
אזהרהבעת התקנת אביזר חשמלי כלשהו, הקפד שלא לחרוג מעבר לדירוג המרבי של עוצמת הזרם המרבית של הנתיך או מפסק המעגל המגן על המעגל שבו מבוצע השינוי. חריגה מעבר לעוצמת הזרם המרבית עלולה לגרום לתקלות חשמליות, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00310a)
לערכת משענת גב מחוממת של Tour-Pak מס' 52300317זו נדרש זרם נוסף של עד
3.0 אמפר
ממערכת החשמל.
הכנה
| 1. | הסר את המושב. עיין במדריך הטיפולים. | |
| 2. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. a.
כלי רכב המצוידים בסירנת אבטחה:
לפני הסרת הנתיך הראשי, כשמחזיק המפתחות של מערכת האבטחה נמצא בתחום ההפעלה, סובב את מתג ההתנעה למצב ON (מחובר), שחרר את דריכת המערכת וסובב את מתג ההתנעה למצב OFF (מנותק).
|
התקנה
King Tour-Pak
| 1. | איור 3 הצב את שלושת החפים שבמשענת הגב (1) מול החורים הקדוחים במכסה Tour-Pak. | |
| 2. | הדק ככל שניתן בעזרת האצבעות את אומי נעילת האוגן (2) והדסקיות השטוחות (3) מהערכה. | |
| 3. | הצב את משענת הגב במרכז ובאופן אופקי על מכסה Tour-Pak לקבלת המראה הטוב ביותר. | |
| 4. | הדק את אומי הנעילה ככל שניתן בעזרת האצבעות (2). מומנט: 11,3–14,7 N·m (100–130 in-lbs) a.
ערכה 52300317:
המשך לנושא "שלבים נוספים" עבור
משענת גב מחוממת
.
b.
כל הערכות האחרות:
המשך לנושא
כל ההתקנות
.
|
| 1 | משענת הגב |
| 2 | אום נעילת אוגן (3) |
| 3 | דסקית שטוחה (3) |

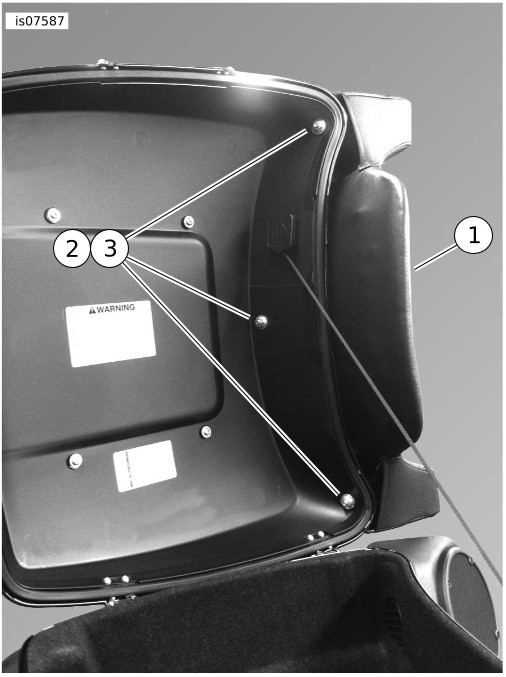

תרשים 3. משענת גב רכובה על מכסה King Tour-Pak
צעדים נוספים למשענת גב מחוממת
| 1. | פתח את מכסה Tour-Pak. a. פרוס את חוטי משענת הגב לאורך המלא שלהם. | |
| 2. | נתב את חוטי משענת הגב: a. מעל יחידת בית הרמקול הנתיקה של ה-Tour-Pak, כנגד הדופן הקדמית של ה-Tour-Pak b. מטה לאורך הצד הפנימי של יחידת בית הרמקול הנתיקה c. מאחורי הרפידה התחתונה של ה-Tour-Pak d. לאורך מאגד החיווט הראשי העובר מתחת למושב | |
| 3. | סגור את מכסה ה-Tour-Pak. הערה מומלץ להשתמש במהדק פלסטי עם סרט הדבקה (חלק מס‘ 69200342) ורצועת כבלים (חלק מס 10006) לאבטחת הרתמה. a. ודא כי סגירת המכסה לא צובטת את הרתמה. b. אבטח כנדרש כדי לוודא שתוואי הרתמה אינו מתנגש במכסה. | |
| 4. | איור 4 הרכב את מחבר משענת הגב המחוממת Deutsch. עיין במדריך הטיפולים. | |
| 5. | התקן את מאריך הרתמה: a.
דגמי Touring מהשנים 2014-2016:
(מס' חלק 69200722, רכישה בנפרד).
חבר את מחבר Molex ל-8 פינים למחבר מעגל עזר [4A] בלוח החשמל מתחת לכיסוי הצד השמאלי. נתב את מחבר Deutsch ל-4פינים למיקום מתחת למושב. b.
דגמי Touring משנת 2017 ואילך:
(מס' חלק 69201599, רכישה בנפרד).
חבר את מחבר Molex ל-3 פינים למחבר מעגל עזר [325B] בלוח החשמל מתחת לכיסוי הצד הימני. נתב את מחבר Deutsch ל-4פינים למיקום מתחת למושב. | |
| 6. | העבר את מחבר Deutsch למשענת גב מחוממת מתחת למושב. a. חבר אל המחבר ל-4 פינים של מאריך רתמת האביזרים. b. אחסן חוטים כדי לוודא שהם לא ייפגעו מהמושב. c.
המשך לנושא
כל ההתקנות
.
|
| 1 | חוט מוליך אדום ומסוף |
| 2 | חוט מוליך שחור ומסוף |
| 3 | אטם חוט אחורי |
| 4 | תושבת שקע ארבעה כיוונים של Deutsch |
| 5 | אטם פנימי |
| 6 | טריז נעילה משני |
| 7 | פקק אטם (2) |

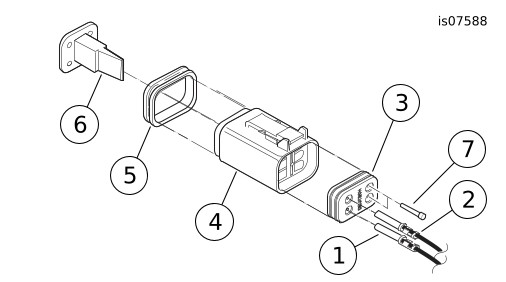

תרשים 4. הכנס מסופים לתוך תושבת שקע Deutsch.
Chopped Tour-Pak
| 1. | איור 5 הצב את שלושת החפים שבמשענת הגב (1) מול החורים הקדוחים במכסה Tour-Pak. | |
| 2. | הדק ככל שניתן בעזרת האצבעות את אומי נעילת האוגן (2) והדסקיות השטוחות (3) מהערכה. | |
| 3. | הצב את משענת הגב במרכז ובאופן אופקי על מכסה Tour-Pak לקבלת המראה הטוב ביותר. | |
| 4. | הדק את אומי הנעילה ככל שניתן בעזרת האצבעות (2). מומנט: 7,9–9 N·m (70–80 in-lbs) a.
המשך
בכל ההתקנות |
| 1 | משענת הגב |
| 2 | אום נעילת אוגן (3) |

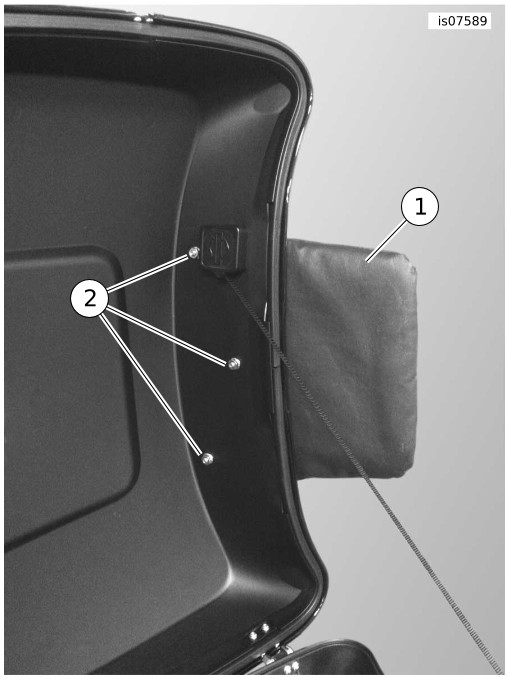

תרשים 5. משענת גב המותקנת על מכסה Tour-Pak מסוג Chopped
כל ההתקנות
הערה
ודא שמתג ההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי.
| 1. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 2. | סגור את מכסה ה-Tour-Pak. בדוק את היישור של המשענת. | |
| 3. | התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. |
בדיקת משענת הגב המחוממת והפעלתה
| 1. | איור 1 המתג הדו-מצבי (13) בצד שמאל של רפידת משענת הגב (1) שולט בקביעות החימום. | |
| 2. | העבר את מתג ההצתה למצב ON. | |
| 3. | וודא פעולה תקינה של משענת הגב המחוממת. a. כאשר מתג rocker במצב מרכזי, חימום משענת הגב כבוי. b. לחץ על החלק התחתון של המתג כדי לקבוע עוצמת חימום נמוכה (LOW). c. לחץ על החלק העליון של המתג כדי לקבוע עוצמת חימום גבוהה (HIGH). | |
| 4. | • סובב את מתג ההצתה למצב ACCY. a. המתג הדו-מצבי פועל באותו אופן כמו במצב ON (מחובר). | |
| 5. | העבר את מתג ההצתה למצב OFF (הדממה). a. לא מתבצע חימום של משענת הגב באף אחד ממצבי המתג הדו-מצבי. |
