SADEL TOURING
J043942024-01-25
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
51615-09, 51630-09, 51729-09, 52067-08, 52093-08, 52095-08, 52099-09, 52619-08, 53051-09, 54382-11, 54383-11, 52000003A, 52000026, 52000126, 52000128, 52000131, 52000132, 52000134, 52000176, 52000183, 52000252, 52000334, 52000566, 52000567, 52000654 | Kacamata pelindung, Kunci torsi, Obeng Pelat (obeng pipih), Isopropil alkohol |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

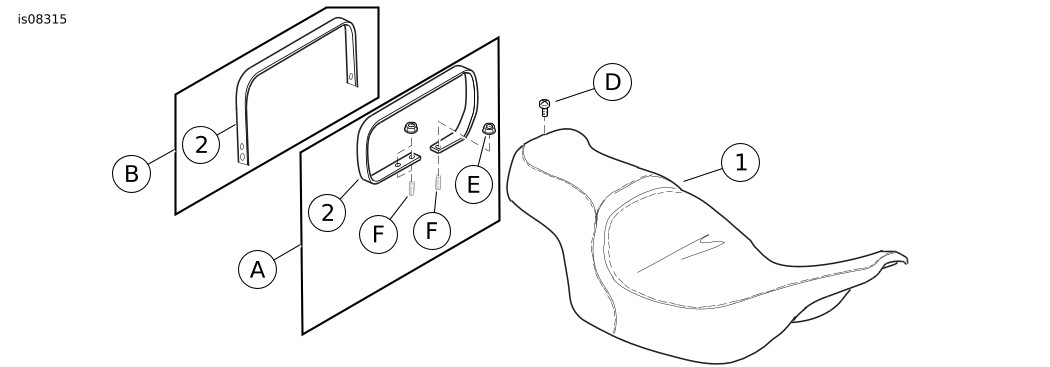

Gambar 1. Isi Kit: Sadel Touring

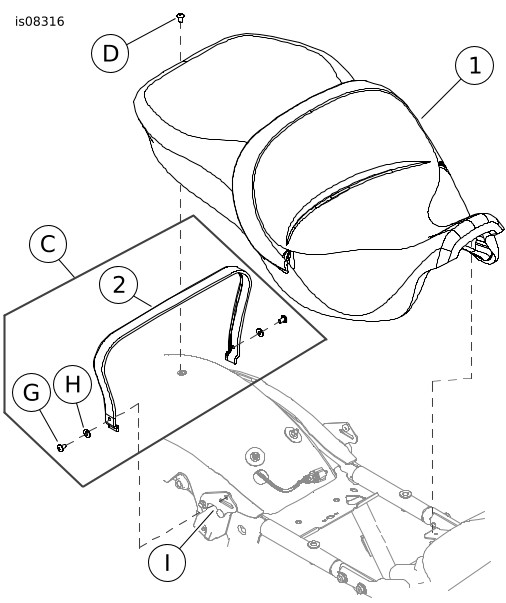

Gambar 2. Isi Kit: Sadel Touring

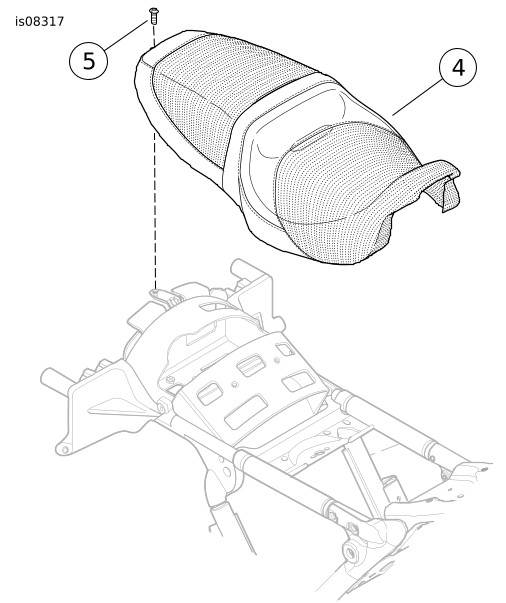

Gambar 3. Isi Kit: Sadel FLRT
Tabel 2. Isi Kit: Kit Sadel Touring
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Sadel (pola polos ditampilkan) | Tidak dijual terpisah | |
| 2 | 1 | Tali pegangan penumpang | 51680-07 | Kit 51615-09, 51630-09, 52093-08, 52619-08, 54382-11, 54383-11 |
| 51188-86 | Kit 51729-09 | |||
| 69142-05 | Kit 52067-08 | |||
| 53031-05 | Kit 52095-08 | |||
| 51176-96C | Kit 52099-09 | |||
| 52000-09 | Kit 53051-09 | |||
| 52400005 | Kit 52000003A, 52000567 | |||
| 52400009 | Kit 52000026 | |||
| 52400015 | Kit 52000126 | |||
| 52400099 | Kit 52000128, 52000134, 52000252, 52000334 | |||
| 52400098 | Kit 52000131, 52000132 | |||
| 52400126 | Kit 52000176, 52000566 | |||
| Tidak dijual terpisah | Kit 52000183 | |||
| 52400325 | Kit 52000654 | |||
| 3 | 1 | Paket perawatan kulit (termasuk sadel kulit saja, tidak ditampilkan) | Tidak dijual terpisah | |
| 4 | 1 | Sadel, FLRT | 52000157 | |
| 5 | 1 | Sekrup | 2952A | |
Item disebutkan dalam teks, tetapi tidak disertakan dalam kit | |||||
| A | 2 | Metode pemasangan A | Kit 51615-09, 51630-09, 51729-09, 52067-08, 52093-08, 52095-08, 52099-09, 52619-08, 54382-11, 54383-11, 52000003A, 52000026, 52000567, 52000654 | |
| B | 4 | Metode pemasangan B | Kit 53051-09 | |
| C | 4 | Metode pemasangan C | Kit 52000126, 52000128, 52000131, 52000132, 52000134, 52000176, 52000183, 52000252, 52000334, 52000566 | |
| D | 1 | Peralatan Asli (OE) Sekrup, kepala phillip | 2952A | |
| E | 2 | OE mur, flensa | 7499 | |
| F | 2 | OE baut tanam | ||
| G | 2 | OE sekrup, kepala phillip | 2952A | |
| H | 2 | OE Cincin pipih | 6703 | |
| I | 1 | OE braket pemasangan tali | ||
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
PERINGATANJangan memasang kit jok berikut ini pada sepeda motor yang tidak dilengkapi dengan tali pegangan penumpang dan pijakan kaki penumpang. Jika pijakan kaki dan tali pegangan penumpang tidak terpasang, penumpang dapat jatuh dari kendaraan yang berjalan atau akan berpegangan pada pengendara, yang dapat menyebabkan hilangnya kontrol dan kematian atau cedera parah. (00410b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PELEPASAN
Model 2013 ke Bawah
CATATAN
- Tutupi komponen yang dicat untuk melindungi permukaan sepeda motor.
- Sebelum melepaskan braket dudukan tas kargo yang memasang baut, perhatikan arah dudukan braket dudukan tas kargo.
| 1. | Lepas tas sadel sisi kiri dan kanan. Lihat manual servis. a. Simpan semua perangkat keras. | |
| 2. | Lihat Gambar 4. Lepaskan sekrup bagian kiri (1) dan cincin pengunci (2) untuk melepaskan braket (4) dan tali pegangan penumpang (3). a. Ulangi untuk braket pemasangan tas sadel di sisi kanan. | |
| 3. | Lepas sekrup dengan cincin pengunci (D) dari bagian belakang sadel yang terpasang saat ini. a. Tarik sadel ke belakang untuk melepaskan sadel. Simpan sekrup. | |
| 4. | SEMUA Kit kecuali 53051-09: Lepas dua mur flensa (E) dari baut stud (F) di dekat depan sepatbor belakang. | |
| 5. | Setrip sepatbor:: Lepaskan setrip trim sepatbor. a. Tutup ujung obeng biasa dengan selotip untuk melindungi permukaan krom dan permukaan yang dicat. b. Lihat Gambar 5. Masukkan ujung obeng antara bezel krom dan lis dekorasi karet. c. Cungkil bezel secukupnya untuk memegangnya. Tarik bezel ke atas dan menjauh dari lis dekorasi karet. d. Mulai dari salah satu dari kedua ujungnya, kelupas lis dekorasi karet dari sepatbor. e. Bersihkan dengan campuran 50 persen alkohol isopropil dan 50 persen air suling. |
| 1 | Sekrup bawaan |
| 2 | Cincin pengunci bawaan |
| 3 | Tali pegangan penumpang bawaan |
| 4 | Braket dudukan tas kargo |
| 5 | Tali pegangan penumpang (metode pemasangan B) |

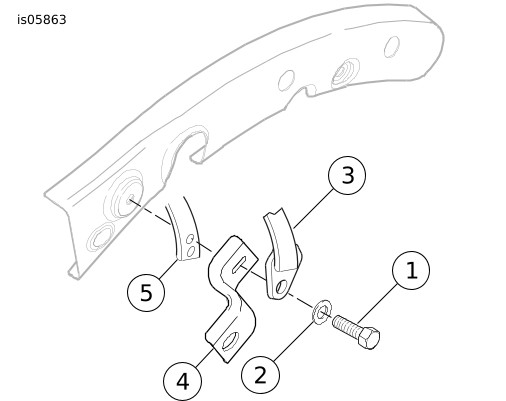

Gambar 4. 2013 dan Sebelumnya: Lepaskan Tali Pegangan Penumpang dan Pasang Kit 53051-09
Gambar 5. Lepaskan Setrip Trim Sepatbor
Model 2014 ke Atas
CATATAN
Tutupi komponen yang dicat untuk melindungi permukaan sepeda motor.
| 1. | Lihat Gambar 2. Lepas sekrup tali pegangan penumpang (G), cincin (H) dan tali pegangan penumpang dari kendaraan. a. Simpan semua perangkat keras. | |
| 2. | Model Tour-Pak®: Buka tutup Tour-Pak untuk mengakses dudukan kursi. | |
| 3. | Lepaskan sekrup dengan cincin pengunci (D) dan sadel. |
PASANG
Model 2013 dan sebelumnya: Semua Kit kecuali 53051-09 (Metode Pemasangan A)
| 1. | Lihat Gambar 6. Pasang tali pegangan (2) ke baut stud. a. Kencangkan tali pegangan penumpang ke baut stud (F) dengan mur (E). Kencangkan. Torque: 6,8–10,8 N·m (5–8 ft-lbs) | |
| 2. | Lihat Gambar 7. Geser bagian belakang sadel melalui tali pegangan, dari depan, hingga slot (2) di depan bawah sadel berada di belakang lidah dudukan sadel (1) pada braket belakang tangki bahan bakar. | |
| 3. | Tekan sadel ke bawah ke punggung rangka. a. Geser sadel ke depan sampai lidah braket tangki bahan bakar sepenuhnya masuk ke slot di bawah sadel. | |
| 4. | Kencangkan sadel ke sepatbor belakang dengan sekrup dan cincin pengunci yang sudah dilepas sebelumnya. Kencangkan. Torque: 5,4–8,1 N·m (4–6 ft-lbs) | |
| 5. | Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. |
Model 2013 dan sebelumnya: Kit 53051-09 (Metode Pemasangan B)
| 1. | Lihat Gambar 7. Pasang sadel hingga slot (2) di depan bawah sadel berada di lidah dudukan sadel (1) pada braket belakang tangki bahan bakar. | |
| 2. | Tekan sadel ke bawah ke punggung rangka. a. Geser sadel ke depan sampai lidah braket tangki bahan bakar sepenuhnya masuk ke slot di bawah sadel. | |
| 3. | Kencangkan sadel ke sepatbor belakang dengan sekrup dan cincin pengunci yang sudah dilepas sebelumnya. Kencangkan. Torque: 5,4–8,1 N·m (4–6 ft-lbs) | |
| 4. | Lihat Gambar 4. Pasang tali pegangan penumpang (5) di belakang braket dudukan tas kargo (4). a. Lihat Gambar 6. Gunakan lubang pemasangan tali pegangan. | |
| 5. | Kencangkan sekrup bawaan. Torque: 20–27 N·m (15–20 ft-lbs) | |
| 6. | Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. |
| 1 | Lubang pemasangan 2008 (Kit 53051-09) |
| 2 | Lubang pemasangan 2009 (Kit 53051-09) |
| 3 | Lubang pemasangan 2008 dan 2009 (Kit 53051-09) |
| 4 | Lubang Pemasangan (Kit 52400325) |
Gambar 6. Tali Pegangan Penumpang
2014 dan Model Lebih Baru (Metode Pemasangan C)
| 1. | Lihat Gambar 7. Pasang sadel hingga slot (2) di depan bawah sadel berada di lidah dudukan sadel (1) pada braket belakang tangki bahan bakar. | |
| 2. | Tekan sadel ke bawah ke punggung rangka. a. Geser sadel ke depan sampai lidah braket tangki bahan bakar sepenuhnya masuk ke slot di bawah sadel. | |
| 3. | Sejajarkan tab dudukan sadel dengan lubang pemasangan. a. Jangan menjepit kabel kendaraan. | |
| 4. | Lihat Gambar 2. Pasang sekrup pemasangan sadel (3). Kencangkan. Torque: 5,4–8,1 N·m (4–6 ft-lbs) | |
| 5. | Pasang ujung tali pegangan di alur braket tali pegangan (I). a. Sejajarkan lubang tali pegangan dengan lubang braket. | |
| 6. | Pasang sekrup tali pegangan (G) dan cincin pengunci (H). Kencangkan. Torque: 5,4–8,1 N·m (4–6 ft-lbs) | |
| 7. | Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. |
SEMUA Model
CATATAN
Sisipan karet yang dibentuk di bagian bawah tas kargo harus pas di rel pendukung bagian bawah tas kargo.
| 1. | Jika dilepas, pasang tas sadel. Lihat manual servis. a. Kencangkan dengan OE perangkat keras yang dilepas sebelumnya. | |
| 2. | Kencangkan baut dudukan tas sadel ke depan. Torque: 7–11 N·m (62–97 in-lbs) | |
| 3. | Sesuaikan bantalan dan kabel jika perlu. |
| 1 | Lidah braket tangki bahan bakar |
| 2 | Slot di bagian bawah sadel |
Gambar 7. Dudukan Sadel Depan
