ALKUPERÄISEN KALTAINEN JARRUPUTKI - TARTUNTA- TAI SEURAAJASOVITE

941002932024-01-23

YLEISET TIEDOT

Taulukko 1. Yleistä

Sarjat	Ehdotetut työkalut	Osaamistaso⁽¹⁾
41701145, 41800874, 41800877	Suojalaseja, momenttiavain

(1) Kiristäminen kiristysmomentin arvoon tai muita soveltuvia työkaluja tarvitaan

SARJAN SISÄLTÖ

Kuva 1. Sarjan sisältö: Jarruputki

Taulukko 2. Sarjan sisältö: Jarruputkisarja

Tarkista, että kaikki sisältö löytyy sarjasta ennen asentamisen aloittamista ja ennen kuin irrotat osia ajoneuvosta.
Kohde	Määrä	Kuvaus	Osanro	Muistiinpanoja
1	1	Jarruputki	Ei myytävänä erikseen
2	4	Tiiviste, jarruputki	41751-06A
2	3	Nippuside	10065

YLEISTÄ

Mallit

Mallien sovitetiedot löytyvät Varaosat ja lisävarusteet (P&A) -vähittäismyyntiluettelosta tai www.harley-davidson.com :n “Parts and Accessories” (osat ja lisävarusteet) -osiosta.

Tarkista, että käytät käyttöohjeiden uusinta versiota. Se löytyy osoitteesta: h-d.com/isheets

Ota yhteyttä Harley-Davidson asiakastukikeskukseen numerossa 1-800-258-2464 (vain Yhdysvallat) tai 1-414-343-4056.

Asennusvaatimukset

VAROITUS

Vaihda jarruputken tiivisteet. Alkuperäisten tiivisteiden käyttäminen uudelleen voi aiheuttaa jarruvian ja ajoneuvon hallinnan menetyksen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00318a)

HUOMAUTUS

Estä vuodot. Varmista ennen asennusta, että tiivisteet, onteloruuvit ja jarruputki ovat puhtaat ja ehjät. (00323a)

VAROITUS

Käytä jarrun pääsylinterissä ainoastaan DOT 4 -jarrunestettä. Muuntyyppisten nesteiden käyttö voi vaurioittaa jarrujärjestelmää ja heikentää jarrutustehoa, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00597c)

VAROITUS

DOT 4 Brake Fluid -jarrunesteen kanssa kosketuksiin joutuminen voi aiheuttaa vakavia terveyshaittoja. Asianmukaisen iho- ja silmäsuojauksen laiminlyönti voi aiheuttaa kuoleman tai vakavan vamman.

Jos kemikaalia on hengitetty: Pysy rauhallisena, poistu raittiiseen ilmaan ja hakeudu lääkäriin.
Jos kemikaalia joutuu iholle: Riisu vaatteet, joille ainetta on joutunut. Huuhtele ihoa välittömästi runsaalla vedellä 15–20 minuutin ajan. Jos ärsytystä ilmenee, hakeudu lääkäriin.
Jos kemikaalia joutuu silmiin: Pese silmiä vähintään 15 minuutin ajan juoksevan veden alla silmäluomet avattuina. Jos ärsytystä ilmenee, hakeudu lääkäriin.
Jos ainetta on nielty: Huuhdo suu ja juo runsaasti vettä. Ei saa oksennuttaa. Ota yhteys myrkytyskeskukseen. Hakeudu heti lääkäriin.
Lisätietoja on käyttöturvallisuustiedotteessa (KTT) osoitteessa sds.harley-davidson.com

(00240e)

HUOMAUTUS

DOT 4 Brake Fluid vahingoittaa maalipintoja ja värikatteita. Ole varovainen jarrujen huoltotoimia tehdessäsi ja suojaa maalipinnat roiskeilta. Ohjeen laiminlyöminen voi aiheuttaa maalipinnan vahingoittumisen. (00239c)

VAROITUS

Kuljettajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Jos ajoneuvo on varustettu ABS-jarruilla, asennus on annettava jälleenmyyjän tehtäväksi. Tämän sarjan asianmukainen asennus edellyttää erikoistyökaluja, jotka ovat saatavilla ainoastaan Harley-Davidson-jälleenmyyjän kautta. Huonosti huollettu jarrujärjestelmä voi heikentää jarrutustehoa, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00578b)

VAROITUS

Jarrujen huoltamisen jälkeen ja ennen moottoripyörän siirtämistä jarrujärjestelmään on tuotettava painetta jarruja pumppaamalla. Liian vähäinen paine voi heikentää jarrutustehoa, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00279a)

VAROITUS

Jarrut on testattava alhaisella nopeudella jarrujärjestelmän korjaamisen jälkeen. Jos jarrut eivät toimi oikein, suurilla nopeuksilla testaaminen voi aiheuttaa hallinnan menetyksen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00289a)

VAROITUS

Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)

HUOMAUTUS

Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tämän asianmukainen asennus vaatii saman vuoden ja mallin moottoripyörän korjaamokäsikirjaa, joka on saatavissa:

Harley-Davidson-jälleenmyyjältä.
H-D-palvelun tietoportaali tarjoaa tilauspohjaisen käyttöoikeuden useimmille vuoden 2001 ja sitä uudemmille malleille. Katso lisätietoja kohdasta usein kysyttyä tilauksista .

IRROTA

1.	Poista hukkalämpöventtiili. Katso korjaamokäsikirjaa
2.	Siirrä sähkökoteloa päästäksesi käsiksi jarruputken liitäntöihin.
3.	Irrota Alkuperäinen varustelu (OE) -jarruputki. Katso korjaamokäsikirjaa

ASENNA

1.	Asenna uusi jarruputki.
2.	Kuva 2 Liitä etujarruputki (1), tiivisteet (4) ja OE ruuvi (3).
3.	Kiinnitä etujarruputki (1) ajoneuvon runkoon OE P-kiinnikkeillä (5) ja OE ruuveilla (3).
4.	Kuva 3 Kiinnitä etujarruputken (1), tiivisteet (3) OE ja ruuvi (4) pääsylinteriin (2).

1	Etujarruputki
2	Etujarruputken liitin
3	OE ruuvi (3)
4	Tiiviste (2)
5	OE P-pidike (2)

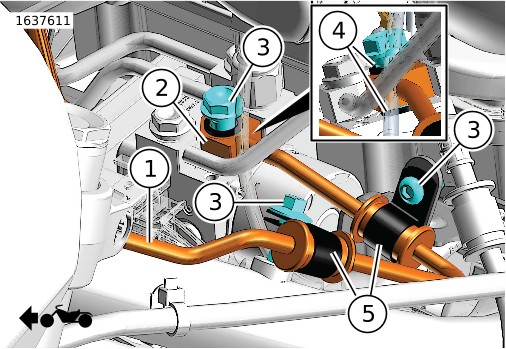

Kuva 2. Etujarruputken liitäntä

1	Etujarruputki
2	Pääsylinteri
3	Tiiviste (2)
4	OE Ruuvi

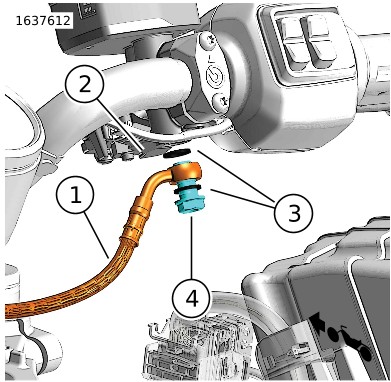

Kuva 3. Etujarruputken liitos pääsylinteriin

VALMIS

1.	Asenna sähköteline. Katso korjaamokäsikirjaa
2.	Asenna hukkalämpöventtiili. Katso korjaamokäsikirjaa

PALAA HUOLTOON

1.	Katso huolto-oppaasta asianmukainen lopullinen kokoamismenettely huoltoa varten. Sisältäen: a. Kaikkien jarruputkien sekä niiden osien, joihin koskettiin huollon aikana, asianmukainen kiinnittäminen, lukuun ottamatta täällä mainittuja poikkeuksia b. Vääntömomenttiarvot kaikille kiristimille c. Oikean tyyppinen jarruneste käytettäväksi d. Oikeaoppiset jarrunesteen valuttamistavat e. Vuotojen tarkistaminen
2.	HUOMAUTUS Reitittäessäsi lisävarustejarruletkuja, pyri: a. Loiva reititys ilman jyrkkiä mutkia tai kierteitä b. Esteetön vapaa liikerata ohjauksen ääriasennosta toiseen c. Liikkumavara suhteessa mihin tahansa ahtaisiin kohtiin ohjausliikkeen aikana d. Liikkumavara mahdollisille ongelmille, kuten sytytyskytkimelle, kun avain on asennettu e. Vältä kosketusta maalattujen pintojen kanssa koko ohjausliikkeen ajan (lokasuoja, polttoainesäiliö, eri rungon komponentit) f. Valorakenteen kosketus runkoon, alaputkiin tai kolmoispuristimeen voi syntyä, mutta vain, kun ohjaus on ääriasennossa
3.	Jarruputken reitityksen säätöihin voi sisältyä: a. P-puristimen käyttö johtojen muodon säilyttämisen sijaan (joissakin malleissa) b. Alemman imusarjan sovittimen asennussuunnan (joissakin malleissa) c. Linjapituudet kiinnityskohtien ja banjo-liittimen kulmien välillä d. P-puristimen suuntaus e. Banjo-liittimen suuntaus
4.	Varmista, että kaikki jarrukaapelit on reititetty oikein. Tämä sisältää ohjaustangon kääntämisen ääriasennosta toiseen, sekä sen varmistamisen, etteivät jarruputket revi, väännä tai paina ympäröiviä osia tai joudu puristuksiin osien väliin. Jos jokin edellä mainituista tapahtuu, tarkista jarruputkien reititys ja säädä tarvittaessa.
5.	Kun kaikki käyttöohjeen ja sitä korkeampien vaiheiden vaiheet on suoritettu, testaa hitaasti ajoajoneuvon ajo-ominaisuudet. Jos jarrut eivät toimi tarkoitetulla tavalla, toista ilmaus käyttöohjeessa esitetyllä tavalla.
