KABEL KOPLING SETANG
941004122024-01-24
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
37200575, 37200576, 37200577, 37200578, 37200579, 37200580, 37200581, 37200582, 37200583, 37200584, 37200586, 37200587, 37200588, 37200590 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

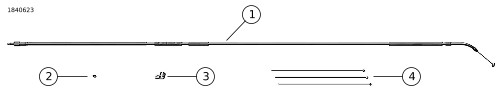

Gambar 1. Isi Kit: Kabel Kopling Setang
Tabel 2. Isi Kit: Kit Kabel Kopling Setang
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Kabel Kopling | 37200599 | Kit 37200575, Diamondblack |
| 37200598 | Kit 37200576, Diamondblack | |||
| 37200597 | Kit 37200577, Diamondblack | |||
| 37200596 | Kit 37200578, Diamondblack | |||
| 37200607 | Kit 37200579, Diamondback | |||
| 37200606 | Kit 37200580, Diamondback | |||
| 37200605 | Kit 37200581, Diamondback | |||
| 37200604 | Kit 37200582, Diamondback | |||
| 37200603 | Kit 37200583, Diamondback | |||
| 37200602 | Kit 37200584, Diamondback | |||
| 37200600 | Kit 37200586, Diamondback | |||
| 37200595 | Kit 37200587, Diamondblack | |||
| 37200594 | Kit 37200588, Diamondblack | |||
| 37200591 | Kit 37200590, Diamondblack | |||
| 2 | 1 | Cincin-O | 11179 | |
| 3 | 1 | Klem | 10076 | |
| 4 | 3 | Tali strap kabel | 10039 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
Diperlukan pembelian terpisah dari gasket penutup pelepasan kopling.
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
PERINGATANUntuk mencegah agar kendaraan tidak menyala tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepaskan kabel baterai (kabel negatif (-) terlebih dahulu) sebelum melakukan prosedur lainnya. (00307a)
PERINGATANLepas kabel baterai negatif (-) terlebih dahulu. Jika kabel positif (+) bersentuhan dengan arde saat kabel negatif (-) masih tersambung, percikan yang timbul dapat mengakibatkan ledakan baterai, yang dapat menyebabkan kematian atau cedera parah. (00049a)
| 1. | Cabut baterai atau lepas sekering utama. Lihat manual servis. |
PELEPASAN
Kabel Kopling
| 1. | Catat perutean kabel dan lokasi strap kabel sebelum pelepasan. a. Pasang pengikat kabel baru di lokasi yang sesuai. | |
| 2. | Lepas kabel kopling. Lihat manual servis. | |
| 3. | Jika memasang setang yang berbeda, pasang sekarang. Lihat instruksi yang disediakan dalam kit. a. Ukur perubahan jarak yang diperlukan dari ujung rumah kabel ke tuas kopling. |
PERINGATANPasang kabel kopling dengan panjang yang tepat. Panjang kabel yang tidak tepat dapat memengaruhi pengoperasian sepeda motor dan mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian atau cedera parah. (00448b)
| 4. | Bandingkan panjang ekstra yang diperlukan dengan kabel yang disediakan dalam kit Anda. a. Jika kabel lebih dari 2 inci (50,8 mm) lebih panjang atau lebih dari 1 inci (25,4 mm) lebih pendek dari jarak yang diukur di atas, hubungi dealer Harley-Davidson untuk panjang kabel yang benar. |
PASANG
Kabel Kopling
PERINGATANJangan kencangkan terlalu kuat fiting ujung beralur dari kabel kopling. Gunakan nilai torsi yang disarankan. Kerusakan pada fiting beralur dapat mengakibatkan hilangnya cairan transmisi, sehingga mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00449c)
CATATAN
- Garansi Harley-Davidson Motor Company tidak mencakup kerusakan pada konektor ujung kabel kopling yang berulir karena penanganan/pemasangan yang tidak tepat.
- Pastikan kabel kopling terpasang dengan benar saat memasukkan konektor berulir ke penutup pelepas kopling. Jika kabel kopling dimasukkan secara miring, ini akan meningkatkan risiko kerusakan pada ulir.
Model Touring
| 1. | Oleskan sedikit oli mesin bersih ke O-ring baru (2) sebelum memasukkannya ke bagian ujung kabel kopling berulir. | |
| 2. | Kencangkan konektor kabel kopling pada penutup pelepas kopling. Torque: 10–13 N·m (89–115 in-lbs) | |
| 3. | Ganti gromet bawaan dengan gromet (6). | |
| 4. | Setelah pemasangan, ikuti instruksi di bagian Perakitan Akhir dan Penyetelan Kabel Kopling. | |
| 5. | Sambungkan ujung kabel ke kopel (4). Lihat manual servis. a. Putar rampa untuk akses yang lebih baik. b. Pasang kopel di rampa bagian dalam. c. Tempatkan rakitan rampa di posisi di penutup pelepasan kopling. d. Pasang kontrol tangan ke kendaraan. Lihat manual servis. e. Pasang kabel kopling ke kontrol tangan. Lihat manual servis. |
CATATAN
- Jangan memasang kabel kopling sebelum memasang dudukan kopling.
Rangkaian Akhir
CATATAN
- Jika kabel membuat kontak gesekan dengan sepeda motor (mis., pada penjepit garpu atas, pada pemandu wireform, dll.), Posisikan pipa susut panas sehingga berpusat pada posisi kontak dan susutkan pipa ke tempatnya menggunakan peralatan sumber panas (seperti pistol udara panas Robinair dengan aksesori penyusutan panas) (JANGAN gunakan Ultratorch!).
- Jika tabung Teflon® memiliki label instruksi terpasang, lepaskan label sebelum panas menyusut.
Pengikat Kabel
CATATAN
Kabel kopling aksesori harus dipasang dan diamankan ke sepeda motor dengan cara yang sama seperti kabel Peralatan Asli (OE). Saat memasang kabel kopling pada setang yang tidak asli, hati-hati saat memasang dan mengikatnya agar ada jarak yang cukup untuk kabel kopling dan kemudi.
Kit ini mencakup pengikat kabel tali ganda (1) yang menahan penyetel kabel kopling dari rangka dan mengencangkannya ke kendaraan.
| 1. | Lepaskan penjepit atau pengikat logam yang menahan kabel kopling standar. Buang keduanya dan pasang tali pengikat ganda di tempat yang sama sebagai gantinya. a. Gunakan satu tali pengikat ganda di bawah penyetel untuk memasang ke tabung rangka. | |
| 2. | Kencangkan kabel kopling ke setang dengan pengikat kabel dan jaga agar kabel tetap dirutekan. | |
| 3. | Gambar 2 Bungkus pengikat kabel (1) di sekitar rangka tabung (2). a. Masukkan ujungnya ke kepala (3) pengikat kabel. | |
| 4. | Gambar 3 Bungkus pengikat kabel di sekitar kabel kopling (2). a. Masukkan ujungnya ke kepala pengikat kabel. b. Tarik pengikat kabel dengan kuat untuk menahan kabel kopling ke tabung bawah. c. Potong ujung pengikat kabel (3). d. Gunakan sisa pengikat kabel seperlunya untuk memberi jarak pada kendaraan. e. Pastikan gerakan bebas pada kunci kemudi untuk mengunci dan tidak terjadi terjepitnya kabel, perhatikan jarak antara garpu dan kabel kopling. Pasang pengikat kabel tambahan seperlunya. Potong ujung pengikat kabel. | |
| 5. | Isi transmisi dengan pelumas. Lihat manual servis. |
PERINGATANPastikan bahwa komstir lancar dan bebas dari gangguan. Gangguan pada komstir dapat mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00371a)
PERINGATANSambungkan kabel baterai positif (+) terlebih dahulu. Jika kabel positif (+) bersentuhan dengan arde saat kabel negatif (-) masih tersambung, percikan yang timbul dapat mengakibatkan ledakan baterai, yang dapat menyebabkan kematian atau cedera parah. (00068a)
| 6. | Hubungkan kabel aki, kabel positif terlebih dahulu atau pasang sekering utama. Lihat manual servis. |

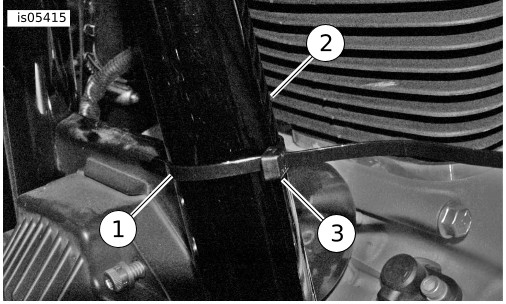

| 1 | Tali strap kabel |
| 2 | Tabung rangka |
| 3 | Kepala pengikat kabel |
Gambar 2. Pasang pengikat Kabel ke Tabung Rangka
Penyetelan Kabel Kopling
CATATAN
Penutup penyetel kabel (4) lebih mudah untuk digeser dengan meluruskan kabel di satu tangan dan memasukkannya ke tangan lainnya. Jangan merusak penutup luar pada kabel kopling.
| 1. | Gambar 4 Geser penutup regulator kabel kopling (4) untuk mencapai mur pengunci (3). CATATAN Penyetelan membutuhkan dua kunci pas 7/16-in untuk mur pengunci dan penyetel kabel (1). | |
| 2. | Sesuaikan kabel. Lihat manual servis. CATATAN Saat memasang kit ini, jarak bebas kopling dan kabel kopling harus disetel. | |
| 3. | Saat menyetel jarak bebas kabel kopling, pegang sisi pengatur tuas kopling dengan satu kunci pas dan gunakan kunci pas lainnya untuk memutar ujung penyetel transmisi. a. Memutar sisi pengatur tuas kopling dapat merusak selubung luar kabel kopling. | |
| 4. | Setelah menyelesaikan penyetelan kopling, kencangkan mur pengunci ke sisi penyetel tuas kopling. Kencangkan. Torque: 13,6 N·m (120 in-lbs) | |
| 5. | Periksa pengoperasian kopling. Lihat manual servis. | |
| 6. | Geser penutup penyetel kabel kopling ke bawah hingga berhenti. |

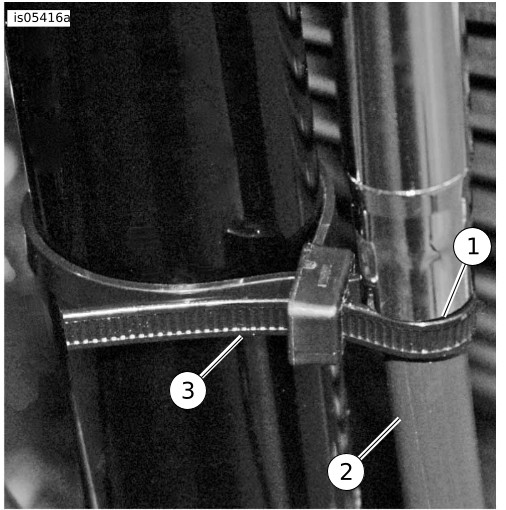

| 1 | Bagian bawah konektor kabel kopling |
| 2 | Kabel kopling |
| 3 | Ujung pengikat kabel |
Gambar 3. Pasang Pengikat Kabel ke Kabel Kopling

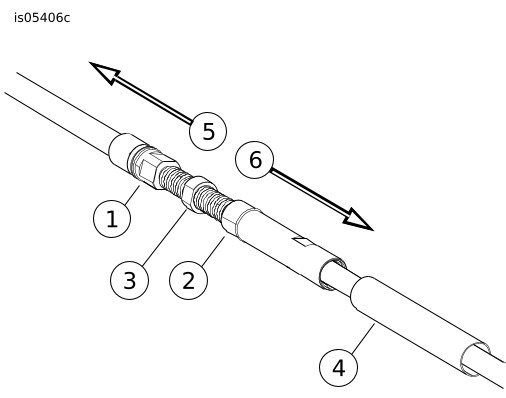

| 1 | Ujung transmisi penyetel kabel |
| 2 | Ujung tuas kopling penyetel kabel |
| 3 | Mur pengunci |
| 4 | Penutup penyetel kabel |
| 5 | Ujung transmisi |
| 6 | Ujung tuas kopling |
Gambar 4. Penyetel Kabel Kopling
