LANKO SPOJKY ŘÍDÍTEK
941004122024-01-24
OBECNÉ INFORMACE
Tabulka 1. Obecné informace
Sady | Doporučené nástroje | Úroveň dovedností(1) |
|---|---|---|
37200575, 37200576, 37200577, 37200578, 37200579, 37200580, 37200581, 37200582, 37200583, 37200584, 37200586, 37200587, 37200588, 37200590 | Ochranné brýle, momentový klíč |  |
(1) Vyžadováno utažení na hodnotu krouticího momentu nebo další průměrné nástroje a techniky
OBSAH SADY

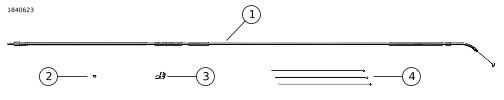

Ilustrace 1. Obsah sady: Lanko spojky řídítek
Tabulka 2. Obsah sady: Sada lanka spojky řídítek
 | Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
 | 1 | 1 | Lanko spojky | 37200599 | Sada 37200575, Diamondblack |
| 37200598 | Sada 37200576, Diamondblack | |||
| 37200597 | Sada 37200577, Diamondblack | |||
| 37200596 | Sada 37200578, Diamondblack | |||
| 37200607 | Sada 37200579, Diamondback | |||
| 37200606 | Sada 37200580, Diamondback | |||
| 37200605 | Sada 37200581, Diamondback | |||
| 37200604 | Sada 37200582, Diamondback | |||
| 37200603 | Sada 37200583, Diamondback | |||
| 37200602 | Sada 37200584, Diamondback | |||
| 37200600 | Sada 37200586, Diamondback | |||
| 37200595 | Sada 37200587, Diamondblack | |||
| 37200594 | Sada 37200588, Diamondblack | |||
| 37200591 | Sada 37200590, Diamondblack | |||
| 2 | 1 | O-kroužek | 11179 | |
| 3 | 1 | Svorka | 10076 | |
| 4 | 3 | Upevňovací páska | 10039 | |
OBECNÉ INFORMACE
Modely
Informace o příslušenství pro jednotlivé modely naleznete v Díly a příslušenství (P&A) maloobchodním katalogu nebo v části náhradních dílů a příslušenství www.harley-davidson.com .
Zkontrolujte, že používáte nejaktuálnější verzi návodu k obsluze. Je k dispozici na: h-d.com/isheets
Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.
Požadavky na montáž
Je nutné samostatně zakoupit těsnění krytu pro uvolnění spojky.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento modelový rok / model motocyklu, která je k dispozici u:
- Prodejce Harley-Davidson.
- Informační portál služby H-D Service – přístup založený na předplatném pro většinu modelů z roku 2001 a novějších. Další informace naleznete v části Nejčastější dotazy o předplatném .
PŘÍPRAVA
VAROVÁNÍAby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, odpojte nejprve kabely akumulátoru, přičemž nejdříve odpojíte záporný kabel (-). (00307a)
VAROVÁNÍNejprve odpojte záporný kabel akumulátoru (-). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00049a)
| 1. | Odpojte baterii nebo vyjměte hlavní pojistku. Viz servisní příručka. |
DEMONTÁŽ
Lanko spojky
| 1. | Před montáží si poznamenejte vedení kabelů a umístění upevňovací pásky. a. Namontujte nové kabelové popruhy na správná místa. | |
| 2. | Odpojte lanko spojky. Viz servisní příručka. | |
| 3. | Pokud instalujete různá řídítka, nainstalujte je nyní. Viz pokyny uvedené v sadě. a. Změřte rozdíl požadované vzdálenosti od konce krytu kabelu k páčce spojky. |
VAROVÁNÍNamontujte lanka spojky se správného délkou. Nesprávná délka lanka může negativně ovlivnit ovládání vozidla, což může vést ke ztrátě kontroly nad motocyklem a k vážnému poranění nebo smrti. (00448b)
| 4. | Další požadovanou délku porovnejte s kabelem dodávaným v sadě. a. Pokud je kabel o více než 50,8 mm (dva palce) delší nebo o více než 25,4 mm (jeden palec) kratší než výše uvedená změřená vzdálenost, obraťte se ohledně správné délky kabelu na prodejce Harley-Davidson. |
MONTÁŽ
Lanko spojky
VAROVÁNÍNeutahujte příliš závitový konec šroubení lanka spojky. Použijte doporučené hodnoty utahovacího momentu. Poškození závitu šroubení může vést k úniku převodového oleje, což může způsobit ztrátu kontroly nad motocyklem a v důsledku vážné poranění nebo smrt. (00449c)
POZNÁMKA
- Záruka společnosti Harley-Davidson Motor Company nekryje poškození závitové koncovky kabelu spojky následkem nesprávné manipulace/montáže.
- Zkontrolujte, že při vložení závitové koncovky do krytu pro uvolnění spojky je kabel spojky je správně podepřen. Boční zatížení kabelu spojky zvyšuje pravděpodobnost poškození závitů.
Modely Touring
| 1. | Nanový O-kroužek (2) před montáží na závitovou část konce kabelu spojky naneste tenkou vrstvu čistého motorového oleje. | |
| 2. | Utáhnutím koncovky kabelu spojky uvolněte kryt pro uvolnění spojky. Krouticí moment: 10–13 N·m (89–115 in-lbs) | |
| 3. | Vyměňte standardní průchodku za průchodku (6). | |
| 4. | Po instalaci postupujte podle pokynů v částech Finální montáž a Nastavení lanka spojky. | |
| 5. | Konec kabelu připojte ke spřáhlu (4). Viz servisní příručka. a. Otočte plošiny, abyste k nim měli nejlepší přístup. b. Namontujte spřáhlo na vnitřní plošinu. c. Sestavu plošiny umístěte do polohy v krytu pro uvolnění spojky. d. Namontujte ovládací prvky na řídítkách na motocykl. Viz servisní příručka. e. Namontujte lanko spojky na ovládací prvky na řídítkách. Viz servisní příručka. |
POZNÁMKA
- Neinstalujte lanko spojky před instalací posazení spojky.
Finální montáž
POZNÁMKA
- Pokud dochází při kontaktu s motocyklem (tj. v horní svorce vidlice, na vodítku drátěného oka apod.) ke tření kabelu, teplem smrštitelnou hadičku umístěte do středu v místě kontaktu a trubičku smrštěte pomocí tepelného zdroje (např. horkovzdušné pistole Robinair). (NEPOUŽÍVEJTE Ultratorch!)
- Pokud má teflonová® trubička na sobě štítek s pokyny, před smrštěním ho odstraňte.
Upevňovací pásky
POZNÁMKA
Doplňkové kabely spojky se musí k motocyklu připevnit a zajistit stejným způsobem jako Originální vybavení (OE) kabely. Když používáte kabely s neoriginálními řídítky, musíte věnovat pozor vedení a ukotvení kabelů, aby nenarušovaly řízení.
Tato sada obsahuje upevňovací pásky s dvojitým poutkem (1), které udrží seřizovací prvek kabelu spojky od rámu a zajistí ho k motocyklu.
| 1. | Odmontujte kovové svorky nebo pásky držící standardní kabely spojky. Vyhoďte je a místo nich na stejná místa namontujte pásky s dvojitým poutkem. a. Pro připevnění k rámu trubky použijte jeden dvojitý smyčkový popruh pod nastavovačem. | |
| 2. | Pomocí upevňovací pásky zajistěte kabel spojky k řídítkům a udržujte vedení kabelu. | |
| 3. | Ilustrace 2 Upevňovací pásku (1) omotejte okolo dolní trubky (2). a. Konec hlavy (3) zasuňte do upevňovací pásky. | |
| 4. | Ilustrace 3 Upevňovací pásku omotejte okolo kabelu spojky (2). a. Konec hlavy zasuňte do upevňovací pásky. b. Pevně zatáhněte za upevňovací pásku, abyste kabel spojky zajistili k dolní trubce. c. Ořízněte konec upevňovací pásky (3). d. Podle potřeby použijte zbývající upevňovací pásky, abyste motocyklu zajistili volný prostor. e. Ověřte volný pohyb na zámku řízení, aby se zablokoval a nedošlo k přiskřípnutí lanka, všimněte si přitom vůle mezi vidlicí a lankem spojky. Podle potřeby použijte další upevňovací pásky. Ořízněte konec upevňovací pásky. | |
| 5. | Naplňte převodovku mazivem. Viz servisní příručka. |
VAROVÁNÍJezděte plynule a dbejte, aby vaše jízda nebyla ničím rušená. Rušení při řízení by mohlo vést ke ztrátě kontroly nad motocyklem s následkem vážného úrazu či dokonce smrti. (00371a)
VAROVÁNÍNejprve připojte kladný kabel akumulátoru (+). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00068a)
| 6. | Připojte kabely akumulátoru, kladný kabel jako první, nebo nainstalujte hlavní pojistku. Viz servisní příručka. |
| 1 | Upevňovací páska |
| 2 | Dolní trubka |
| 3 | Hlava upevňovací pásky |

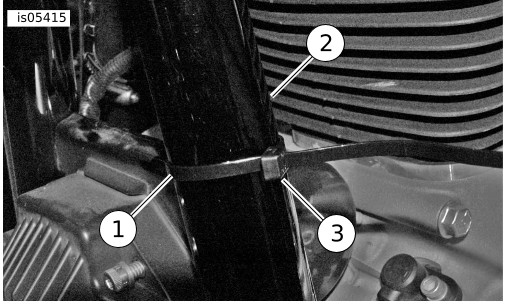

Ilustrace 2. Namontujte upevňovací pásku k dolní trubce
Spojkové lanko, seřízení
POZNÁMKA
Kryt seřizovacího prvku kabelu (4) zasunete snadněji, když kabel narovnáte v jedné ruce a druhou rukou ho zasouváte. Nepoškoďte vnější kryt kabelu spojky.
| 1. | Ilustrace 4 Zasuňte kryt seřizovacího prvku kabelu spojky (4), abyste získali přístup k pojistné matici (3). POZNÁMKA Seřízení vyžaduje dva 7/16palcové klíče pro pojistnou matici a seřizovací prvek kabelu (1). | |
| 2. | Upravte kabel. Viz servisní příručka. POZNÁMKA Při montáži této sady musí být seřízena spojka i vůle kabelu spojky. | |
| 3. | Při seřizování vůle kabelu spojky držte stranu seřizovacího prvku pro páčku spojky jedním klíčem a zároveň druhým klíčem otáčejte konec seřizovacího prvku pro převodovku. a. Otočení strany seřizovacího prvku pro páčku spojky by mohlo způsobit poškození vnějšího pláště kabelu spojky. | |
| 4. | Po dokončení seřízení spojky utáhněte pojistnou matici vůči straně seřizovacího prvku pro páčku spojky. Utáhněte. Krouticí moment: 13,6 N·m (120 in-lbs) | |
| 5. | Ověřte funkci spojky. Viz servisní příručka. | |
| 6. | Kryt seřizovacího prvku kabelu spojky zasuňte dolů, dokud se nedostane na zarážku. |
| 1 | Dolní část koncovky kabelu spojky |
| 2 | Kabel spojky |
| 3 | Konec upevňovací pásky |

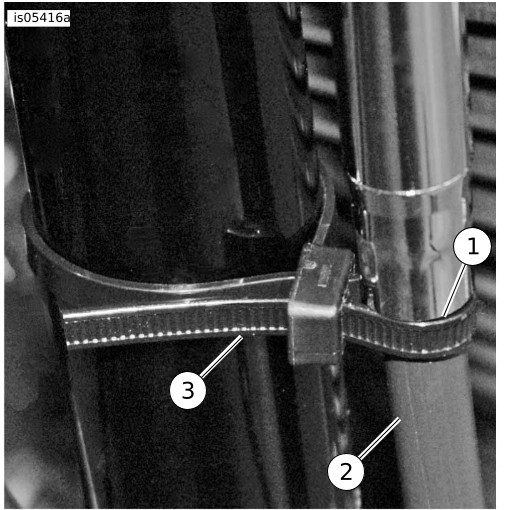

Ilustrace 3. Namontujte upevňovací pásku ke kabelu spojky
| 1 | Konec seřizovacího prvku kabelu pro převodovku |
| 2 | Konec seřizovacího prvku kabelu pro páčku spojky |
| 3 | Pojistná matice |
| 4 | Kryt seřizovacího prvku kabelu |
| 5 | Konec pro převodovku |
| 6 | Konec pro páčku spojky |

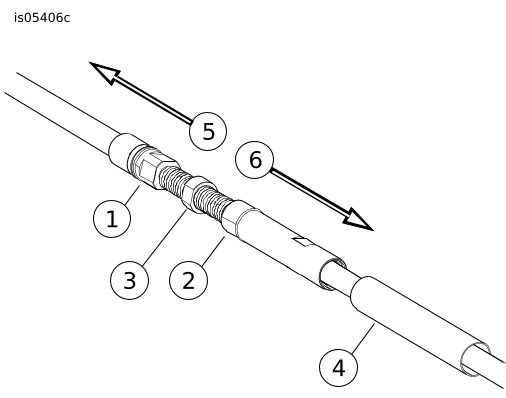

Ilustrace 4. Seřizovací prvek kabelu spojky
