KIT PENAIK 6 INCI BAR HENDAL

941004322024-01-23

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
55801485	Kaca Mata Keselamatan, Perengkuh Tork

(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain

KANDUNGAN KIT

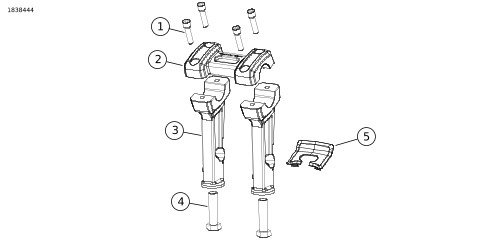

Rajah 1. Kandungan Kit: Kit Penaik 6 Inci Bar Hendal

Jadual 2. Kandungan Kit: Kit Penaik 6 Inci Bar Hendal

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	4	Skru, kepala soket	3210A
2	1	Pengapit, hitam	Tidak dijual secara berasingan
3	1	Penaik, 6 inci, hitam	Tidak dijual secara berasingan
4	2	Skru, dengan selak kunci	12600032
5	1	Palam nasel	55801537

UMUM

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)

CATATAN

Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:

Pengedar Harley-Davidson.
Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .

PENYEDIAAN

1.	Tanggalkan fius utama. Lihat manual servis.
2.	Tanggalkan pemasangan silinder induk/tuil brek daripada bar hendal. Lihat manual servis.
3.	Tanggalkan pemasangan pendakap kawalan tangan cekam daripada bar hendal. Lihat manual servis.

PENANGGALAN

1.	Tanggalkan nasel daripada pendakap batang garpu atas. Lihat manual servis. CATATAN Bergantung pada model, Pengapit-P untuk talian brek mungkin berbeza secara visual bergantung pada model.
2.	Rajah 2 Tanggalkan dan kekalkan skru. a. Skru Pengapit-P (1). b. Skru bumi (2).
3.	Tanggalkan bar hendal daripada penaik. a. Tutup tangki bahan api dengan kain pelindung bersih. b. Tanggalkan skru dan pengapit penaik.
4.	Rajah 3 Tanggalkan pemasangan penaik. a. Tanggalkan skru (7). b. Tanggalkan penaik OE (2).

1	Skru Pengapit-P (2)
2	Skru bumi

Rajah 2. Pengapit-P dan Skru Tanah

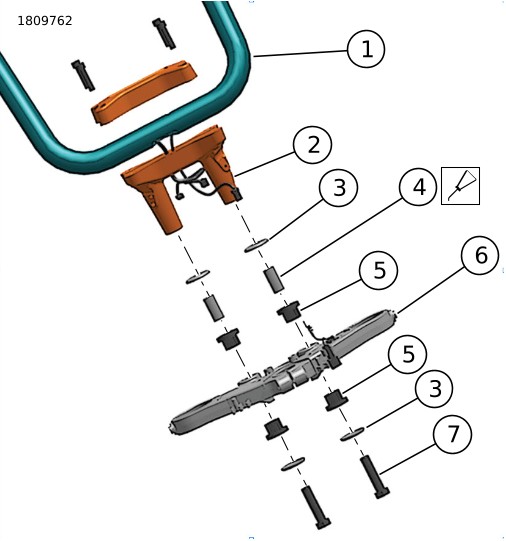

1	Bar hendal
2	Penaik OE
3	Sesendal cawan (4)
4	Penjarak (2)
5	Sesendal (4)
6	Pendakap batang garpu atas
7	Skru (2)

Rajah 3. Penaik Bar Hendal OE

PEMASANGAN

1.	Rajah 4 Pasang penaik pada pendakap batang garpu atas. a. Letakkan penaik (3) pada batang garpu atas. b. Pasang skru penaik (4). Jangan ketatkan skru pada masa ini.
2.	Pasang bar hendal. a. Rujuk manual perkhidmatan untuk memasang kawalan dan tuil tangan.
3.	Pasangkan pengapit penaik. a. Pasang pengapit penaik secara longgar (1) dengan penunggang menghadap teks. b. Pasang skru pengapit (2).
4.	Rajah 6 Ketatkan skru pengapit dengan teratur. a. Laraskan hendal pada kedudukan yang diingini. b. Sahkan bar hendal berpusat pada penaik. c. Ketatkan skru belakang (2). Tork: 21,7–24,4 N·m (16–18 ft-lbs) d. Ketatkan skru depan (1). Tork: 21,7–24,4 N·m (16–18 ft-lbs)
5.	Rajah 4 Sapukan pengunci ulir pada skru penaik. a. Tanggalkan satu skru penaik (4). b. Sapukan pengunci ulir pada ulir skru.PENGUNCI ULIR DAN PENGEDAP KEKUATAN TINGGI LOCTITE 262 (MERAH) (94759-99) c. Pasang skru penaik (4). d. Ulangi prosedur untuk skru yang lain. e. Pastikan penaik dijajarkan dengan betul pada bar hendal. f. Ketatkan skru penaik (4). Tork: 40,7–54,2 N·m (30–40 ft-lbs)
6.	Pasang nasel pada pendakap batang garpu atas. Lihat manual servis.
7.	Rajah 5 Pasang palam nasel. a. Pasang palam nasel (1) di bahagian atas nasel. b. Halakan abah-abah wayar dalam bukaan palam nasel. c. Pangsikan palam nasel (1) ke bawah dan detapkan di tempatnya.

1	Pengapit penaik
2	Skru Pengapit (4)
3	Penaik
4	Skru penaik (2)
5	Skru bumi

Rajah 4. Pemasangan Penaik

1	Palam nasel
2	Pandangan sisi

Rajah 5. Palam Nasel

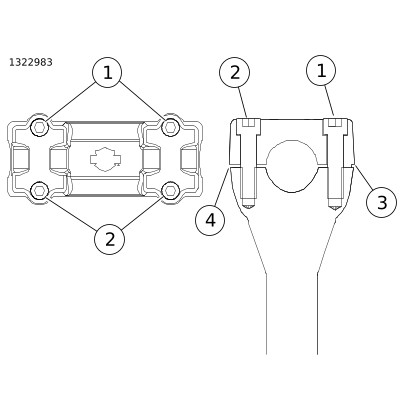

1	Skru depan (Kuantiti 2)
2	Skru belakang (ketatkan dahulu) (Kuantiti 2)
3	Depan hendal/penaik (tiada jurang)
4	Belakang hendal/penaik (ada jurang)

Rajah 6. Pemasangan Bar Hendal (Biasa)

PEMERIKSAAN KESELAMATAN

NOTIS

Hendal atau komponen yang tidak dijajarkan dengan betul boleh bersentuhan dengan tangki bahan api ketika membelok ke kiri atau kanan. Bersentuhan dengan tangki bahan api boleh menyebabkan kerosakan kosmetik. (00372b)

Pusingkan hendal ke kanan dan ke kiri penuh. Sahkan bahawa:

a. Hendal dan pengapit tigaan tidak bersentuhan dengan tangki bahan api.

b. Hentian stereng berfungsi dengan betul.

c. Pendawaian dan saluran brek tidak terjepit atau berpintal dalam pemasangan stereng.

d. Pendikit kembali tertutup daripada bukaan penuh, pada kedua-dua hentian cabang.

AMARAN

Pasang saluran brek dengan panjang yang betul. Panjang saluran brek yang tidak betul boleh menjejaskan operasi motosikal dengan teruk dan menyebabkan kehilangan kawalan, dan membawa maut atau kecederaan serius. (00325a)

AMARAN

Pastikan stereng bergerak lancar tanpa gangguan. Gangguan pada stereng boleh mengakibatkan kehilangan kawalan kenderaan, dan kematian atau kecederaan serius. (00371a)

Jika anda memasang bar hendal yang berbeza, ukur perbezaan jarak yang diperlukan dari bahagian hujung talian brek stok ke silinder induk brek.
Jika talian lebih panjang daripada 50,8 mm (2 in) atau lebih pendek 25,4 mm (1 in) daripada jarak ukuran semasa, rujuk peniaga Harley-Davidson untuk mendapatkan panjang talian brek yang betul.
Pastikan wayar, kabel cekam, kabel pendikit dan talian brek tidak ditarik ketat apabila bar hendal berpusing penuh ke hentian garpu kiri atau kanan.

LENGKAP

CATATAN

Untuk pemasangan cekam dan talian brek yang diperlukan, lihat penerbitan kendiri KEPERLUAN PEMASANGAN BAR HENDAL.

1.	Pasang pemasangan pendakap kawalan tangan cekam daripada bar hendal. Jangan putuskan sambungan. Lihat manual servis.
2.	Pasang pemasangan silinder induk/tuil brek daripada bar hendal. Lihat manual servis.
3.	Pasangkan fius utama. Lihat manual servis.
