5 นิ้ว ไรเซอร์ ชุดอุปกรณ์
941004372024-01-23
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
55900307 | แว่นตานิรภัย, ประแจวัดแรงบิด, Loctite 243 (สีน้ำเงิน) |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

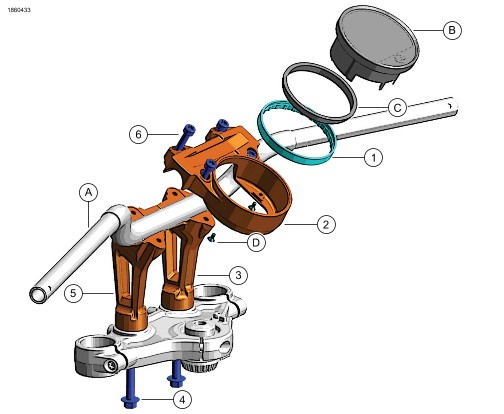

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดไรเซอร์ 5 นิ้ว
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดไรเซอร์ 5 นิ้ว
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | แคลมป์อะแดปเตอร์ส่วนบน | 55900327 | |
| 2 | 1 | แคลมป์แฮนด์บาร์/ไรเซอร์, ส่วนบน | 55900315 | |
| 3 | 1 | แคลมป์แฮนด์บาร์/ไรเซอร์, ส่วนล่าง, ด้านขวา | 55900314 | |
| 4 | 2 | สกรู | 10201017 | |
| 5 | 1 | แคลมป์แฮนด์บาร์/ไรเซอร์, ส่วนล่าง, ด้านซ้าย | 55900316 | |
| 6 | 4 | สกรู | 10201022 | |
รายการที่ระบุอยู่ในข้อความ แต่ไม่อยู่ในชุดอุปกรณ์ | |||||
| ก | 1 | อุปกรณ์ดั้งเดิม (OE) แฮนด์บาร์ | 55801558 | |
| ข | 1 | OEโมดูลเครื่องมือ (IM) | 70900971 | |
| ค | 1 | OE ปะเก็น | 67121-95A | |
| ง | 2 | OE หัวสกรู | 2361 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
เตรียมพร้อม
| 1. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ | |
| 2. | ถอดครอบกระจก ดูคู่มือการให้บริการ |
ถอด
| 1. | ถอดสกรูออกและเก็บไว้ | |
| 2. | ถอดแฮนด์บาร์ออกจากไรเซอร์ a. คลุมถังน้ำมันเชื้อเพลิงด้วยผ้าคลุมป้องกันที่สะอาด b. ถอดสกรูและแคลมป์ไรเซอร์ออก c. วางแฮนด์บาร์บนถังน้ำมันเชื้อเพลิงอย่างระมัดระวัง d. หากเปลี่ยนแฮนด์บาร์ ให้ดูวิธีถอดอุปกรณ์ควบคุมและคันโยกในคู่มือซ่อมบำรุง |
ติดตั้ง
| 1. | รูปภาพ 1 ติดตั้งไรเซอร์ (3,5) เข้ากับแป้นยึดโช้คส่วนบน a. จัดตําแหน่งไรเซอร์ (3,5) บนแป้นยึดโช้คส่วนบน b. ติดตั้งสกรูไรเซอร์ (4) อย่าขันสกรูให้แน่นในตอนนี้ | |
| 2. | รูปภาพ 1 ติดตั้ง IM (B) ด้วยปะเก็น OE (C) และสกรู (D) a. ขันสกรู OE (D) ให้แน่น แรงบิด: 1.4–1.9 N·m (12–17 in-lbs) | |
| 3. | ติดตั้งแฮนด์บาร์ (A) a. หากเปลี่ยนแฮนด์บาร์ ให้ดูวิธีติดตั้งอุปกรณ์ควบคุมและคันโยกในคู่มือซ่อมบำรุง | |
| 4. | รูปภาพ 1 ติดตั้งแคลมป์แฮนด์บาร์/ไรเซอร์ส่วนบน (2) a. ติดตั้งแคลมป์ไรเซอร์อย่างหลวมๆ โดยหันด้านตัวอักษรไปทางผู้ขับขี่ b. รูปภาพ 2 ติดตั้งสกรูแคลมป์ (1,2) c. ตรวจสอบช่องว่างระหว่างแคลมป์และไรเซอร์ ช่องว่างควรอยู่ที่ด้านหลังของแฮนด์บาร์เท่านั้น ไม่ใช่ด้านหน้า | |
| 5. | รูปภาพ 2 ขันสกรูแคลมป์ (1,2) ให้แน่น a. ปรับแฮนด์จับไปที่ตำแหน่งที่ต้องการ b. ตรวจสอบว่าแฮนด์จับอยู่ที่กึ่งกลางไรเซอร์ c. ขันสกรูหน้าให้แน่น (1) แรงบิด: 24–27 N·m (18–20 ft-lbs) d. ขันสกรูหลัง (2) แรงบิด: 24–27 N·m (18–20 ft-lbs) | |
| 6. | รูปภาพ 1 ทาน้ำยาล็อกเกลียวที่สกรูไรเซอร์ (4) a. ถอดสกรูไรเซอร์ออกหนึ่งตัว b. หยอดกาวล็อกเกลียวลงบนเกียวสกรูตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) c. ติดตั้งสกรูไรเซอร์ d. ทำซ้ำสำหรับสกรูตัวอื่นๆ e. ตรวจสอบว่าไรเซอร์อยู่ในแนวเดียวกับแฮนด์บาร์อย่างถูกต้อง f. ขันสกรูไรเซอร์ให้แน่น แรงบิด: 48–53.5 N·m (35–39 ft-lbs) |
คำเตือน
การปรับแนวแฮนด์จับหรือส่วนประกอบต่างๆ อย่างไม่เหมาะสม อาจทำให้สัมผัสเข้ากับถังน้ำมันในขณะเลี้ยวซ้ายหรือขวา หากสัมผัสกับถังน้ำมันอาจเป็นเหตุให้พื้นผิวหมดความสวยงาม (00372b)
| 7. | หักหัวแฮนด์จับไปทางซ้ายและขวาให้สุด ตรวจสอบว่า: a. แฮนด์บาร์และแคลมป์สามขาจะไม่สัมผัสกับถังน้ำมันเชื้อเพลิง b. ตัวหยุดพวงมาลัยทำงานได้ปกติ c. การเดินสายไฟและสายเบรกไม่ถูกหนีบหรือหักงออยู่ในชุดประกอบระบบบังคับเลี้ยว d. คันเร่งคืนกลับจากเปิดสุดถึงปิดสนิทที่ตัวหยุดโช้คทั้งสอง |
คำเตือนติดตั้งสายเบรคด้วยความยาวที่เหมาะสม สายเบรคที่มีความยาวไม่เหมาะสมอาจมีผลเสียต่อการขี่มอเตอร์ไซค์ ซึ่งอาจทำให้สูญเสียการควบคุมและอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00325a)
คำเตือนโปรดแน่ใจว่าการบังคับรถทำได้อย่างราบรื่นและปราศจาคสิ่งรบกวนใดๆ การรบกวนการบังคับรถอาจส่งผลลบที่อาจทำให้สูญเสียการควบคุมและเกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00371a)
- ถ้าหากคุณติดตั้งแฮนด์บาร์ที่แตกต่างไป ให้วัดการเปลี่ยนแปลงของระยะที่จำเป็นจากปลายสายสต็อกเบรกถึงแม่ปั๊มเบรก
- ตรวจสอบให้แน่ใจว่าสายไฟ สายเคเบิลคลัตช์ สายเคเบิลคันเร่ง/คันว่าง และสายเบรกไม่ตึงเมื่อหักหัวแฮนด์จับไปที่ตัวหยุดโช้คทางซ้ายหรือขวาเต็มที่
| 1 | สกรู ด้านหน้า (2) |
| 2 | สกรู ด้านหลัง (2) ขันให้แน่นก่อน |
| 3 | ด้านหน้าของแฮนด์จับ/ตุ๊กตาแฮนด์ (ไม่มีช่องว่าง) |
| 4 | ด้านหลังของแฮนด์จับ/ตุ๊กตาแฮนด์ (มีช่องว่าง) |
รูปภาพ 2 ฐานยึดแฮนด์จับ
เสร็จสมบูรณ์
| 1. | ติดตั้งฝาครอบกระจก ดูคู่มือการให้บริการ | |
| 2. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ |
