KIT DEL PROTECTOR DE LA ALFORJA
941004602024-01-23
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
90202657 | Gafas de seguridad, llave dinamométrica |  |
(1) Es necesario apretar al valor del par de apriete u otras herramientas moderadas y técnicas
CONTENIDOS DEL KIT

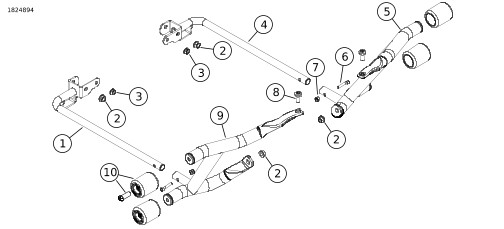

Figura 1. Contenido del kit: Kit del protector de la alforja
Tabla 2. Contenido del kit: Kit del protector de la alforja
 | Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
 | 1 | 1 | Conjunto de tubo inferior, derecho | 90202682 | |
| 2 | 4 | Tuerca, brida | 7601 | |
| 3 | 2 | Tuerca de presión, grande | 7531 | |
| 4 | 1 | Conjunto de tubo inferior, izquierdo | 90202683 | |
| 5 | 1 | Protector de la alforja, izquierda | 90202669 | |
| 6 | 2 | Tornillo, cabeza de casquillo | 3601 | |
| 7 | 2 | Tuerca de presión, pequeña | 7686 | |
| 8 | 2 | Tornillo, cabeza de botón | 4924 | |
| 9 | 1 | Protector de la alforja, derecha | 90202655 | |
| 10 | 4 | Kit de servicio (parachoques y tornillo) | 49000243 | |
| 1 | Pieza de soporte de montaje |
| 2 | Soporte de caucho |
| 3 | Arandela (2) |
| 4 | Tornillo (2) |
| 5 | Tuerca de reborde |
| 6 | Tuerca de seguridad |
| 7 | Tornillo (5/16 x 1 pulg.) |
| 8 | Tornillo (3/8-16 x 2-1/2 pulg.) |
| 9 | Conjunto de tubo inferior (derecho) |
| 10 | Tornillo con cabeza de casquillo |
| 11 | Tuerca de seguridad |
| 12 | Protector de la alforja (derecha) |
| 13 | Tornillo con cabeza de botón |
| 14 | Tuerca de reborde |
| 15 | Tornillo (3/8-16 pulg.) |

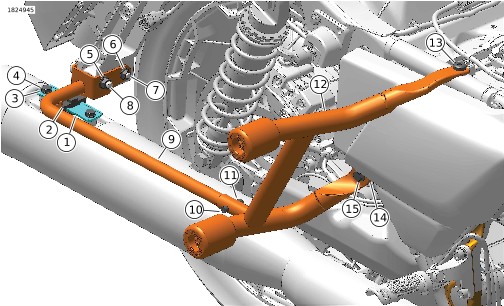

Figura 2. Conjunto de protector de la alforja
GENERALIDADES
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de Piezas y accesorios (Piezas y accesorios) (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com .
Compruebe que se esté usando la versión más actual de la hoja de instrucciones. Está disponible en: h-d.com/isheets
Contacte con el Centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (solamente EE. UU.) o al 1-414-343-4056.
Requisitos de instalación
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un Manual de servicio para la motocicleta de este modelo del año y modelo y está disponible en:
- Un concesionario Harley-Davidson.
- El Portal de información de H-D Service, un acceso por suscripción disponible para la mayoría de los modelos de 2001 y posteriores. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
PREPARACIÓN
| 1. | Extraiga el asiento. Vea el manual de servicio. | |
| 2. | Quite las alforjas izquierda y derecha. Vea el manual de servicio. |
EXTRACCIÓN
| 1. | Figura 3
Retire ambos soportes de alforja (5).
a. Retire y conserve los tornillos (3), las arandelas (4), el soporte de montaje (2) y la base de caucho (1). b. Retire el tornillo (6) y la tuerca de presión (7). Conserve el tornillo (6). c. Retire el tornillo (8) y la tuerca bridada (9). Conserve el tornillo (8). d. Retire el tornillo (11) y la tuerca bridada (12). Conserve el tornillo (11). |
| 1 | Soporte de caucho |
| 2 | Pieza de soporte de montaje |
| 3 | Tornillo (2) |
| 4 | Arandela (2) |
| 5 | Soporte de la alforja |
| 6 | Tornillo (5/16 x 1 pulg.) |
| 7 | Tuerca de seguridad |
| 8 | Tornillo (3/8-16 pulg.) |
| 9 | Tuerca de reborde |
| 10 | Pieza fundida de soporte |
| 11 | Tornillo (3/8-16 x 2-1/2 pulg.) |
| 12 | Tuerca de reborde |
Figura 3. Soporte de montaje
INSTALACIÓN
¡ADVERTENCIA Si viene equipado: Los protectores delanteros y/o traseros no tienen como fin proteger el cuerpo de lesiones en un choque contra otro vehículo o cualquier otro objeto. (00022d)
| 1. | Figura 2 Instale la base de caucho (2) en el conjunto de tubo inferior (9). | |
| 2. | Instale el soporte de montaje (1) en la base de caucho (2). | |
| 3. | Inserte el conjunto de tubo inferior (9) en el protector de la alforja (12). a. Instale sin apretar el tornillo Allen (10) y la tuerca de presión (11). | |
| 4. | Instale el conjunto de tubo inferior (9) en el soporte. a. Instale sin apretar el tornillo (8, retirado anteriormente) y la tuerca bridada (5). b. Instale sin apretar el tornillo (7, retirado anteriormente) y la tuerca de presión (6). | |
| 5. | Instale el protector de alforja (12) en el marco medio. a. Instale sin apretar los tornillos Allen cabeza de botón (13). b. Instale sin apretar el tornillo (15) y la tuerca bridada (14). | |
| 6. | Coloque sin fijar el silenciador en el conjunto de tubo inferior (9). a. Ajuste el soporte de montaje (1) al silenciador. b. Instale las arandelas (3) y los tornillos (4). c. Ajuste todo el conjunto según sea necesario. | |
| 7. | Apriete el tornillo (7). Par: 20–27 N·m (15–20 ft-lbs) | |
| 8. | Apriete el tornillo (8). Par: 40,5–50 N·m (30–37 ft-lbs) | |
| 9. | Apriete el tornillo (13). Par: 43,5–49 N·m (32–36 ft-lbs) | |
| 10. | Apriete el tornillo (15). Par: 43,5–49 N·m (32–36 ft-lbs) | |
| 11. | Apriete el tornillo (10). Par: 8–11,3 N·m (71–100 in-lbs) | |
| 12. | Apriete los tornillos (4). Par: 10,8–16,3 N·m (96–144 in-lbs) | |
| 13. | Repita el procedimiento en el lado opuesto del vehículo. | |
| 14. | Instale los separadores y los tornillos. SERVICIO |
Finalización
| 1. | Instale el asiento. Después de instalarlo, tire del asiento hacia arriba para comprobar que esté bien sujeto. Vea el manual de servicio. | |
| 2. | Instale las alforjas. Vea el manual de servicio. |
SERVICIO
NOTA
El kit de servicio tiene suficientes componentes para que se reemplace un lado.
Compruebe si la barra plana está dañada antes de reemplazar el parachoques. Reemplácelo según sea necesario.
| 1. | Figura 4 Extraiga y deseche el tornillo (1) y el parachoques (2). | |
| 2. | Instale el parachoques (2). | |
| 3. | Instale el tornillo (1). Ajuste. Par: 23–26 N·m (17–19 ft-lbs) |
| 1 | Tornillo (1) |
| 2 | Parachoques (1) |
Figura 4. Reemplazo del parachoques
