KATTEEN TUKISARJA
941004982024-01-23
YLEISET TIEDOT
Taulukko 1. Yleistä
Sarjat | Ehdotetut työkalut | Osaamistaso(1) |
|---|---|---|
49000274 | Suojalaseja, momenttiavain |  |
(1) Kiristäminen kiristysmomentin arvoon tai muita soveltuvia työkaluja tarvitaan
SARJAN SISÄLTÖ

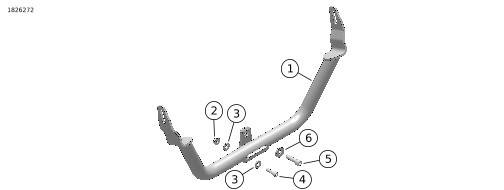

Kuva 1. Sarjan sisältö: Katteen tukisarja
Taulukko 2. Sarjan sisältö: Katteen tukisarja
 | Tarkista, että kaikki sisältö löytyy sarjasta ennen asentamisen aloittamista ja ennen kuin irrotat osia ajoneuvosta. | ||||
|---|---|---|---|---|---|
Kohde | Määrä | Kuvaus | Osanro | Muistiinpanoja | |
 | 1 | 1 | Katteen tuki | 47200354 | |
| 2 | 1 | Laipan lukkomutteri | 7716 | |
| 3 | 2 | Aluslevy, tavallinen | 6703 | |
| 4 | 1 | Ruuvi, kuusiokolokanta | 4069A | |
| 5 | 1 | Ruuvi, kuusiokolokanta | 2708A | |
| 6 | 1 | Aluslevy | 6116 | |
YLEISTÄ
Mallit
Mallien sovitetiedot löytyvät Varaosat ja lisävarusteet (P&A) -vähittäismyyntiluettelosta tai www.harley-davidson.com :n “Parts and Accessories” (osat ja lisävarusteet) -osiosta.
Tarkista, että käytät käyttöohjeiden uusinta versiota. Se löytyy osoitteesta: h-d.com/isheets
Ota yhteyttä Harley-Davidson asiakastukikeskukseen numerossa 1-800-258-2464 (vain Yhdysvallat) tai 1-414-343-4056.
Asennusvaatimukset
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tämän asianmukainen asennus vaatii saman vuoden ja mallin moottoripyörän korjaamokäsikirjaa, joka on saatavissa:
- Harley-Davidson-jälleenmyyjältä.
- H-D-palvelun tietoportaali tarjoaa tilauspohjaisen käyttöoikeuden useimmille vuoden 2001 ja sitä uudemmille malleille. Katso lisätietoja kohdasta usein kysyttyä tilauksista .
IRROTA
| 1. | Irrota ulompi kate. Katso korjaamokäsikirjaa | |
| 2. | Kuva 2 Irrota kaksi ruuvia (1) ja kiinnityspuristin (2) katteen tuesta (5). | |
| 3. | Irrota ja pidä ruuvi (3) ja aluslevy (4) alkuperäisestä katteen tuesta. a. Poista alkuperäinen katteen tuki. | |
| 4. | Toista menettely vastakkaisella puolella. | |
| 5. | Irrota kaksi ruuvia, jotka kiinnittävät moottorin suojuksen pohjan ajoneuvon runkoon. | |
| 6. | Irrota ja hävitä kuusiokoloruuvi ja aluslevy, joilla suojuksen yläosa on kiinnitetty. a. Poista moottorin suojus rungosta varoen naarmuttamasta ajoneuvon pintaa tai maalia. |
ASENNA
| 1. | Kuva 3 Pidä katteen suojuksen tukikokoonpano paikallaan. | |
| 2. | Kuva 3 Asenna löyhästi keskitason tukikiinnitysruuvit (2, 8), litteät aluslevyt (3, 7) ja mutteri (9) sarjasta. | |
| 3. | Asenna sivukiinnikkeet ajoneuvoon kahdella ruuvilla (5) ja aluslevyllä (6), jotka irrotettiin aiemmin. | |
| 4. | Kiristä ylemmän keskitaivutuksen kiinnitysruuvi (8). Vääntömomentti: 21,6–24,4 N·m (16–18 ft-lbs) Kiinnitysruuvi | |
| 5. | Kiristä alemman keskitaivutuksen kiinnitysruuvi (2). Vääntömomentti: 5,4–6,7 N·m (48–59 in-lbs) Kiinnitysruuvi | |
| 6. | Kiristä kaksi sivukiinnitysruuvia (5). Vääntömomentti: 10,8–12,2 N·m (96–108 in-lbs) Kiinnitysruuvi | |
| 7. | Asenna ulkokate. Katso korjaamokäsikirjaa |
| 1 | Ruuvi (2) |
| 2 | Kiinnityspuristin |
| 3 | Ruuvi |
| 4 | Aluslevy |
| 5 | Katteen tuki |
Kuva 2. Irrota moottorisuojus
Kuva 3.
