ROULETTE HD 19 INCI RODA DEPAN
941005382024-01-23
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
43301047, 43301048
Kacamata Pelindung, Kunci Torsi, Penarik dan Pemasang Bantalan Roda
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

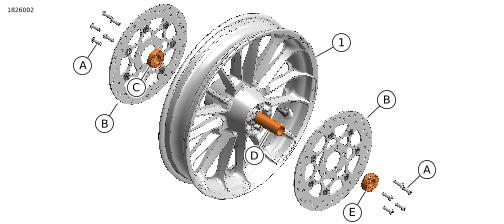

Gambar 1. Isi Kit: HD Roulette 19 inci Roda
Tabel 2. Isi Kit: HD Roulette 19 inci Roda
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
1
HD Roulette 19 inci Roda, hitam mengilap
Tidak dijual terpisah
1
HD Roulette 19 inci Roda, hitam mengilap dengan sorotan mesin
Tidak dijual terpisah
Bagian yang disebutkan tetapi tidak termasuk dalam kit
A
1
Sekrup (Jmlh. 10): Lihat Persyaratan Pemasangan
B
1
Rotor Rem (Jmlh. 2): Lihat Persyaratan Pemasangan
C
1
Bantalan, kanan (No. Komponen 9252A)
D
1
Spacer bantalan (No Komponen 41900-08)
E
1
Bantalan, kiri (No. Komponen 9276B)
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
    Item-item ini tersedia di dealer Harley Davidson setempat.
  • Pemasangan membutuhkan pembelian terpisah dari dua rotor rem (no. komponen 41500068) atau satu rotor rem depan 7-spoke kembar (no.komponen 41500107).
  • Diperlukan pembelian terpisah sepuluh Sekrup Kepala Bultat Torx (No. Komponen 3655A) atau dua Kit Perangkat Keras Cakram Rem Depan (No. Komponen 46646-05) untuk pemasangan.
  • Diperlukan pembelian terpisah stem Sistem Pemantauan Tekanan Ban (TPMS) untuk Jepang (No. Komponen 42300143) untuk pemasangan ini.
  • Diperlukan pembelian terpisah stem TPMS untuk Non Jepang (No. Komponen 42300142) untuk pemasangan ini.
  • Pemasangan pada kendaraan tanpa TPMS memerlukan pembelian Batang Katup terpisah (No. Komponen 40999-87)
PERSIAPAN
1. Angkat roda depan. Lihat manual servis.
2. Lepas kaliper rem depan dari garpu. Penyangga kaliper. Lihat manual servis.
PELEPASAN
1. Lepas roda Peralatan Asli (OE) . Lihat manual servis.
2. Gambar 1 Lepas kaliper rem depan.
a. Lepas sekrup (A).
b. Lepaskan rotor rem depan (B) OE .
3. Lepas roda depan.
4. Lepas dan buang bantalan roda tertutup (C, E).
5. Lepaskan spacer bantalan roda (D).
6. Jika dilengkapi dengan TPMS , lihat manual servis.
PASANG
1. Jika dilengkapi dengan TPMS , lihat manual servis.
2. Pasang ban.
3. Gambar 1 Pasang spacer bantalan (D) dan bantalan roda baru yang disegel (C, D).
CATATAN
Saat memasang rotor rem depan, sejajarkan paku keling kedua rotor.
4. Pasang rotor rem (B) menggunakan sekrup baru (A). Lakukan pengencangan dengan pola bersilang.
Torque: 21,7–32,5 N·m (16–24 ft-lbs)
5. Pasang roda. Lihat manual servis.
SELESAI
1. Pasang kaliper rem depan dari garpu. Lihat manual servis.
