ชุดอุปกรณ์เชื่อมต่อไฟฟ้า
941005472024-01-23
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
69203400 | แว่นตานิรภัย, ประแจวัดแรงบิด, ไอโซโพรพิลแอลกอฮอล์ |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

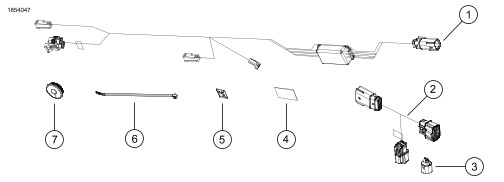

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์เชื่อมต่อไฟฟ้า
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์เชื่อมต่อไฟฟ้า
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | อะแดปเตอร์, ไฟ Tour-Pak | 41001570 | |
| 2 | 1 | ชุดสายไฟ, ตัววาย | 69203460 | |
| 3 | 1 | ปลั๊กซีลขั้ว | 69203512 | |
| 4 | 1 | เทป, สองหน้า | 11100328 | |
| 5 | 4 | แป้น, ยึดสายไฟ | 69200342 | |
| 6 | 4 | แถบรัดสาย | 10006 | |
| 7 | 1 | แหวนยาง | 53000132 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
จําเป็นต้องซื้อชุดไฟหรี่/ไฟเบรก/ไฟท้าย Tour-Pak (หมายเลขชิ้นส่วน 67801541) แยกต่างหากสําหรับการติดตั้งที่เหมาะสมกับชุดอุปกรณ์นี้
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
เตรียมพร้อม
| 1. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ | |
| 2. | ถอดซับใน Tour-Pak ดูคู่มือการให้บริการ a. รองรับฝาปิด Tour-Pak ที่เปิดบางส่วนไว้ b. ถอดตัวยึดสายคล้องออก c. ถอดซับใน | |
| 3. | ถอดที่นั่งออก ดูคู่มือการให้บริการ |
ติดตั้ง
| 1. | รูปภาพ 1 จัดตําแหน่งชุดสายไฟ (2) ให้อยู่ระหว่างขั้วต่อ C7A | |
| 2. | เชื่อมต่อชุดสายไฟ Tour-Pak (ชุดอุปกรณ์ 67801541) กับชุดสายไฟ (2) | |
| 3. | เดินสายชุดสายไฟไปยัง Tour-Pak | |
| 4. | รูปภาพ 4ทําความสะอาดบริเวณที่ต้องติดเทปสองหน้าด้วยน้ำผสมไอโซโพรพิลแอลกอฮอล์ 50:50 a. ลอกแผ่นรองหลังของเทปสองหน้าออกแล้วติดในตําแหน่งที่ต้องการภายใน Tour-Pak | |
| 5. | เดินสายชุดสายไฟไปยังชุดประกอบไฟ | |
| 6. | รูปภาพ 2 ติดตั้งไฟเข้ากับ Tour-Pak และยึดด้วยสกรู (1) ขันให้แน่น แรงบิด: 2.3–2.8 N·m (20–25 in-lbs) | |
| 7. | ติดตั้งขั้วต่อไฟฟ้า (2) | |
| 8. | ติดตั้งซับใน Tour-Pak ดูคู่มือการให้บริการ | |
| 9. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ หมายเหตุ ตรวจสอบว่าสวิตช์กุญแจอยู่ในตำแหน่ง OFF ก่อนที่จะติดตั้งฟิวส์หลัก |
ตรวจสอบการทำงานของหลอดไฟ
ตรวจสอบว่าหลอดไฟทำงานปกติหรือไม่:
- เมื่อสวิตช์กุญแจอยู่ในตำแหน่ง ON หลอดไฟทั้งสามส่วนจะติดสว่าง
- เมื่อบีบก้านเบรกหรือเหยียบคันเหยียบเบรก ส่วนตรงกลางจะสว่างขึ้น
- เมื่อเปิดไฟเลี้ยวซ้ายหรือขวา ส่วนปลายด้านที่ตรงกันจะกระพริบ
- รูปภาพ 1 หากติดตั้ง Tour-Pak ด้วยชุดอุปกรณ์ปลดในรายการที่ 3 ปลั๊กซีลขั้วจะใช้เพื่อเสียบจุดเชื่อมต่อที่เปิดอยู่ของชุดสายไฟตัววายในรายการที่ 2
- ชุดไฟ LED King Tour-Pak แบบไฟหรี่/ไฟเบรก/ไฟเลี้ยว (67801128, 67801129) ไม่รองรับในการใช้งานกับชุดอุปกรณ์นี้
| 1. | ติดตั้งซับใน Tour-Pak a. รองรับฝาปิด Tour-Pak ที่เปิดบางส่วนไว้ b. ถอดตัวยึดสายคล้องออก c. ติดตั้งซับใน d. ยึดตัวยึดสายคล้องด้วยสกรูสองตัว ขันให้แน่น แรงบิด: 25–35 N·m (221–310 in-lbs) |
| 1 | สกรู (8) |
| 2 | ขั้วต่อไฟฟ้า |
รูปภาพ 2 การเชื่อมต่อไฟฟ้ากับไฟแบบล้อมรอบ (ทั่วไป)
| 1 | ขั้วต่อ [C7A] |
รูปภาพ 3 ขั้วต่อ [C7A]
รูปภาพ 4 บริเวณที่จะทําความสะอาด
