ชุดฮาร์ดแวร์โครงเบาะนั่ง
941001262024-01-23
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
52100065 | แว่นตานิรภัย ประแจวัดแรงบิด |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

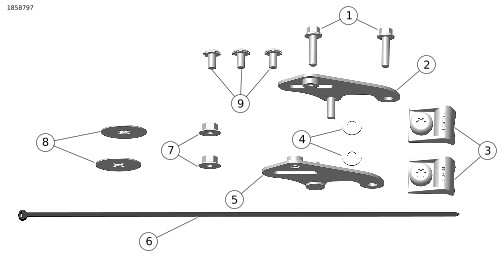

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: โครงเบาะนั่ง
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดฮาร์ดแวร์โครงเบาะนั่ง
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 2 | สกรูหัวหกเหลี่ยมติดแหวน | 3901 | |
| 2 | 1 | แป้นยึดสายจับ RH | ไม่มีจำหน่ายแยก | |
| 3 | 2 | กันชนเบาะนั่ง | 54395-10 | |
| 4 | 2 | แหวนรอง | 6703 | |
| 5 | 1 | แป้นยึดสายจับ LH | ไม่มีจำหน่ายแยก | |
| 6 | 1 | แถบรัดสาย | 10039 | |
| 7 | 2 | น็อตหัวจานขนาดใหญ่ | 7499 | |
| 8 | 2 | แหวนรองยึดไนลอน | 7434 | |
| 9 | 3 | สกรูหัวร่มสแตนเลส | 2952A | |
| 10 | 1 | ชุดน็อตเบาะนั่งบังโคลน | 59768-97 | ไม่แสดง |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
เตรียมพร้อม
| 1. | ถอดกระเป๋าข้างรถ ดูคู่มือการให้บริการ | |
| 2. | ถอดที่นั่งออก ดูคู่มือการให้บริการ |
ถอด
| 1. | รุ่นที่มีเบาะผู้โดยสาร: รูปภาพ 2 ถอดสายเบาะนั่งออก a. ถอดน็อต (4) และแหวนรอง (2) b. ถอดสายเบาะนั่ง (1) ออกจากสตัด (3) |
| 1 | สายรัดที่นั่ง |
| 2 | แหวนรอง (2) |
| 3 | สตัด (2) |
| 4 | น็อต (2) |
รูปภาพ 2 ถอดสายเบาะนั่งออก
ติดตั้ง
น็อตยึดที่นั่ง
| 1. | รูปภาพ 3 เลื่อนน็อตยึดตัวใหม่ (2) ไปยังแถบรัดสาย | |
| 2. | ใส่เข้าไปในรูบังโคลนและยึดด้วยแถบรัดสาย | |
| 3. | จัดตําแหน่งแท็บ (3) บนน็อตยึดและยึดน็อตให้แนบสนิทกับด้านล่างของบังโคลนหลัง จัดตําแหน่งและติดตั้งแหวนรองยึด (4) | |
| 4. | ถอดแถบรัดสายออก |
| 1 | บังโคลนหลัง |
| 2 | น็อตยึด |
| 3 | แถบ |
| 4 | แหวนรองยึด |
รูปภาพ 3 ติดตั้งน็อตยึดเบาะนั่ง
กันชนที่นั่ง

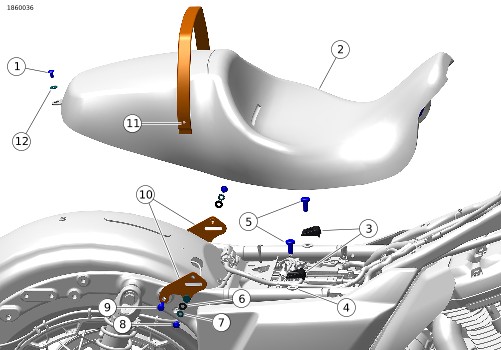

| 1. | รูปภาพ 4 ติดตั้งกันชนเบาะนั่ง (3) เข้ากับรางเฟรมด้านบนแต่ละอัน (4) | |
| 2. | ยึดให้แน่นด้วยอุปกรณ์ยึด (5) ขันให้แน่น แรงบิด: 43.4–48.8 N·m (32–36 ft-lbs) อุปกรณ์ยึดกันชนเบาะนั่ง |
| 1 | สกรู |
| 2 | ที่นั่ง |
| 3 | กันชนเบาะนั่ง (2) |
| 4 | รูเฟรม (2) |
| 5 | สกรู (2) |
| 6 | แหวนรอง (2) |
| 7 | แหวนล็อกกันคลาย (2) |
| 8 | สกรู (2) |
| 9 | สกรู (2) |
| 10 | แป้นยึดสายเบาะนั่ง (2) |
| 11 | สายรัดที่นั่ง |
| 12 | แหวนรอง |
รูปภาพ 4 ชุดฮาร์ดแวร์
ที่นั่งแบบสองที่นั่งในหนึ่งเบาะ
| 1. | รูปภาพ 4 ติดตั้งแป้นยึดสายเบาะนั่ง a. จัดตำแหน่งแป้นยึดสายเบาะนั่ง (10) b. ติดตั้งสกรู (9) ขันให้แน่น แรงบิด: 5.4–8.1 N·m (48–72 in-lbs) สกรูแป้นยึดสายเบาะนั่ง | |
| 2. | วางเบาะนั่ง (2) ในตำแหน่งเข้าที่ | |
| 3. | ยึดด้านหลังของเบาะนั่งเหนือบังโคลน ความยาว/มิติ/ระยะทาง: 76.2 mm (3 in) a. ดันด้านหน้าของเบาะลงและดันไปด้านหน้าจนกว่าช่องจะล็อคเข้ากับลิ้น | |
| 4. | เหน็บปลายของสายเบาะนั่ง (11) เข้าไปในช่อง a. ติดตั้งสกรูสายเบาะนั่ง (8), แหวนล็อกกันคลาย (7) และแหวนรอง (6) ขันให้แน่น แรงบิด: 5.4–8.1 N·m (48–72 in-lbs) สกรูสายรัดที่นั่ง | |
| 5. | ยึดเบาะนั่งกับบังโคลนให้แน่นด้วยสกรูเบาะนั่ง (1) และแหวนรอง (12) ขันให้แน่น แรงบิด: 5.4–8.1 N·m (48–72 in-lbs) สกรูยึดเบาะ | |
| 6. | ดึงที่นั่งขึ้นเพื่อตรวจสอบว่าติดตั้งแน่นหนาแล้ว |
เสร็จสมบูรณ์
| 1. | ติดตั้งกระเป๋าข้างรถ ดูคู่มือการให้บริการ |
