SELE GRUBU DONANIM KİTİ

941001262024-01-23

GENEL BİLGİLER

Tablo 1. Genel Bilgi

Kitler	Önerilen Aletler	Beceri Seviyesi⁽¹⁾
52100065	Koruyucu Gözlük, Tork Anahtarı

(1) Tork değerine göre veya diğer gerekli orta seviye aletler ve tekniklere göre sıkma

KİT İÇERİKLERİ

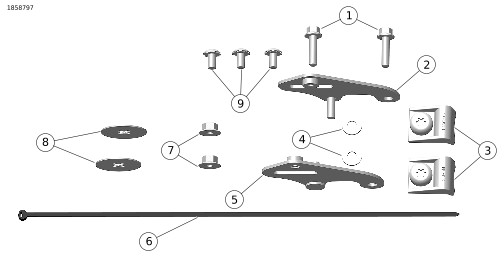

Şekil 1. Kit İçerikleri: Sele Grubu

Tablo 2. Kit İçerikleri: Sele Grubu Donanım Kiti

Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın.
Öğe	Miktar	Açıklama	Part No.	Notlar
1	2	Vida, altıgen flanşlı	3901
2	1	Kavrama kemeri braketi Sağ	Ayrı satılmaz
3	2	Sele tamponu	54395-10
4	2	Rondela	6703
5	1	Kavrama kemeri braketi Sol	Ayrı satılmaz
6	1	Kablo kayışı	10039
7	2	Büyük flanşlı somun	7499
8	2	Naylon tespit rondelası	7434
9	3	Mercimek başlı paslanmaz vidalar	2952A
10	1	Çamurluk yuvası somunu tertibatı	59768-97	Gösterilmiyor

GENEL

Modeller

Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.

En güncel talimat kılavuzunu kullandığınızdan emin olun. Kılavuza şuradan ulaşılabilir: h-d.com/isheets

1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.

Montaj Gereklilikleri

UYARI

Sürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)

NOT

Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:

Bir Harley-Davidson bayisi.
2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.

HAZIRLIK

1.	Yan çantaları çıkarın. Servis el kitabına bakın.
2.	Seleyi çıkartın. Servis el kitabına bakın.

ÇIKARMA

Yolcu oturaklı modeller: Şekil 2 Sele kemerini çıkarın.

a. Somunları (4) ve rondelaları (2) sökün.

b. Sele kemerini (1) saplamalardan (3) çıkarın.

1	Sele kayışı
2	Rondelalar (2)
3	Saplamalar (2)
4	Somunlar (2)

Şekil 2. Sele Kemerinin Çıkarılması

MONTE ETME

Sele Sabitleme Somunu

1.	Şekil 3 Yeni tespit somununu (2) kablo kayışının üzerine kaydırın.
2.	Çamurluk deliğine yerleştirin ve kablo kayışı ile tutun.
3.	Tırnağı (3) tespit somunu üzerine hizalayın ve somunu arka çamurluğun alt tarafına sıkıca yaslayın. Tespit rondelasını (4) hizalayıp takın.
4.	Kablo kayışını (3) çıkarın.

1	Arka çamurluk
2	Tespit somunu
3	Tırnak
4	Tespit rondelası

Şekil 3. Sele Tespit Somununun Takılması

Sele Tamponu

1.	Şekil 4 Üst şasi rayının (3) her birine bir sele tamponu (3) takın.
2.	Bağlayıcıyı (5) sabitleyin. Sıkın. Tork: 43,4–48,8 N·m (32–36 ft-lbs) Sele tampon bağlayıcısı

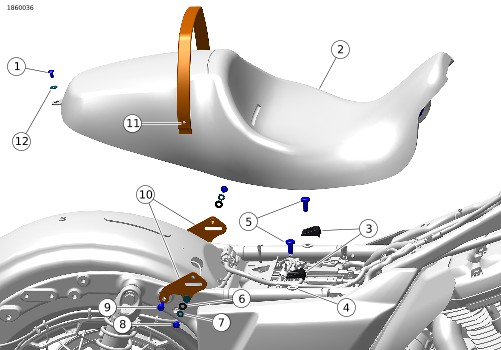

1	Vida
2	Sele
3	Sele tamponları (2)
4	Şasi delikleri (2)
5	Vidalar (2)
6	Düz rondelalar (2)
7	Kilit rondelaları (2)
8	Vidalar (2)
9	Vidalar (2)
10	Sele kayışı braketleri (2)
11	Sele kayışı
12	Rondela

Şekil 4. Donanım Kiti

İki Kişilik Tek Parça Sele

1.	Şekil 4 Sele kemeri braketini takın. a. Sele kemeri braketini (10) yerleştirin. b. Vidayı (9) takın. Sıkın. Tork: 5,4–8,1 N·m (48–72 in-lbs) Sele kemeri braketi vidası
2.	Seleyi (2) yerine yerleştirin.
3.	Selenin arkasını çamurluğun üzerinde tutun. Uzunluk/Boyut/Mesafe: 76,2 mm (3 in) a. Dil seledeki yuvaya geçinceye kadar selenin ön tarafını aşağı ve ileri doğru itin.
4.	Kavrama kemeri ucunu (11) yuvaya sokun. a. Sele kemeri vidasını (8), kilit rondelasını (7) ve rondelayı (6) takın. Sıkın. Tork: 5,4–8,1 N·m (48–72 in-lbs) Sele kayış vidası
5.	Seleyi, sele vidası (1) ve rondela (12) ile çamurluğa sabitleyin. Sıkın. Tork: 5,4–8,1 N·m (48–72 in-lbs) Sele montaj vidası
6.	Sabitlendiğinden emin olmak için seleyi yukarı doğru çekin.

TAMAMLAMA

Yan çantaları takın. Servis el kitabına bakın.
