KIT ADAPTOR PENUTUP GANDAR DEPAN

J063992024-01-12

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
43000090, 43000159	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

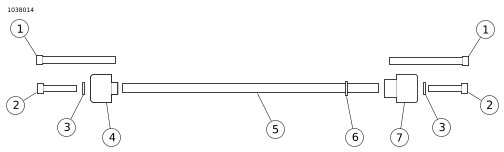

Gambar 1. Isi Kit: Kit Adaptor Penutup Gandar Depan

Tabel 2. Isi Kit: Kit Adaptor Penutup Gandar Depan

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item	Jumlah	Deskripsi	No. Komponen	Catatan
1	2	Sekrup, panjang	885A	Kit 43000090
1	1	Sekrup, panjang	885A	Kit 43000159
2	2	Sekrup, sekrup	3601	Kit 43000090
2	1	Sekrup, sekrup	3601	Kit 43000159
3	2	Cincin pengunci	6099
4	1	Alas kanan	Tidak dijual Terpisah	Kit 43000090
4	1	Alas kanan dengan takik di bagian atas	Tidak dijual Terpisah	Kit 43000159
5	1	Batang berulir	Tidak dijual Terpisah
6	1	Cincin-O	11301
7	1	Alas kiri	Tidak dijual Terpisah	Kit 43000090
7	1	Alas kiri dengan takik di bagian atas	Tidak dijual Terpisah	Kit 43000159

Tabel 3. Keperluan Sekrup Model Khusus

Kit	Model	Kanan	Kiri
Kit 43000090	FXBB	Pendek	Pendek
	FXLR	Pendek	Pendek
	FLSL	Panjang	Pendek
	FLDE	Panjang	Pendek
	FXBR/S	Panjang	Pendek
	FLHC/S	Panjang	Pendek
	FLFB/S	Panjang	Panjang
Kit 43000159	FXFB/S	Pendek	Panjang
	FXDR/S	Pendek	Panjang
	FXLRS	Pendek	Panjang
	FXLRST	Pendek	Panjang
	FLSB	Pendek	Panjang

UMUM

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

Pemasangan yang benar dari kit ini memerlukan:

Diperlukan pembelian secara terpisah lem pengencang baut. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97)

PASANG

1.	Gambar 2 Berikan lem pengencang baut ke ulir sekrup (1, 7) sebelum perakitan.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) a. Untuk keperluan model dan sekrup Tabel 3
2.	Pasang kembali sisi kanan kit adaptor. a. Pasang sekrup (1) melalui cincin (2), alas kanan (3), dan ulir ke batang berulir (4) sampai pas. b. Untuk Kit 43000159, alas kanan (3) memiliki takik di bagian atas yang perlu disejajarkan dengan tabung garpu bawah.
3.	Pasang O-ring (5) satu inci dari ujung kiri batang berulir (4).
4.	Masukkan kit adaptor ke dalam gandar dari sisi kanan. CATATAN Sedikit celah antara alas kiri (6) dan penggeser garpu adalah normal setelah dipasang.
5.	Pasang sekrup (7) melalui cincin (2) dan alas kiri (6) sambil menahan sisi kanan. Kencangkan. Torque: 11,3 N·m (100 in-lbs) a. Untuk Kit 43000159, alas kiri (6) memiliki takik di bagian atas yang perlu disejajarkan dengan tabung garpu bawah.

1	Sekrup (pendek)
2	Cincin pengunci
3	Alas kanan
4	Batang berulir
5	Cincin-O
6	Alas kiri
7	Sekrup (panjang)

Gambar 2. Roda FXLRS Ditampilkan (Standar)
