KIT DE MONTAGE DE PORTE-BAGAGES SUPÉRIEUR
941006222024-01-23
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
53000800A | Lunettes de protection, clé dynamométrique |  |
(1) Serrer au couple de serrage ou utiliser d’autres outils et techniques modérés nécessaires
CONTENU DU KIT

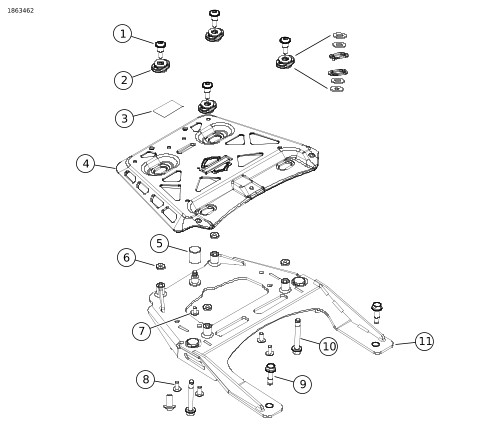

Figure 1. Contenu du kit : Installation du porte-bagages supérieur
Tableau 2. Contenu du kit : Installation du porte-bagages supérieur
 | Vérifier que tout le contenu est présent dans le kit avant d’installer ou de supprimer des éléments du véhicule. | ||||
|---|---|---|---|---|---|
Article | Qté | Description | No de pièce/No de référence | Remarques | |
 | 1 | 4 | Vis, épaulement M7 | 10500218 | |
| 2 | 1 | Kit de conformité | 53000902 | |
| 3 | 1 | Étiquette, charge du support | 14003808 | |
| 4 | 1 | Plaque supérieure | 53000850 | |
| 5 | 1 | Pare-chocs | 53000918 | |
| 6 | 4 | Écrou, plat, M7 | 10100183 | |
| 7 | 1 | Vis à embase à tête ronde, M6 x 1.0-10 | 10201367 | Non entretenu individuellement |
| 8 | 4 | Screw, button head flange, M6 x 1.0-14 | 10201366 | |
| 9 | 2 | Vis hexagonale à embase, M8 x 30 | 10201294 | |
| 10 | 2 | Vis hexagonale à embase, M8 x 60 | 10201265 | |
| 11 | 1 | Support de montage | 53000992 | |
GÉNÉRALITÉS
Modèles
Pour des renseignements concernant la configuration des modèles, consultez le Pièces et accessoires (P&A) catalogue de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com .
Assurez-vous que vous utilisez la plus récente version de la fiche d’instructions. Elle est disponible à : h-d.com/isheets
Communiquer avec le Centre de soutien aux clients Harley-Davidson au 1-800-258-2464 (États-Unis seulement) ou au 1-414-343-4056.
Exigences d’installation
AVERTISSEMENTLa sécurité du conducteur et de ses passagers dépend de l’installation correcte de ce kit. Suivez les procédures appropriées se trouvant dans le manuel d’entretien. Si vous n’avez pas les compétences nécessaires pour respecter ces procédures ou si vous n’avez pas les bons outils, demandez à un concessionnaire Harley-Davidson d’effectuer l’installation. Une mauvaise installation de ce kit peut entraîner la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions fait référence aux informations du manuel d’entretien. Un manuel d’entretien de l’année et du modèle de la motocyclette concernée est requis pour cette installation et peut être obtenu :
- auprès d’un concessionnaire Harley-Davidson.
- avec un accès par abonnement pour la plupart des modèles 2001 et ultérieurs dans le portail d’information sur le service H-D. Pour plus de renseignements, consulter la foire aux questions concernant les abonnements .
PRÉPARATION
| 1. | Figure 2. Retirer la selle du passager (1) et la selle du conducteur (1). Consultez le manuel d’entretien. |
Figure 2. Selle |
RETRAIT
REMARQUE
Le faisceau du feu arrière et le câble de verrou sont attachés à la base de barre à l’aide de sangles de câble.
| 1. | Figure 3. Retirer les vis de la base de la barre (3). | |
| 2. | Figure 4. Retirer le feu arrière (3). a. Déconnecter tous les connecteurs de feu arrière (5) b. Figure 3. Retirer les vis (1). | |
| 3. | Figure 4. Retirer la barre (1) de sa base (7). a. Retirer la vis de la barre (4). | |
| 4. | REMARQUE Pour préparer la base du siège, les étapes 4, 5 et 6 ne s'appliquent qu'aux véhicules des années 2021 à 2023. Les véhicules à partir de 2024 et plus tard auront déjà des trous de dégagement dans la base du siège. | |
| 5. | Figure 4. Retirer le loquet de selle (6). a. Figure 3. Retirer les vis de loquet de selle (2). | |
| 6. | Figure 5. Percer les trous de dégagement (1). a. Percer quatre avant-trous. Diamètre : 3 mm (0.125 in) b. Percer quatre trous. Diamètre : 20 mm (0,787 in) |
| 1 | Vis de feu arrière (3) |
| 2 | Vis de loquet de selle (2) |
| 3 | Vis de base de barre (4) |
| 4 | Base |
| 5 | Base de barre |
Figure 3. Tenir avec la main
| 1 | Base |
| 2 | Attache de câble (4) |
| 3 | Feu arrière |
| 4 | Vis de barre (5) |
| 5 | Connecteur de feu arrière |
| 6 | Loquet de la selle |
| 7 | Base de barre |
Figure 4. Démonter la base de barre
| 1 | Trou de 20 mm (4) |
Figure 5. Trous de vis de barre
INSPECTION DES FILETS
REMARQUE
Les sections arrière Pan America produites entre 2021 et le milieu de l'année 2024 seront dotées de bobines arrière filetées.
| 1. | Figure 6. Vérifier visuellement la présence de fils dans les bobines arrière de la section arrière. a. Oui : Percer les filets à l'aide d'un foret M10. Ébavurer et nettoyer si nécessaire. b. Non : Passer à l'étape suivante. |
Figure 6. Section arrière |
INSTALLATION
| 1. | Figure 4. Installer le loquet de selle (6). a. Figure 7. Installer les vis de loquet de selle (3). Serrer. Couple : 8–10 N·m (5,9–7,4 ft-lbs) Vis de loquet de selle | |
| 2. | Figure 4. Installer le feu arrière (3). a. Figure 7. Installer les vis de feu arrière (2). Serrer. Couple : 7–9 N·m (5,2–6,6 ft-lbs) Vis de feu arrière b. Connecter le connecteur de feu arrière (5) | |
| 3. | Figure 4. Acheminer le câble de loquet de selle et le faisceau de feu arrière. Fixer avec les nouvelles sangles de câble (2). | |
| 4. | Figure 7. Installer la base de barre (1). a. Installer les vis de base de barre (4). Serrer. Couple : 28,5–32,5 N·m (21,0–24,0 ft-lbs) Vis de base de barre | |
| 5. | Figure 8. Installer le pare-choc (2) et la vis (1) sur le support de montage (3). a. Serrer la vis (1). Couple : 9–11,5 N·m (6,6–8,5 ft-lbs) Vis de pare-brise | |
| 6. | REMARQUE Les vis (4) s'installent par le bas et se vissent dans le support de montage (3). a. Installer les vis (4, 5) sans les serrer. b. Figure 9. Installer les vis de fixation de la base de barre au support de montage (5). Serrer. Couple : 9–11,5 N·m (6,6–8,5 ft-lbs) Vis de fixation de la base de barre au support de montage c. Figure 8. Serrer les vis (4, 5). Couple : 34–38 N·m (25,1–28,0 ft-lbs) Vis de support de montage | |
| 7. | Figure 10. Installer la barre (2). a. Installer lâchement les vis (1) des deux côtés. b. Figure 9. Installer les vis de fixation de la base de barre sur la barre (4). c. Serrer toutes les vis. Couple : 7–8 N·m (5,2–5,9 ft-lbs) Vis de barre | |
| 8. | REMARQUE Suivez les instructions de torsion pour l’installation de la plaque supérieur. Le boîtier supérieur aura un mouvement de gauche à droite par conception. Ne pas suivre les instructions pourrait endommager les composantes. a. Installer les articles 1 à 6 sur la plaque supérieure (9). b. Installer l'écrou plat (7). Serrer. Couple : 9,5–11 N·m (7,0–8,1 ft-lbs) Ecrous plats c. Installer la plaque supérieure (9) sur le support de montage (8). d. Resserrez les vis (1). Couple : 9,5–11 N·m (7,0–8,1 ft-lbs) Vis de plaque supérieure |
| 1 | Base de barre |
| 2 | Vis de feu arrière (3) |
| 3 | Vis de loquet de selle (2) |
| 4 | Vis de base de barre (4) |
Figure 7. Installer la base de barre
| 1 | Vis |
| 2 | Pare-chocs |
| 3 | Support de montage |
| 4 | Vis M8 x 60 (2) |
| 5 | Vis M8 x 30 (2) |
| 6 | Base de barre |
Figure 8. Support de montage
| 1 | Support de montage |
| 2 | Pare-chocs |
| 3 | Vis |
| 4 | Vis de fixation de la base de barre sur la barre (2) |
| 5 | Vis de fixation de la base de barre sur le support de montage (2) |
Figure 9. Vis de fixation arrières
| 1 | Vis (2) |
| 2 | Base |
| 3 | Base de barre |
Figure 10. Base
| 1 | Vis (4) |
| 2 | Rondelle plate (4) |
| 3 | Rondelle de plastique (4) |
| 4 | Glissière de plastique (8) |
| 5 | Rondelle de plastique (4) |
| 6 | Rondelle personnalisée (4) |
| 7 | Écrou plat (4) |
| 8 | Support de montage |
| 9 | Plaque supérieure |
Figure 11. Matériel de plaque supérieure
TERMINER
| 1. | Figure 2. Installer la selle du conducteur (2) et la selle du passager (1). Après son installation, tirez sur la selle pour vous assurer qu’elle est bien fixée. Consultez le manuel d’entretien. |
