TIEFERGELEGTE HINTERRADFEDERUNG

J065372023-12-21

ALLGEMEINE INFORMATIONEN

Tabelle 1. Allgemeine Informationen

Sätze	Empfohlene Werkzeuge	Fähigkeitsniveau⁽¹⁾
54000134A	Schutzbrille, Drehmomentschlüssel, Bohrer (11/32 Zoll), Loctite 243 Medium (blau), Frame Paint Ausbesserungsstift

(1) Festziehen auf den Drehmomentwert oder andere Werkzeuge und Techniken mittlerer Schwierigkeit erforderlich

INHALT DES SATZES

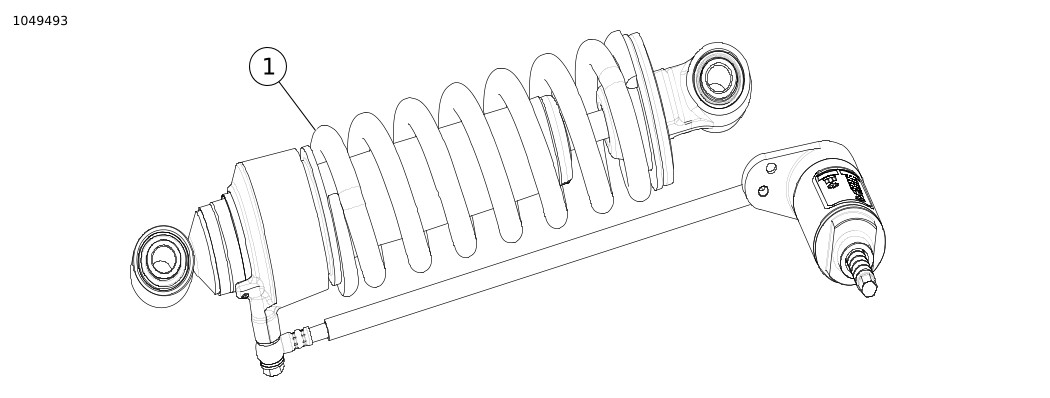

Abbildung 1. Inhalt des Satzes: Tiefergelegte Hinteradfederung

Tabelle 2. Inhalt des Satzes: Tiefergelegte-Hinteradfederungs-Satz

	Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
	Teil	Menge	Beschreibung	Teile-Nr.	Anmerkungen
	1	1	Hinterrad-Baugruppe	Nicht einzeln erhältlich

ALLGEMEINES

Modelle

Informationen zur Modellausstattung finden Sie im Teile und Zubehör (P&A) Einzelhandelskatalog oder im Abschnitt Teile und Zubehör von www.harley-davidson.com .

Achten Sie darauf, immer die neueste Version der Einbauanleitung zu verwenden. Diese finden Sie unter: h-d.com/isheets

Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.

Einbauanforderungen

Für den ordnungsgemäßen Einbau dieses Satzes wird Gewindesicherungsmittel benötigt. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97)

WARNUNG

Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)

HINWEIS

Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich und ist erhältlich bei:

Einem Harley-Davidson-Händler.
H-D Service-Informationsportal, ein abonnementbasierter Zugang, der für die meisten Modelle ab 2001 verfügbar ist. Weitere Informationen finden Sie unter Häufig gestellte Fragen zu Abonnements .

WARNUNG

Der Einbau von Luftfederungskomponenten als Zubehörteile kann den Freiraum beim Kurvenfahren beeinflussen. Wenn der Fahrer hierauf nicht eingestellt ist und die Kontrolle über das Fahrzeug verliert, besteht schwere Unfallgefahr. (00431b)

VORBEREITUNG

1.	Den Sitz ausbauen. Siehe Werkstatthandbuch.
2.	Batterie abklemmen. Siehe Werkstatthandbuch.
3.	Das Schutzblech ggf. entfernen. Siehe Werkstatthandbuch.
4.	Den Rahmen mit einer geeigneten Hebebühne abstützen und etwas anheben, um den Druck auf den Stoßdämpfer zu entlasten. Siehe Werkstatthandbuch.
5.	Die Befestigung des Vorspannungseinstellers an der Rahmen-Querträgerhalterung prüfen. a. Wenn keine Sicherungsmutter vorhanden ist, Abbildung 2 , ist der separat erhältliche Satz (Teile-Nr. 91500114) erforderlich. b. Wenn eine Sicherungsmutter vorhanden ist, mit den Abschnitten „Ausbau” und „Einbau” fortfahren.
6.	Die Originalausstattung (Original)-Schraube (¼-20 Zoll) ausbauen. HINWEIS Äußerst vorsichtig vorgehen, um den Hydraulikschlauch, der den Vorspannungseinsteller mit dem Stoßdämpfer verbindet, nicht zu beschädigen.
7.	Abbildung 3 Mit dem 11/32-Zoll-Bohrer (1) durch die Querträgerhalterung (4) bohren. a. Dabei die vorhandene Bohrung an der Querträgerhalterung (4) als Orientierungshilfe verwenden. b. Alle Grate entfernen, die beim Durchbohren der Teile entstanden sind. c. Metallspäne unter dem Sitzbereich entfernen. d. Die gebohrten Halterungen mit dem Frame Paint Touch-Up Pen (Teile-Nr. 93936) oder einem im jeweiligen Markt zugelassenen ähnlichen Lackstift (internationale Händler) ausbessern, um sie vor Korrosion zu schützen. e. Lackierung trocknen lassen.

1	Schraube, 5/16 Zoll
2	Sicherungsmutter

Abbildung 2. Satz (Teile-Nr. 91500114)

1	Bohrer, 11/23 Zoll
2	Gripzange
3	PLA
4	Querträgerhalterung

Abbildung 3. Befestigungsbohrloch nachbearbeiten

1	PLA
2	Sicherungsmutter
3	5/16-Schraube
4	Querträgerhalterung

Abbildung 4. Vorspannungseinsteller mit Sicherungsmutter

AUSBAU

Das Original -Hinterradfederbein entfernen. Siehe Werkstatthandbuch.

EINBAU

HINWEIS

Dieser Satz wird auf dieselbe Weise wie der Original-Hinterradstoßdämpfer eingebaut.

Den neuen Hinterradstoßdämpfer einbauen. Siehe Werkstatthandbuch.

Vorspannungseinstellung

Die Federung passend zur Beladung, zum Fahrstil und zum gewünschten Komfort einstellen. Die Vorspannung erhöhen, um der Gesamtlast Rechnung zu tragen. Die Federvorspannung verringern, wenn weniger Gewicht mitgeführt wird. Beim Beladen das zulässige Gesamtgewicht und die zulässige Achslast nicht überschreiten.

Abbildung 5 Die Einstellschraube zum Erhöhen der Vorspannungseinstellung im Uhrzeigersinn drehen oder zum Verringern der Vorspannungseinstellung gegen den Uhrzeigersinn drehen, bis die Anzeige die korrekte Vorspannungseinstellung anzeigt.

Unter Tabelle 3 finden Sie neue Vorspannungseinstellungen.

Abbildung 5. Vorspannungseinstellschraube

Tabelle 3. Vorspannungseinstellung

Hintere Vorspannungseinstellung
		Zusätzliches Gewicht von Sozius, Gepäck und Zubehör
	Gewicht	0	9 kg 20 lb	18 kg 40 lb	27 kg 60 lb	36,5 kg 80 lb	45,5 kg 100 lb	54,5 kg 120 lb	63,5 kg 140 lb	72,5 kg 160 lb	81,5 kg 180 lb
FAHRERGEWICHT	72,5 kg (160 lb)	0.5	1	1.5	2	2.5	2.5	3	3.5	4	4.5
	81,5 kg (180 lb)	1	1.5	1.5	2	2.5	3	3.5	4	4.5	5
	90,5 kg (200 lb)	1	1.5	2	2.5	3	3.5	4	4.5	5	5
	100 kg (220 lb)	1.5	2	2.5	3	3.5	3.5	4	4.5	5	5.5
	109 kg (240 lb)	2	2.5	2.5	3	3.5	4	4.5	5	5.5	5.5
	118 kg (260 lb)	2	2.5	3	3.5	4	4.5	5	5.5	5.5	-
	127 kg (280 lb)	2.5	3	3.5	4	-	-	-	-	-	-
	136 kg (300 lb)	-	-	-	-	-	-	-	-	-	-

FERTIGSTELLEN

1.	Fahrzeug absenken. Siehe Werkstatthandbuch.
2.	Falls entfernt, das Schutzblech einbauen. Siehe Werkstatthandbuch.
3.	Die Batterie anschließen. Siehe Werkstatthandbuch.
4.	Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. Siehe Werkstatthandbuch.
