ชุดเบาะนั่ง HIGH-TOP

941003172024-02-22

ข้อมูลทั่วไป

ตาราง 1 ข้อมูลทั่วไป

ชุด	เครื่องมือที่แนะนำ	ระดับทักษะ⁽¹⁾
52000655, 52000655A	แว่นตานิรภัย ประแจวัดแรงบิด

(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม

เนื้อหาเกี่ยวกับชุดอุปกรณ์

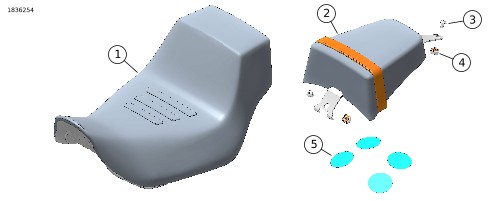

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดเบาะนั่ง High-Top

ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดเบาะนั่ง High-Top

ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
รายการ	จำนวน	คำอธิบาย	หมายเลขชิ้นส่วน	ข้อความ
1	1	เบาะนั่งผู้ขับขี่ High-Top	ไม่มีจำหน่ายแยก
2	1	เบาะนั่งซ้อนท้ายผู้โดยสาร High-Top	ไม่มีจำหน่ายแยก
3	2	สกรูที่นั่ง	10201398
4	2	น็อตบังโคลน, ชุดประกอบ	59768-97
5	4	เทปบังโคลน	11100176

ทั่วไป

รุ่น

สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com

ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets

ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056

ข้อกำหนดในการติดตั้ง

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:

ผู้จำหน่าย Harley-Davidson
พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก

เตรียมพร้อม

หมายเหตุ

ทุกครั้งที่ทำการติดตั้งต่อไปนี้ ให้หลีกเลี่ยงการทำให้พื้นผิวสี (บังโคลน, ตัวถัง และอื่นๆ) ที่มีปุ่มโลหะหรือเครื่องมือบนที่นั่งเป็นรอย

ถอดเบาะนั่งผู้โดยสาร อุปกรณ์ดั้งเดิม (OE) และเบาะนั่งซ้อนท้ายผู้โดยสาร หากติดตั้งไว้ ดูคู่มือการให้บริการ

ถอด

1.	นำประแจปากขอ OE และกระเป๋าเอกสารออกจากใต้เบาะนั่งผู้ขับขี่ ดูคู่มือการให้บริการ
2.	RH975: รูปภาพ 2 ถอดปลั๊กบังโคลนหลังออก (1)

ติดตั้ง

ที่นั่งคนขับ

1.	ติดตั้งประแจปากขอ OE และกระเป๋าเอกสารเข้ากับเบาะนั่ง ดูคู่มือการให้บริการ
2.	ติดตั้งเบาะนั่งผู้โดยสารตัวใหม่ ดูคู่มือการให้บริการ
3.	ดึงเบาะนั่งผู้โดยสารขึ้นเพื่อตรวจสอบความแน่นหนา

เบาะนั่งซ้อนท้ายผู้โดยสาร

1.	รูปภาพ 3 ติดตั้งน็อตบังโคลนและคลิป (3) a. จากใต้บังโคลน ให้จัดตําแหน่งน็อตบังโคลนเข้ากับรอยบากในรูบังโคลนและติดตั้ง b. เหนือบังโคลน ให้ติดตั้งคลิปเพื่อล็อกน็อตบังโคลนให้เข้าที่
2.	ทําเครื่องหมายและติดเทปป้องกัน (2) a. ใช้ชอล์กทําเครื่องหมายที่ด้านล่างของตัวแยกเบาะนั่งเสริม (1) b. วางเบาะนั่งเสริมเข้าที่แล้วกดลงเพื่อให้เครื่องหมายติดที่บังโคลน c. วางเทปป้องกัน (2) บนบังโคลนหลังเหนือเครื่องหมาย
3.	รูปภาพ 4 ติดตั้งเบาะนั่งซ้อนท้ายผู้โดยสาร a. ใส่ปุ่มแท็บยึดด้านหน้า (3) ให้เข้าล็อก b. ยึดด้วยสกรู (1) ขันให้แน่น แรงบิด: 2.3–4.6 N·m (20–41 in-lbs)
4.	ดึงเบาะนั่งซ้อนท้ายผู้โดยสารขึ้นเพื่อตรวจสอบความแน่นหนา

1	ปลั๊กบังโคลนหลัง
2	ตำแหน่งยึดด้านหน้า
3	ตําแหน่งน็อตบังโคลน

รูปภาพ 2 ถอดปลั๊กด้านหลังของบังโคลน

1	ตัวแยกเบาะนั่งซ้อนท้าย (4)
2	เทปป้องกันรอยขีดข่วน (4)
3	น็อตบังโคลนและคลิป (2)

รูปภาพ 3 เทปป้องกัน

1	สกรู (2)
2	ที่นั่ง
3	ปุ่มแท็บยึดด้านหน้า

รูปภาพ 4 ติดตั้งเบาะนั่งเสริมสำหรับผู้โดยสาร
