KIT DE PIEZA DE SOPORTE DEL DEPÓSITO
941006382024-04-24
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits
Herramientas sugeridas
Nivel de habilidad(1)
54000383A
Gafas de seguridad, llave de par de torsión, Loctite 243 (azul)
(1) Se requieren ajuste a valor de par u otras herramientas moderadoras y técnicas
CONTENIDO DEL KIT

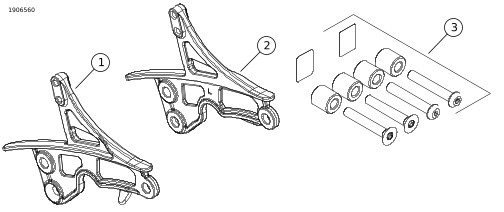

Figura 1. Contenido del kit: Kit de Pieza de soporte del depósito
Tabla 2. Contenido del kit: Kit de Pieza de soporte del depósito
Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo.
Artículo
Cantidad
Descripción
N.º de pieza
Notes
1
1
Pieza de soporte del depósito, negra, derecha
No se vende por separado
2
1
Pieza de soporte del depósito, negra, izquierda
No se vende por separado
3
1
Kit de Espaciador
No se vende por separado
GENERAL
Modelos
Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .
Verificar que se use la versión más actualizada de la hoja de instrucciones. Disponible en: h-d.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
Se requiere la compra por separado de fijatornillos. FIJATORNILLOS Y SELLADOR DE MEDIANA FUERZA LOCTITE 243 (AZUL) (99642-97)
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:
  • Un concesionario de Harley-Davidson.
  • Portal de Información de Servicios de H-D, con acceso por suscripción disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
PREPARAR
1. Extraiga las alforjas. Consulta el manual de servicio.
EXTRACCIÓN
1. Figura 2 Retirar tornillos (1).
2. Retire el soporte del depósito remoto de Equipo original (OE) (2).
a. No retire ni afloje ninguna de las mangueras o pernos del depósito remoto.
b. Retire los tornillos de montaje del depósito (3). Guarde los tornillos para reutilizarlos. Deseche la pieza de soporte original.
3. Repita los pasos para el lado opuesto del vehículo.
1Tornillo, pieza de soporte del depósito (2)
2Soporte del depósito remoto
3Tornillo, montaje del depósito (2)
Figura 2. Retire la pieza de soporte del depósito
INSTALACIÓN
1. Figura 2 Instale la nueva pieza de soporte del depósito.
a. Aplique fijatornillos a las tuercas de los tornillos (3).FIJATORNILLOS Y SELLADOR DE MEDIANA FUERZA LOCTITE 243 (AZUL) (99642-97)
b. Instale el depósito en la nueva pieza de soporte de montaje.
c. Apretar.
Par de ajuste: 10,2–12,9 N·m (90–114 in-lbs)
2. Si instala las piezas de soporte del depósito en la posición original, reutilice los tornillos (1). Consulta el manual de servicio. Ir a COMPLETAR.
3. Si instala las piezas de soporte del depósito junto con los elementos de sujeción de acoplamiento, consulte Instrucciones de elementos de sujeción de acoplamiento para completar la instalación.
4. Repita los pasos para el lado opuesto del vehículo.
Finalización
1. Instale las alforjas. Consulta el manual de servicio.
2. Cuando las tapas de las alforjas estén abiertas, verifique que no haya contacto entre el depósito, las mangueras y la tapa.
