KIT STAFFA SERBATOIO
941006382024-04-24
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
54000383A | Occhiali di protezione, chiave dinamometrica, Loctite 243 (Blu) |  |
(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune
CONTENUTO DEL KIT

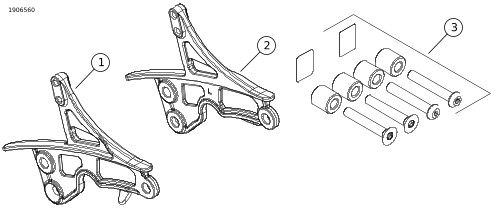

Figura 1. Contenuto del kit: Kit staffa serbatoio
Tabella 2. Contenuto del kit: Kit staffa serbatoio
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Staffa del serbatoio, nera, destra | Parte non venduta separatamente | |
| 2 | 1 | Staffa del serbatoio, nera, sinistra | Parte non venduta separatamente | |
| 3 | 1 | Kit distanziale | Parte non venduta separatamente | |
GENERALE
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
È necessario l'acquisto separato del frenafiletti. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97)
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
PREPARAZIONE
| 1. | rimuovere le borse. Vedere il manuale di manutenzione. |
RIMOZIONE
| 1. | Figura 2 Estrarre le viti (1). | |
| 2. | Rimuovere Ricambio originale (Componente originale) la staffa di supporto del serbatoio remoto. a. Non rimuovere né allentare i flessibili o i bulloni del serbatoio remoto. b. Rimuovere le viti di montaggio del serbatoio (3). Conservare le viti per riutilizzarle. Eliminare la staffa originale. | |
| 3. | Ripetere i passaggi per il lato opposto del veicolo. |
| 1 | Vite, staffa serbatoio (2) |
| 2 | Staffa di supporto del serbatoio remoto |
| 3 | Vite, montaggio del serbatoio (2) |
Figura 2. Staffa di supporto del serbatoio remoto
INSTALLAZIONE
| 1. | Figura 2 Installare la nuova staffa del serbatoio. a. Applicare il frenafiletti alle filettature delle viti (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97) b. Installare il serbatoio sulla nuova staffa di montaggio. c. Serrare. Coppia: 10,2–12,9 N·m (90–114 in-lbs) | |
| 2. | Se si installano le staffe del serbatoio nella posizione originale, riutilizzare le viti (1). Vedere il manuale di manutenzione. Passare a COMPLETATO. | |
| 3. | Se si installano le staffe del serbatoio insieme alla bulloneria di aggancio, vedere le istruzioni della bulloneria di aggancio per completare l'installazione. | |
| 4. | Ripetere i passaggi per il lato opposto del veicolo. |
COMPLETATO
| 1. | installare le borse. Vedere il manuale di manutenzione. | |
| 2. | Quando i coperchi delle borse laterali sono aperti, verificare che non vi sia alcun contatto tra serbatoio, tubi flessibili e coperchio. |
