תיקי אוכף עם רתמת חיבור עילית מקולקציית OVERWATCH
941005372024-04-30
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
90202693 | משקפי בטיחות, מפתח ברגים להידוק מומנט, אלכוהול איזופרופיל |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

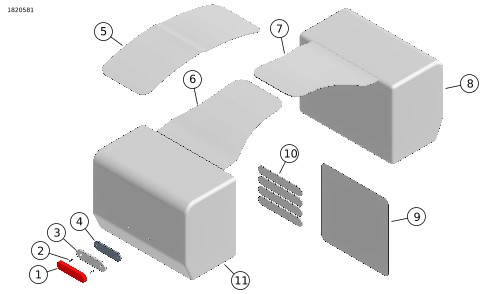

תרשים 1. תכולת הערכה: ערכת תיקי אוכף עם רתמת חיבור עילית מקולקציית Overwatch
טבלה 2. תכולת הערכה: ערכת תיקי אוכף עם רתמת חיבור עילית מקולקציית Overwatch
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 2 | רפלקטור, אדום | לא נמכר בנפרד | יש להזמין ערכת מחזיר אור (מס' חלק 57300436). פריטים 1-4 נכללים. |
| 2 | 2 | בורג | לא נמכר בנפרד | |
| 3 | 2 | לוחית מחזיר האור, חיצונית | לא נמכר בנפרד | |
| 4 | 2 | לוחית מחזיר האור, פנימית | לא נמכר בנפרד | |
| 5 | 1 | כתפיות רתמה, אמצע | לא נמכר בנפרד | יש להזמין ערכת כתפיות לרתמת חיבור עילית (מס' חלק 90202774). הפריטים כוללים את 5-7. |
| 6 | 1 | כתפיות רתמה, ימין | לא נמכר בנפרד | |
| 7 | 1 | כתפיות רתמה, שמאל | לא נמכר בנפרד | |
| 8 | 1 | תיק אוכף, שמאל | 90202773 | |
| 9 | 1 | מגן צבע שקוף | 90202776 | |
| 10 | 4 | רצועת צמדן (סקוץ') | 90202775 | |
| 11 | 1 | תיק אוכף, ימין | 90202773 | |
| 12 | 2 | תיק אטים למים פנימי | 90202777 | לא מוצג |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
- דגמי Nightster משנת 2022 ואילך: רכישה נפרדת של ערכת תמיכה בתיק אוכף Overwatch Throw-Over (חלק מס' 90202689) נדרשת לצורך התקנה.
- דגמי Softail (FLSL, FXBB, FXBBS, FXST) משנת 2018 ואילך: לצורך ההתקנה נדרשת רכישה בנפרד של ערכת תומך לתיק אוכף (מס' חלק 90201777).
- דגמי Dyna מהשנים 2006-2017 ואילך: לצורך ההתקנה נדרשת רכישה בנפרד של ערכת תומך לתיק אוכף (מס' חלק 91017-10A).
- דגמי XL (למעט 1200CX, 1200S, 1200T ו-2002-03 883R) משנת 2000 ואילך: לצורך ההתקנה נדרשת רכישה בנפרד של ערכת תומך לתיק אוכף (מס' חלק 90201324).
פריטים אלה זמינים בסוכנות Harley-Davidson המקומית.
הכנה
| 1. | התקן את מחזיר האור. a. אם מותקן, הסר את התיק האטים למים הפנימי. |
תרשים 4. מכלול מחזיר האור | ||||||||||||
|
תרשים 2. השגת גישה | |||||||||||||
|
תרשים 3. חורי התקנה | |||||||||||||
| 2. | חבר את כתפיות הרתמה בצד שמאל וימין לתיקי האוכף. | |||||||||||||
|
תרשים 5. התקנת כתפיות הרתמה | |||||||||||||
|
תרשים 6. צמדן (סקוץ') לכנפיים | |||||||||||||
|
תרשים 7. חיבור באמצעות "תיק-תק" |
התקנה
הערה
ראה "דרישות התקנה" לתומך תיק האוכף.
ניתן להשתמש בתיקי האוכף עם או ללא מושב נוסע. ניתן להתקין את כתפיות הרתמה מעל מושב הנוסע או מתחתיו, באופן שמספק את ההתאמה הטובה ביותר בהתאם לדגם מושב הנוסע ואופן התקנתו.
| 1. | אם מושב הנוסע מותקן, יש להסירו. | |||||||||||||
| 2. | התקן את תיק האוכף. a. See Figure 8. הכנס את תומך תיק האוכף (1) לתוך בטנת הרשת (2). b. כוונן כנדרש. | |||||||||||||
| 3. | תמוך בתיק האוכף. | |||||||||||||
| 4. | התקן את רצועות הצמדן (סקוץ') הקדמית והאחורית (3, 4). | |||||||||||||
| 5. | חזור על הנוהל בצד השני. |
תרשים 8. התקנת תיק אוכף | ||||||||||||
| 6. | See Figure 9. בדוק את התאמת כתפיות הרתמה בצד שמאל (1) ובצד ימין (2) מעל הכנף האחורית. אל תאבטח את הרצועות בשלב זה. a. אם יש מרווח, התקן את החלק האמצעי של כתפיות הרתמה. b. Velcro הצב את כתפיות הרתמה באמצע. |
תרשים 9. התקנת כתפיות הרתמה | ||||||||||||
| 7. | See Figure 1. בדוק את ההתאמה של מגן הצבע השקוף (9) מתחת לכתפיות הרתמה. a. סמן את מיקומי החיתוך על מגן הצבע. b. הסר את כתפיות הרתמה מאזור הכנף. c. נקה את הכנף בתמהיל של אלכוהול איזופרופיל ומים ביחס 50/50. d. חתוך את מגן הצבע לפי המידות המתאימות והתקן. | |||||||||||||
| 8. | See Figure 10. התקן את כתפיות הרתמה (4, 5) (6, במידת הצורך) מעל הכנף ואבטח. a. חבר את אבזמי השחרור המהיר (1). b. משוך את הרצועות כדי להדק את המכלול. c. אבטח קצוות עודפים של הרצועה (2) עם חוט גמיש (3). |
תרשים 10. כתפיות הרתמה לאחר ההתקנה | ||||||||||||
| 9. | בצע כוונונים כלליים כנדרש. | |||||||||||||
| 10. | ודא שמכלול תיק האוכף מהודק ומחובר היטב לרכב. a. See Figure 11. ודא שיש מרווח נאות בין תיק האוכף (1) לבין צינור המפלט (2). | |||||||||||||
| 11. | אם הסרת מקודם את מושב הנוסע, התקן אותו כעת. |
| 1 | תיק אוכף |
| 2 | מערכת פליטה |
תרשים 11. מרווח מצינור המפלט
הכנות לנסיעה
| 1. | See Figure 12. אם משתמשים בתיק האטים למים: a. התקן את התיק האטים למים בתוך תיק האוכף. b. קבע את התיק האטים למים לתיק האוכף באמצעות הנועלים המגנטיים (1, 2). |
תרשים 12. התקנת התיק האטים למים | ||||||
| 2. | See Figure 13. גלול את החלק העליון של התיק (1) והכנס אותו לתיק האוכף. |
תרשים 13. גלילה מעלה | ||||||
| 3. | See Figure 14. קבע את תיק האוכף. a. חבר את אבזמי השחרור המהיר (1). b. משוך את קצה הרצועה העודף (2) כדי להדק. c. אבטח קצוות עודפים של הרצועה (2) עם חוט גמיש (3). |
תרשים 14. קיבוע תיק האוכף |
תחזוקה
| 1. | השתמש במטלית ללא מוך כדי לנגב אבק או לכלוך שישנם. | |
| 2. | נקה ביסודיות את השטח החיצוני בעזרת מים חמימים וחומר ניקוי עדין. | |
| 3. | אין להשתמש באמצעים מלאכותיים כדי לייבש את החומר במהירות. | |
| 4. | מכיל אחד או יותר מהחומרים הבאים: a. פוליאסטר b. פוליפרופילן c. פוליאתילן d. פוליוויניל כלוריד |
