KIT PENUTUP SPEAKER TAS SADEL
941005722024-05-14
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
90202794xxx, 90202796xxx, 90202793xxx, 90202801 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai.
ISI KIT
Gambar 1. Isi Kit: Penutup Speaker Tas Sadel
Tabel 2. Isi Kit: Kit Penutup Speaker Tas Sadel
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 2 | Gasket penutup tas sadel | 90202509 | |
| 2 | 1 | Penutup speaker tas sadel, kiri, satu warna | Tidak dijual terpisah | |
| 3 | 1 | Penutup speaker tas sadel, kanan, satu warna | Tidak dijual terpisah | |
| 4 | 2 | Label peringatan umum, kapasitas tas sadel | 14003785 | |
| 5 | 2 | Sekrup (tidak ditampilkan) | 10200283 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com.
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets.
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
CATATAN
Speaker dalam kit ini HANYA untuk digunakan pada sistem audio Harley-Davidson® tertentu tahun 2023.5 dan setelahnya. Baca katalog retail SK&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris). Menggunakan speaker ini pada sistem audio Harley-Davidson tahun 2005 atau lebih awal AKAN menyebabkan kerusakan permanen pada sistem audio tersebut.
Persyaratan Pemasangan
Pemasangan kit ini dengan benar membutuhkan penggantian penutup tas sadel. Penutup tas sadel tersedia secara terpisah di dealer Harley-Davidson.
Untuk model CVO dengan modul kunci daya, pemasangan memerlukan pembelian terpisah dari kit pegangan bor 90201116.
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
| 1. | Lepas dan bongkar penutup tas sadel. Lihat manual servis. |
PASANG
Kunci
| 1. | Lihat Gambar 2. Pasang kunci. a. Pasang kunci (1). b. Pasang sekrup (2). Kencangkan. Torque: 2,26–3,39 N·m (20,0–30,0 in-lbs) Tas sadel, kunci, sekrup c. Pasang cam perakitan kabel (5). d. Pasang C-klip (6). |
Singgungan
| 1. | Lihat Gambar 5. Pasang pelat mortise. a. Pasang pelat mortise (8). b. Pasangkan sekrup (9). Kencangkan. Torque: 2,26–3,39 N·m (20–30 in-lbs) Tas sadel, pelat mortise, sekrup |
Aktuator Daya dan Rakitan Gerendel
| 1. | Pasang aktuator daya dan rakitan gerendel. Lihat manual servis. |
Seal Penutup
CATATAN
Jangan sentuh area yang dibersihkan dengan jari Anda setelah membersihkannya.
| 1. | Lihat Gambar 3. Bersihkan area pemasangan yang diberi perapat. a. Bersihkan area pemasangan yang diberi perapat dengan campuran 50 persen alkohol isopropil dan 50 persen air suling. b. Biarkan hingga kering sepenuhnya. | |
| 2. | Lihat Gambar 4. Pasang segel. CATATAN Sejajarkan pipa dengan perapat dengan saluran berusuk (2) pada penutup. a. Kupas backing material sepanjang beberapa inci. b. Tempatkan ujung perapat (3) sejajar dengan area engsel pada jarak maksimum 0,5 cm (0,2 in) (1). c. Oleskan perapat ke area pemasangan, beberapa sentimeter saja setiap kali. CATATAN Jangan meregangkan perapat. d. Potong perapat tepat rata dengan engsel, tidak lebih dari 0,5 cm (0,2 in) dari engsel. e. Setelah keseluruhan perapat dipasang, putar perapat sepenuhnya dan tekan dengan kuat ke tempatnya. f. Pastikan perapat terpasang dengan rapat. |
Penutup
CATATAN
Jika memasang penutup baru, pasang perapat baru yang disertakan. Lihat prosedur nanti di bagian ini.
| 1. | Lihat Gambar 3. Pasang perapat baru (4) jika perapat lama dibuang atau pasang perapat bekas jika masih dalam kondisi baik. | |
| 2. | Lihat Gambar 5. Pasang penutup. a. Sambil menahan penutup (4) di tempatnya, pasang sekrup engsel tas sadel (3). Kencangkan. Torque: 2,26–3,39 N·m (20–30 in-lbs) Sekrup engsel tas sadel b. Pasang tambatan (2) dan sekrup (1). Kencangkan. Torque: 2,26–3,39 N·m (20–30 in-lbs) Tas sadel, tambatan, sekrup |
Engsel
| 1. | Lihat Gambar 5. Pasang engsel sebagai penutup. a. Sejajarkan engsel (6). b. Pasang sekrup unit gerendel (5). Kencangkan. Torque: 3,4–4 N·m (30–35 in-lbs) Tas sadel, rakitan gerendel, sekrup c. Sejajarkan pelat muka. d. Pasang sekrup pelat muka (7). Kencangkan. Torque: 1,41–1,75 N·m (12–15 in-lbs) Tas sadel, pelat muka, sekrup |
Tether
| 1. | Lihat Gambar 5. Lepas tambatan. a. Tempatkan logo pada tambatan (2) menghadap ke atas dan menghadap Anda saat membuka tas sadel. CATATAN Harnes tidak boleh berada di luar tambatan. b. Pasang sekrup (1, 10). Kencangkan. Torque: 2,26–3,39 N·m (20–30 in-lbs) Tas sadel, tambatan, sekrup |
Tuas
| 1. | Lihat Gambar 3. Pasang tuas. a. Pasang gromet baru (3) jika aus atau rusak. b. Pasang tuas (2). c. Pasang sekrup (1). Kencangkan. Torque: 5–6,2 N·m (44–55 in-lbs) Tas sadel, tuas, sekrup |
| 1 | Kunci tas sadel |
| 2 | Sekrup kunci tas sadel (2) |
| 3 | Sekrup pelat muka (3) |
| 4 | Pelat muka |
| 5 | Cam rakitan kabel |
| 6 | C-klip |
Gambar 2. Penguncian Sadel
| 1 | Sekrup tuas |
| 2 | Tuas |
| 3 | Gromet |
| 4 | Seal |
Gambar 3. Perapat Tas Sadel
| 1 | Jarak maksimum 0,2 inci (0,5 cm) |
| 2 | Kanal berusuk |
| 3 | Seal |
Gambar 4. Posisikan Perapat Tas Sadel

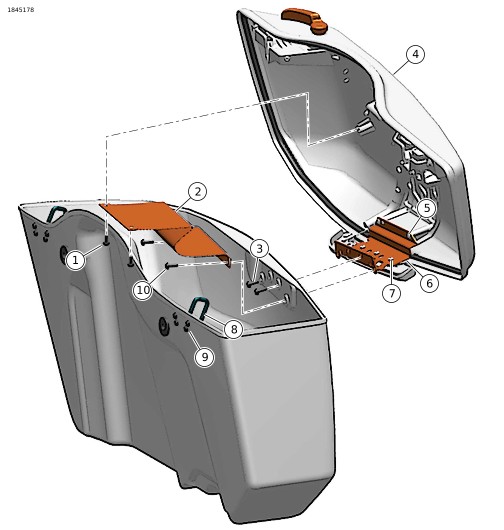

| 1 | Sekrup tambatan (2) |
| 2 | Tether |
| 3 | Sekrup engsel tas sadel |
| 4 | Penutup |
| 5 | Sekrup rakitan kait (panjang) (2) |
| 6 | Engsel |
| 7 | Sekrup pelat muka (pendek) (3) |
| 8 | Pelat mortise (2) |
| 9 | Sekrup pelat mortise (8) |
| 10 | Sekrup tambatan (2) |
Gambar 5. Engsel tas sadel
SELESAI
| 1. | Pasang penutup tas sadel. Lihat manual servis. | |
| 2. | Pasang label kapasitas beban baru di atas label asli di setengah bawah dari tas sadel. |
