גלגל 18 אינץ' מחושל של TOURING גלגל אחורי
941004082024-07-02
מידע כללי
טבלה 1. מידע כללי
ערכות
כלים מוצעים
רמת המיומנות(1)
40900932, 40900933, 40900942
משקפי בטיחות
(1) נדרשים רק כלים פשוטים וטכניקות פשוטות
תכולת הערכה

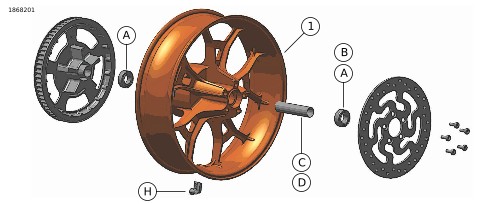

תרשים 1. תכולת הערכה: גלגלים מחושלים אחוריים
טבלה 2. תכולת הערכה: ערכות גלגלים מחושלים אחוריים
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט
כמות
תיאור
מספר חלק
הערות
1
1
גלגל
לא נמכר בנפרד
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה
A
2
ציוד מקורי (OE) מסב, רגיל, ראה טבלה 3 ו- טבלה 4
B
1
OE מסב, ABS***, טבלה 3
C
1
OE שרוול הסרן, ראה טבלה 3 ו- טבלה 4
D
1
OE שרוול הסרן, ראה טבלה 3 ו- טבלה 4
H
1
OE קנה השסתום, ראה טבלה 3 ו- טבלה 4
טבלה 3. ערכת התקנה מיסב גלגל ABS אחורי 41456 מ“מ (C 41456-08)
ערכת התקנה למסב 25 מ"מ של גלגל אחורי ללא ABS ‏(41456-08C)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
C
D
E
F
H
I
J
דגמי FLT משנת 2009 ואילך ללא ABS
16X0.5 אינץ‘
2
1
0
0
0
*
*
*
דגמי FLT משנת 2009 ואילך ללא ABS
18X0.5 אינץ‘
2
1
0
0
0
*
*
*
דגמי VRSCD משנת 2008 ללא ABS
18X5.5 אינץ‘
2
0
0
1
**
*
*
0
דגמי FXCW ו-FXCWC משנת 2008 ואילך ללא ABS
18X8.0 אינץ‘
2
0
1
0
0
*
*
0
דגמי VRSCAW, VRSCDX ו-VRSCF מהשנים 2008 - 2017 ללא ABS
18X8.0 אינץ‘
2
0
0
1
**
*
*
0
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה ‚התקנה‘ כדי לקבוע אם נדרש טריז.
טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל (2)
9276B
C
שרוול הסרן
41349-07
D
שרוול הסרן
41358-08
E
שרוול הסרן
43704-08
F
טריז מיסב***
41447-08
H
גזע שסתום, קצר
43157-83A
I
גזע שסתום, ארוך
43206-01
J
גזע שסתום, משיכה מלאה
40999-87
טבלה 4. ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
E
F
G
H
I
J
2008 FLT עם ABS
16 x 3.0 אינץ‘
1
1
0
1
0
0
1
*
*
0
2009 ומאוחר יותר FLT עם ABS
16X0.5 אינץ‘
1
1
1
0
0
0
0
*
*
*
2009 ומאוחר יותר FLT עם ABS
18X0.5 אינץ‘
1
1
1
0
0
0
0
*
*
*
VRSCDa 2008 עם ABS
18X5.5 אינץ‘
1
1
0
0
1
**
0
*
*
0
VRSCAWa, VRSCDXa, VRSCXa ו-VRSCFa 2008 - 2017 עם ABS
18X8.0 אינץ‘
1
1
0
0
1
**
0
*
*
0
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** מיסב ראשי יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל.
טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276B
B
מיסב, ABS**
9252A
C
שרוול הסרן
41349-07
D
שרוול הסרן
41900-08
E
שרוול הסרן
43704-08
F
טריז מיסב***
41447-08
G
טריז מיסב***
43904-08
H
גזע שסתום, קצר
43157-83A
I
גזע שסתום, ארוך
43206-01
J
גזע שסתום, משיכה מלאה
40999-87
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
  • סוכנות של Harley-Davidson.
  • פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
אזהרה
התקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
לצורך התקנה נכונה של ערכה זו נדרשת רכישה בנפרד של החלקים הבאים הזמינים אצל סוכני Harley-Davidson:
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
הכנה
הערה
  • לפני הסרת הגלגל או התקנתו, יש להסיר את קליפר הבלם האחורי.
  • יש להחליף את פין היתד או מהדק הקפיץ של אום הציר. הם זמינים לרכישה מהסוכן שלך. התייעץ עם הסוכן שלך לגבי מספר החלק הנכון עבור דגם רכבך.
התראה
אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c)
התראה
אין לעשות שימוש חוזר בבורגי ההרכבה של גלגל השרשרת. שימוש חוזר בבורגי ההרכבה של גלגל השרשרת עלול לגרום לאובדן מומנט ונזק למכלול גלגל השרשרת ו/או הרצועה. (00480b)
הסר
1. הסר את מכלול הגלגל האחורי הקיים. עיין במדריך הטיפולים.
a. שמור את הסרן, אום הסרן, דיסק הבלם גלגל השרשרת ותותבי המרווח של הגלגל להתקנת הערכה.
טבלה 5. גלגל שרשרת דיסק אחורי, התאמת חומרה
חומרה
התאמה
בורגי דיסק אחורי (בחר רגיל או חומרת כרום)
5 בורגי דיסק רגילים (43567-92)
כל הדגמים
ערכת בורג כרום (46647-05) כולל 5 ברגים
כל הדגמים
התקנה
הערה
  • התקן תחילה את המיסב הראשי על פי מדריך הטיפולים המתאים ובעזרת מסיר/מתקין מיסב הגלגל.
  • בצד ימין של הגלגל האחורי יש רוטור בלם והוא הצד של המסב הראשי.
  • אין צורך בדסקיות המרווח של המסבים המסופקות בערכת ההתקנה, ואפשר להשליכן.
1. ראה טבלה 3 ו טבלה 4. הרכב על הגלגל את רכיבי ערכת ההתקנה של הגלגל, תוך שימוש בטבלת חלקי השירות המתאימה. עיין במדריך הטיפולים.
2. סעיף התקנת הצמיג התקן את הצמיג על הגלגל.
3. התקן את הגלגל האחורי (1), הסרן המקורי, ותותבי המרווח המקוריים. עיין במדריך הטיפולים.
אזהרה
לאחר תיקון מערכת הבלמים, בדוק את הבלמים במהירות נמוכה. אם הבלמים אינם פועלים כראוי, בדיקה במהירויות גבוהות עלולה לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00289a)
אזהרה
לאחר כל התקנת גלגל ולפני הזזת האופנוע, פמפם את הבלמים על מנת לבנות לחץ במערכת הבלימה. לחץ לא מספיק עלול להשפיע לרעה על ביצועי הבלמים, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00284a)
התקנת הצמיג
הערה
אם הרכב מצויד ב- TPMS , השתמש בקנה שסתום TPMS . כאשר הוא מותקן, קנה השסתום פונה לעבר הצד הגבוה של הרכב. אם הרכב אינו מצויד ב TPMS , התקן את קנה השסתום המושחל (40999-87) הכלול בערכת ההתקנה. השלך את כל קני השסתום אחרים.
1. איור 1 התקן את קנה השסתום (H) בגלגל האחורי. עיין במדריך הטיפולים.
2.
הערה
  • התקן רק את הצמיג המתאים (רכישה בנפרד).
  • אם יש מדבקה של נקודה צהובה על חישוק הגלגל, כוון את הצמיג כך שהנקודה הלבנה בצמיג תימצא בצד הנגדי בכיוון ההפוך ממיקום המדבקה. אם יש מדבקה של נקודה ירוקה על חישוק הגלגל, כוון את הצמיג כך שהנקודה הלבנה בצמיג תימצא מול המדבקה. אם אין מדבקת נקודה כלשהי על החישוק, עיין במדריך הטיפולים.
  • השתמש במגיני פלסטיק על כלי ההתקנה של הצמיג וכלי האחיזה לחישוק בעת התקנת צמיג בגלגל צבוע.
  • בעת התקנת צמיגים, השתמש בכמות נדיבה של חומר סיכה בגלגל ובצמיג.
התקן את הצמיג האחורי החדש (רכישה בנפרד) על הגלגלים. עיין במדריך הטיפולים.
a. צמיג אחורי: 43200045
3. התקן את הדיסק וגלגל השרשרת המקוריים של הבלם האחורי בגלגל באמצעות אביזרי חיבור והתקנה חדשים . עיין במדריך הטיפולים.
4. חזור אל סעיף התקנה .
תחזוקה
יש לטפל בגלגלים באופן סדיר כדי להבטיח שהם ישמרו על הברק המקורי שלהם.
1. נקה משטחים מלוכלכים מאוד של הגלגל בעזרת Harley-Davidson Wheel & Tire Cleaner (מנקה גלגלים וצמיגים). השתמש ב-Harley® Wheel and Spoke Brush (מברשת לגלגל ולחישורים).
2. נקה את הגלגל באופן יסודי באמצעות חומר ניקוי מאיכות טובה כגון Wheel & Tire Cleaner (מנקה גלגלים וצמיגים).
3. לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant.
