DISCO DE FREIO DIANTEIRO (320 MM)
941004062024-07-02
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) |
|---|---|---|
41500215 | Óculos de proteção, torquímetro |  |
(1) Aperte com o valor do torque ou com outras ferramentas e técnicas moderadas necessárias
CONTEÚDO DO KIT

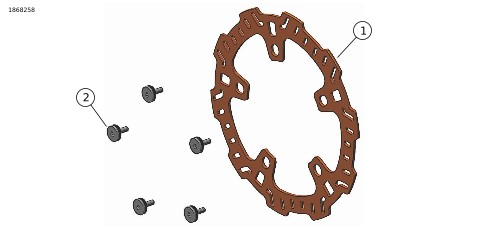

Figura 1. Conteúdo do kit: Disco de Freio Dianteiro (320mm)
Tabela 2. Conteúdo do kit: Kit do disco de freio dianteiro
 | Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
 | 1 | 1 | Rotor de freio, dianteiro (320 mm) | Não se vende separadamente | |
| 2 | 5 | Montagem do parafuso de corpo retificado | 41500196 | |
GERAL
Modelos
Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .
Verifique se está sendo utilizada a versão mais atual da ficha de instruções. A ficha está disponível em: h-d.com/isheets
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
O item está disponível na sua concessionária Harley-Davidson local.
REMOÇÃO
| 1. | Remova a roda dianteira. Veja o Manual de serviço. | |
| 2. | Remova e descarte os parafusos do rotor de freio. | |
| 3. | Remova e descarte os rotores de freio. |
INSTALAÇÃO
AVISO
Não reutilize os parafusos do disco/rotor do freio. A reutilização desses parafusos pode causar perda de torque e danos aos componentes do freio. (00319c)
| 1. | Posicione o novo disco de freio (1) na roda. Veja o Manual de serviço. | |
| 2. | Figura 1 Instalar conjuntos do parafuso de corpo retificado (2). | |
| 3. | Aperte os parafusos (2). Torque: 21,5–26 N·m (16–19 ft-lbs) |
CONCLUÍDO
NOTA
Evite paradas bruscas para os primeiros 500 km (300 mi). Paradas bruscas durante o período de amaciamento desgastarão os discos do freio.
| 1. | Instale a roda dianteira. Veja o Manual de serviço. |
