ROATĂ FORJATĂ TOURING 19 IN. FAȚĂ

941004052024-07-03

INFORMAȚII GENERALE

Tabelul 1. Informații generale

Kituri	Instrumente propuse	Nivelul de calificare⁽¹⁾
43300955, 43300956, 43300964	Ochelari de protecție

(1) Sunt necesare numai instrumente şi tehnici simple

CONȚINUTUL KITULUI

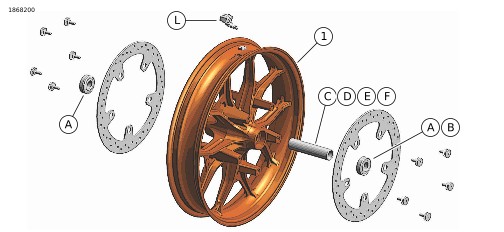

Figura 1. Conținut kit: Roți forjate față

Tabelul 2. Conținut kit: Kituri de roți forjate frontale

	Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
	Articol	Cant.	Descriere	Cod de produs	Observații
	1	1	Roată	Nu se vinde separat
Articole menționate în text, dar care nu sunt incluse în kit
	A	2	Echipament original (OE) Lagăr, obișnuit, Tabelul 3
	B	1	RulmentOE, ABS***, Tabelul 3
	C	1	OE Manșonul punții, Tabelul 3
	D	1	OE Manșonul punții, Tabelul 3
	E	1	OE Manșonul punții, Tabelul 3
	F	1	OE Manșonul punții, Tabelul 3
	L	1	OE Tijă supapă, Tabelul 3

Tabelul 3. Kit de instalare a lagărului de 25 de mm pentru roata din față cu ABS (41454-08B)

Kit de instalare a lagărului de 25 de mm pentru roata din față cu ABS (41454-08B)		ELEMENT (cantitatea folosită și descrierea)
Ajustare	Dimensiunea roților	A	B	C	D	J	K	L	M	N
Touring 2008 și FLHRC cu ABS 2009 și modele ulterioare	16 x 3,0"	1	1	0	1	0	**	*	*	0
Touring cu ABS 2009 și modele viitoare	17 x 3,0"	1	1	0	1	0	0	*	*	*
Touring cu ABS 2008 și modele viitoare	18 x 3,5"	1	1	0	1	**	**	*	*	*
Dyna cu ABS (în afară de FLD, FXDWG și FXDF) 2012 și modele ulterioare	19 x 2,5"	1	1	1	0	**	0	*	*	0
VRSCAW, VRSCD, VRSCF și VRSCDX cu ABS 2008 și modele viitoare	19 x 3,0"	1	1	1	0	**	**	*	*	0
Touring cu ABS 2009 și modele viitoare	19 x 3,5"	1	1	0	1	0	0	*	*	*
Kiturile de instalare sunt proiectate pentru a funcționa cu mai multe stiluri și ajustări de roți. Contactați un dealer Harley-Davidson pentru a verifica dacă roata și kiturile de instalare sunt proiectate și aprobate pentru tipul de motocicletă pe care vor fi instalate. NOTE: * Consultați NOTA de deasupra pasului de instalare a valvei din INSTALARE pentru a determina ce suport al valvei trebuie folosit pentru respectivul kit. Îndepărtați celelalte tije de supapă. Consultați NOTELE pentru pasul kitul roții deasupra ansamblului roții din INSTALARE pentru a determina ce pană de lagăr trebuie folosită pentru kitul și potrivirea roții respective. * Partea roșie a lagărului trebuie instalată spre roată. Lagărul ABS este principalul lagăr. **** Pana lagărului instalată sub lagărul principal.		A	Lagăr, obișnuit					9276A
		B	Lagăr, ABS***					9252
		C	Manșonul punții					41748-08
		D	Manșonul punții					41900-08
		J	Pană lagăr****					41450-08
		K	Pană lagăr****					43903-08
		L	Tija supapei, scurtă					43157-83A
		M	Tija supapei, lungă					43206-01
		N	Tija supapei, de trecere					40999-87

GENERAL

Modele

Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .

Verificaţi că utilizați cea mai recentă versiune a instrucţiunilor. Aceasta este disponibilă la: h-d.com/isheets

Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.

Cerințe pentru montare

OBSERVAȚIE

Capacele accesorii ale butucului nu sunt compatibile cu acest tip de roată.

Pentru instalarea corespunzătoare a acestui kit, este necesară achiziționarea separată a următoarelor piese, disponibile la dealerii Harley-Davidson:

Kit instalare roată (Consultați Tabelul 1 și Tabelul 2 pentru a stabili kit-ul de instalare necesar.)

Două discuri de frână: stoc/brute (piesa nr. 41500158), accesoriu (piesa nr. 41500215) sau consultați Catalogul de vânzări piese și accesorii.
Zece șuruburi de frână (piesa nr. 41500196).

Dispozitiv de îndepărtare și instalare a lagărului roții (94134-09) 94134-09).

Dacă este instalat pe vehicule cu Sistem de monitorizare a presiunii în anvelope (TPMS):

Numai modele din Japonia (piea nr. 42300143)
TOATE modelele, cu excepția Japoniei (piesa nr. 42300142)

Următoarele accesorii originale de motor Harley-Davidson sunt recomandate pentru o întreținere și curățare corespunzătoare:

Chrome Clean & Shine (93600031 (S.U.A.) / 93600082 (Internațional))
Glaze Poly Sealant (93600026 (S.U.A.) / 93600079 (Internațional))
Pensulă pentru roți și spițe Harley® (43078-99)
Wheel & Tire Cleaner (93600024 (S.U.A.) / 93600076 (Internațional))
Protector pentru aluminiu neizolat Harley® (99845-07)

AVERTISMENT

Instalați doar roțile și kiturile de instalare aprobate pentru modelul motocicletei dumneavoastră. Contactați un dealer Harley-Davidson pentru a confirma potrivirea. Roțile și kiturile de montare nepotrivite sau montarea unor roți neaprobate pentru modelul dumneavoastră poate cauza pierderea controlului, fapt care ar putea conduce la deces sau la vătămări grave. (00610c)

AVERTISMENT

Siguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)

OBSERVAȚIE

Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru anul/modelul acestei motociclete și care se procură de la:

Un dealer Harley-Davidson.
La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi. Pentru mai multe informații consultați Întrebări frecvente despre abonamente .

DEMONTAȚI

Îndepărtați ansamblul existent al roții din față. Consultați manualul de service.

a. Păstrați puntea, piulița axului și distanțierele roții pentru instalarea kitului.

MONTAȚI

NOTIFICARE

Nu reutilizați șuruburile discului de frână/rotorului. Reutilizarea acestor șuruburi poate conduce la pierderea cuplului de strângere și la deteriorarea componentelor frânei. (00319c)

1.	Instalați ansamblul Sistem de monitorizare a presiunii pneurilor (TPMS) (L) pe roată. Consultați manualul de service. OBSERVAȚIE Penele lagărului furnizate în kiturile de instalare nu sunt necesare. Aruncați-l.
2.	Asamblați componentele kit-ului de instalare a roții și discul (rile) de frână la roată pe baza tabelului corespunzător cu piese de service. Consultați manualul de service. OBSERVAȚIE Montați mai întâi lagărul principal cu ajutorul manualului de service corespunzător și a KITULUI DE DEMONTARE/MONTARE A LAGĂRULUI ROȚII. Partea din stânga a roții are marcaje PUNCTATE pentru a identifica partea principală a lagărului. Montați anvelopa pe roată. Consultați manualul de service. Echilibrați ansamblul de roată și anvelopă. Consultați manualul de service.
3.	Montați roata din față (1), axa stoc și piulița axului stoc. Consultați manualul de service.

ÎNTREȚINEREA ȘI CURĂȚAREA

Piesele trebuie întreținute în mod regulat pentru a-și păstra luciul și aspectul.

1.	Curățați suprafețele foarte murdare ale roții utilizând soluția de curățare Wheel & Tire Cleaner, aplicată cu peria Harley Wheel and Spoke Brush.
2.	Curățați insistent părțile din crom cu un dispozitiv de calitate, cum ar fi Harley Chrome Clean & Shine.
3.	După curățare și lustruire, protejați finisajul cu etanșantul HARLEY GLAZE POLISH AND SEALANT.
