גלגל 19 אינץ' מחושל של TOURING קדמי
941004052024-07-03
מידע כללי
טבלה 1. מידע כללי
ערכות
כלים מוצעים
רמת המיומנות(1)
43300955, 43300956, 43300964
משקפי בטיחות
(1) נדרשים רק כלים פשוטים וטכניקות פשוטות
תכולת הערכה

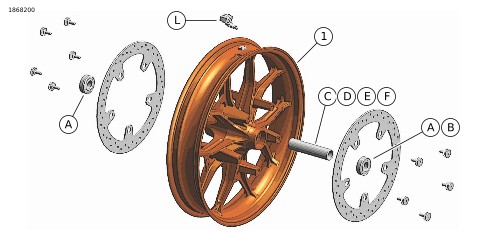

איור 1. תכולת הערכה: גלגלים מחושלים קדמיים
טבלה 2. תכולת הערכה: ערכות גלגלים מחושלים קדמיים
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט
כמות
תיאור
מספר חלק
הערות
1
1
גלגל
לא נמכר בנפרד
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה
A
2
ציוד מקורי (OE) מסב, רגיל, טבלה 3
B
1
OE מסב, ABS***, טבלה 3
C
1
OE שרוול הסרן, טבלה 3
D
1
OE שרוול הסרן, טבלה 3
E
1
OE שרוול הסרן, טבלה 3
F
1
OE שרוול הסרן, טבלה 3
ליטר
1
OE קנה השסתום, טבלה 3
טבלה 3. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
J
K
ליטר
מ.
N
דגמי Touring מהשנים 2008 ודגמי FLHRC מהשנים 2009 ומאוחר יותר עם ABS
16 x 3.0 אינץ‘
1
1
0
1
0
**
*
*
0
דגמי Touring משנת 2009 ומאוחר יותר עם ABS
16X3.0 אינץ‘
1
1
0
1
0
0
*
*
*
דגמי Touring משנת 2008 והלאה עם ABS
16X3.5 אינץ‘
1
1
0
1
**
**
*
*
*
דגמי Dyna משנת 2012 ומאוחר יותר עם ABS (למעט FLD, FXDWG ו- FXDF)
19X2.5 אינץ‘
1
1
1
0
**
0
*
*
0
דגמי VRSCAW, VRSCD, VRSCF, VRSCDX משנת 2008 ומאוחר יותר עם ABS
19X3.0 אינץ‘
1
1
1
0
**
**
*
*
0
דגמי Touring משנת 2009 ומאוחר יותר עם ABS
19X3.5 אינץ‘
1
1
0
1
0
0
*
*
*
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל בהתקנה כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה המסוימים שלך.
** יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. מיסב ABS הוא המיסב הראשי.
*** טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276A
B
מיסב, ABS**
9252
C
שרוול הסרן
41748-08
D
שרוול הסרן
41900-08
J
****טריז מיסב
41450-08
K
****טריז מיסב
43903-08
ליטר
גזע שסתום, קצר
43157-83A
מ.
גזע שסתום, ארוך
43206-01
N
קנה שסתום, מושחל
40999-87
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
הערה
כיסויי נוי (”צלחות“) לגלגל אינם מתאימים לגלגל זה.
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
ערכת התקנת גלגל (עיין בטבלה 1 ובטבלה 2 כדי לקבוע איזו ערכת התקנה נדרשת).
  • שני דיסקי בלם: מקורי/לא מלוטש (מס' חלק 41500158), אביזר (מס' חלק 41500215) או עיין בקטלוג הקמעונאי לחלקים ואביזרים.
  • עשרה בורגי בלמים (מס' חלק 41500196).
כלי להסרה ולהתקנה של מסב גלגל (מס' חלק 94134-09).
אם ההתקנה נעשית בכלי רכב עם מערכת לניטור לחץ אוויר בצמיגים (TPMS):
  • דגמים ליפן בלבד (מס' חלק 42300143)
  • כל הדגמים למעט ליפן (מס' חלק 42300142)
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
  • CHROME CLEAN & SHINE (חומר ניקוי והברקה לכרום) (93600031 (ארה“ב) / 93600082 (בינלאומי))
  • Glaze Poly Sealant (93600026 (ארה“ב) / 93600079 (בינלאומי))
  • Harley® Wheel and Spoke Brush (מברשת לגלגל ולחישורים; 43078-99)
  • WHEEL & TIRE CLEANER (מנקה גלגלים וצמיגים) (93600024 (ארה“ב) / 93600076 (בינלאומי))
  • Harley® Preserve Bare Aluminum Protectant (חומר מגן לאלומיניום חשוף; 99845-07)
אזהרה
התקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
  • סוכנות של Harley-Davidson.
  • פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
הסר
1. הסר את מכלול הגלגל הקדמי הקיים. עיין במדריך הטיפולים.
a. שמור את הסרן, אום הסרן ותותבי המרווח של הגלגל להתקנת הערכה.
התקנה
התראה
אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c)
1. התקן את מכלול מערכת לניטור לחץ הצמיגים (TPMS) (L) על הגלגל. עיין במדריך הטיפולים.
הערה
אין צורך בדסקיות המרווח של המסבים המסופקות בערכות ההתקנה. השלך.
2. הרכב את רכיבי ערכת התקנת הגלגל ואת דיסק(י) הבלם, תוך שימוש בטבלת חלקי השירות המתאימה. עיין במדריך הטיפולים.
הערה
התקן תחילה את המיסב הראשי על פי מדריך הטיפולים המתאים ובעזרת מסיר/מתקין מיסב הגלגל.
  • בצד שמאל של הגלגל יש סימני נקודה לזיהוי הצד של המסב הראשי.
  • התקן את הצמיג בגלגל. עיין במדריך הטיפולים.
  • אזן את מכלול הגלגל והצמיג. עיין במדריך הטיפולים.
3. התקן גלגל קדמי (1), סרן רגיל ואת אום הסרן. עיין במדריך הטיפולים.
תחזוקה וניקיון
יש לטפל בחלקים באופן סדיר כדי להבטיח שהם ישמרו על הברק והנצנוץ המקוריים שלהם.
1. נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Wheel & Tire Cleaner ושימוש במברשת Harley Wheel and Spoke Brush.
2. נקה ביסודיות את הכרום באמצעות מנקה כרום מאיכות טובה, כגון Harley Bright Chrome Cleaner.
3. לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון חומר איטום, ליטוש וזיגוג על בסיס פוליאוריתן HARLEY GLAZE POLISH AND SEALANT.
