RODA FORGED TOURING 19 INCI DEPAN

941004052024-07-03

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
43300955, 43300956, 43300964	Kaca mata keselamatan

(1) Memerlukan alat dan teknik yang mudah sahaja

KANDUNGAN KIT

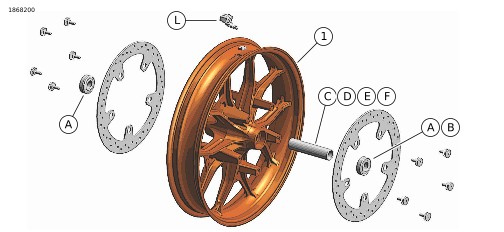

Rajah 1. Kandungan Kit: Roda Palsu Hadapan

Jadual 2. Kandungan Kit: Kit Roda Palsu Hadapan

	Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
	Item	Kuantiti	Penerangan	No. Bahagian	Nota
	1	1	Roda	Tidak dijual secara berasingan
Item disebut dalam teks, tetapi tidak termasuk dalam kit
	A	2	Peralatan Asal (OE) Bearing, tetap, Jadual 3
	B	1	OE Galas, ABS***, Jadual 3
	C	1	OE Lengan gandar, Jadual 3
	D	1	OE Lengan gandar, Jadual 3
	E	1	OE Lengan gandar, Jadual 3
	F	1	OE Lengan gandar, Jadual 3
	L	1	OE Batang injap, Jadual 3

Jadual 3. Kit Pemasangan Roda ABS Bearing 25 mm DEPAN (41454-08B)

Kit Pemasangan Roda ABS Bearing 25 mm DEPAN (41454-08B)		ITEM (Kuantiti Digunakan dan Huraian)
Perlengkapan	Saiz Roda	A	B	C	D	J	K	L	M	N
Kembara 2008 dan FLHRC 2009 dan kemudian dengan ABS	16 x 3.0 inci	1	1	0	1	0	**	*	*	0
Kembara 2009 dan kemudian dengan ABS	17 x 3.0 inci	1	1	0	1	0	0	*	*	*
Kembara 2008 dan kemudian dengan ABS	18 x 3.5 inci	1	1	0	1	**	**	*	*	*
Dyna 2012 dan kemudian dengan ABS (Kecuali FLD, FXDWG dan FXDF)	19 x 2.5 inci	1	1	1	0	**	0	*	*	0
VRSCAW, VRSCD, VRSCF dan VRSCDX 2008 dan kemudian dengan ABS	19 x 3.0 inci	1	1	1	0	**	**	*	*	0
Kembara 2009 dan kemudian dengan ABS	19 x 3.5 inci	1	1	0	1	0	0	*	*	*
Kit pemasangan direka agar sesuai digunakan dengan pelbagai bentuk dan perlengkapan roda yang berlainan. Hubungi pengedar Harley-Davidson untuk mengesahkan roda dan kit pemasangan direka dan diluluskan untuk motosikal yang dipasang dengan komponen tersebut. NOTA: * Lihat NOTA di atas langkah pemasangan injap dalam PEMASANGAN untuk menentukan batang injap yang diperlukan untuk kit tertentu anda. Buang batang injap yang lain. Lihat NOTA bagi kit roda anda di atas langkah pemasangan roda dalam PEMASANGAN untuk menentukan pemipis bearing yang diperlukan untuk kit dan perlengkapan roda tertentu anda. * Bahagian merah bearing mesti dipasang menghadap roda. Bearing ABS adalah bearing utama. **** Pemipis bearing dipasang di bawah bearing utama.		A	Bearing, tetap					9276A
		B	Bearing, ABS***					9252
		C	Lengan gandar					41748-08
		D	Lengan gandar					41900-08
		J	Pemipis bearing****					41450-08
		K	Pemipis bearing****					43903-08
		L	Batang injap, pendek					43157-83A
		M	Batang injap, panjang					43206-01
		N	Batang injap, tarik keluar					40999-87

UMUM

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

CATATAN

Penutup hab aksesori tidak serasi dengan roda ini.

Pemasangan yang betul bagi kit ini memerlukan pembelian berasingan bahagian berikut yang tersedia di pusat pengedar Harley-Davidson:

Kit Pemasangan Roda (Lihat Jadual 1 dan Jadual 2 untuk menentukan kit pemasangan yang diperlukan).

Dua Cakera Brek: stok/mentah (No. bahagian 41500158), aksesori (No. bahagian 41500215) atau lihat Katalog Runcit P&A.
Sepuluh bolt Brek (No. bahagian 41500196).

Penanggal dan Pemasang Bearing Roda (No. bahagian 94134-09).

Jika dipasang di dalam kenderaan dengan Sistem Pemantauan Tekanan Tayar (TPMS):

Model Jepun sahaja (No. bahagian 42300143)
SEMUA model kecuali Jepun (No. bahagian 42300142)

Aksesori Motor Tulen Harley-Davidson berikut dicadangkan untuk penyelenggaraan dan pembersihan yang betul:

Krom Bersih & Bersinar (93600031 (AS) / 93600082 (Antarabangsa))
Pengedap Poli Glis (93600026 (AS) / 93600079 (Antarabangsa))
Berus Roda dan Jejari Harley® (43078-99)
Pembersih Roda & Tayar (93600024 (AS) / 93600076 (Antarabangsa))
Pelindung Aluminium Terdedah Awetan Harley® (99845-07)

AMARAN

Hanya pasangkan roda dan kit pemasangan yang diluluskan untuk model motosikal anda. Hubungi pengedar Harley-Davidson untuk mengesahkan perlengkapan. Roda dan kit pemasangan yang tidak serasi atau pemasangan roda yang tidak diluluskan untuk model anda boleh menyebabkan kehilangan kawalan, dan boleh membawa maut atau kecederaan serius. (00610c)

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)

CATATAN

Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:

Pengedar Harley-Davidson.
Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .

PENANGGALAN

Tanggalkan pemasangan roda depan yang sedia ada. Lihat manual servis.

a. Simpan gandar, nat gandar dan penjarak roda untuk pemasangan kit.

PEMASANGAN

NOTIS

Jangan guna semula cakera brek/skru rotor. Penggunaan semula skru ini boleh menyebabkan kehilangan tork dan kerosakan pada komponen brek. (00319c)

1.	Pasang Sistem Pemantauan Tekanan Tayar (TPMS) pemasangan (L) pada roda. Lihat manual servis. CATATAN Pemipis galas yang disediakan dalam kit pemasangan tidak diperlukan. Buang.
2.	Pasang komponen kit pemasangan roda dan cakera brek pada roda menurut jadual bahagian servis yang sesuai. Lihat manual servis. CATATAN Pasang penggalas utama dahulu menggunakan manual servis yang sesuai dan PENANGGAL/PEMASANG PENGGALAS RODA. Sebelah kiri roda mempunyai tanda DOT untuk mengenal pasti bahagian galas utama. Pasang roda tayar. Lihat manual servis. Roda keseimbangan dan pemasangan tayar. Lihat manual servis.
3.	Pasang roda depan (1), gandar stok dan nat gandar stok. Lihat manual servis.

PENYELENGGARAAN DAN PEMBERSIHAN

Bahagian krom mesti diselenggara secara berkala untuk memastikan ia kekal bersinar dan berkilat seperti asal.

1.	Bersihkan permukaan roda yang kotor menggunakan Pembersih Roda & Tayar dan Berus Roda dan Jejari Harley.
2.	Bersihkan krom menggunakan pembersih krom berkualiti baik seperti pembersih Krom Bersih & Bersinar Harley.
3.	Selepas membersih dan menggilap, meterai kemasan dengan HARLEY GLAZE POLISH AND SEALANT.
