锻造旅行车轮19英寸 前
941004052024-07-03
基本信息
表1。 概述
套件
建议工具
技能水平(1)
43300955, 43300956, 43300964
防护眼镜
(1) 只需要简单的工具和技术
套件内容

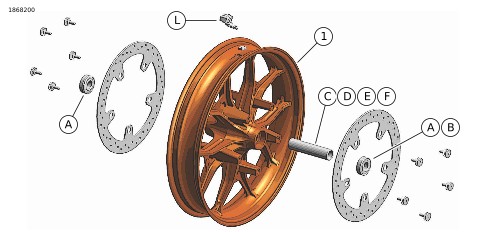

图1。 套件内容： 前锻造车轮
表2。 套件内容： 前锻造车轮套件
在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目
数量
描述
零件编号
注意
1
1
车轮
不单独出售
文字中提到，但套件中不包括的项目：
A
2
原厂设备 (OE)轴承，普通，表3
B
1
OE轴承，ABS***，表3
C
1
OE轴套，表3
D
1
OE轴套，表3
E
1
OE轴套，表3
F
1
OE轴套，表3
L
1
OE阀杆，表3
表3。 25毫米轴承ABS前轮安装套件（41454-08B）
25毫米轴承ABS前轮安装套件（41454-08B）
项目（使用数量和名称）
适配
车轮尺寸
A
B
C
D
J
K
L
M
N
带有ABS的2008年旅行车型和2009年款及之后的FLHRC车型
16 x 3.0英寸
1
1
0
1
0
**
*
*
0
带有ABS的2009年款及之后的Touring车型
17 x 3.0英寸
1
1
0
1
0
0
*
*
*
带有ABS的2008年款及之后的Touring车型
18 x 3.5英寸
1
1
0
1
**
**
*
*
*
带有ABS的2012年款及之后的戴纳车型（除FLD、FXDWG和FXDF）
19 x 2.5英寸
1
1
1
0
**
0
*
*
0
带有ABS的2008年款及之后的VRSCAW、VRSCD、VRSCF以及VRSCDX车型
19 x 3.0英寸
1
1
1
0
**
**
*
*
0
带有ABS的2009年款及之后的Touring车型
19 x 3.5英寸
1
1
0
1
0
0
*
*
*
安装套件的设计适用于许多不同的车轮风格和配件。 请咨询哈雷戴维森经销商确认车轮和安装套件均设计用于将要安装的摩托车并经过批准。
注：
* 参见安装部分中阀安装步骤上面的注意，确定您的具体套件需要使用哪种阀杆。 丢弃其他阀杆。
** 参见安装部分中车轮安装步骤上面针对您车轮套件的注意，确定您的具体车轮套件和配合需要使用哪种轴承填隙片。
*** 安装时轴承红色侧必须朝向车轮。 ABS轴承为主轴承。
**** 轴承填隙片安装于主轴承之下。
A
普通轴承
9276A
B
ABS轴承***
9252
C
车轴套筒
41748-08
D
车轴套筒
41900-08
J
轴承填隙片****
41450-08
K
轴承填隙片****
43903-08
L
短阀杆
43157-83A
M
长阀杆
43206-01
N
拉通阀杆
40999-87
概述
车型
关于车型适配信息，参见 零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。
确定使用的是最新版的说明书。 获取方法： h-d.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
注意
附件轮毂盖不适合此车轮。
正确安装此套件需要单独购买以下零件，这些零件在哈雷戴维森经销商处有售：
车轮安装套件（参见表1和表2确定需要的安装套件。）
  • 两个刹车盘： 原厂/原始（零件编号 41500158）、附件（零件编号 41500215）或查看P&A零售目录。
  • 10个刹车螺栓（零件编号 41500196).
车轮轴承拆卸器和安装器（零件编号 94134-09).
如果安装在带有胎压监测系统（TPMS）的车辆中：
  • 仅限日本车型（零件编号 42300143)
  • 除日本以外的所有车型（零件编号 42300142)
推荐使用以下哈雷戴维森原厂摩托车附件进行正确保养与清洁：
  • Chrome Clean & Shine（镀铬零件清洁上光剂）（93600031（美国市场）/ 93600082（国际市场））
  • 聚合体密封剂（93600026（美国市场）/93600079（国际市场））
  • 哈雷® Wheel and Spoke Brush（车轮与辐条刷）（43078-99）
  • Wheel & Tire Cleaner（车轮与轮胎清洁剂）（93600024（美国市场）/ 93600076（国际市场））
  • 哈雷® Preserve Bare Aluminum Protectant（裸露铝质车轮保护剂）（99845-07）
警告
仅安装批准用于您摩托车车型的车轮和安装套件。 请咨询哈雷戴维森经销商确认配件信息。 车轮和安装套件匹配错误或安装非批准用于您车型的车轮可导致失控，从而有可能造成死亡或重伤。 (00610c)
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：
  • 哈雷戴维森经销商。
  • H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。 更多信息，请参看 关于订阅的常见问题 。
拆卸
1. 拆下现有前轮组件。 参见维修手册。
a. 保留车轴、车轴螺母和车轮隔块，以便用于安装套件。
安装
通告
不得重复使用刹车碟/盘螺丝。 重复使用这些螺丝会导致扭矩损失并对刹车部件造成破坏。 (00319c)
1. 将胎压监测系统 (TPMS)组件（L）安装在车轮上。 参见维修手册。
注意
不需要使用此安装套件中提供的轴承填隙片。 丢弃。
2. 使用适当的维修零件表将车轮安装套件部件和刹车盘组装至车轮。 参见维修手册。
注意
先遵循相应维修手册并使用车轮轴承拆装工具安装主轴承。
  • 车轮的左侧有DOT标记，用于标识主轴承侧。
  • 将轮胎安装到车轮上。 参见维修手册。
  • 平衡车轮和轮胎组件。 参见维修手册。
3. 安装前轮（1）、原厂车轴和原厂车轴螺母。 参见维修手册。
保养与清洁
必须定期保养零件，以保持其原始光泽。
1. 使用Wheel & Tire Cleaner（用哈雷车轮和辐条刷施加）清洁严重污染的车轮表面。
2. 使用优质镀铬零件清洁剂（例如哈雷Chrome Clean & Shine（镀铬零件清洁上光剂））彻底清洁镀铬零件。
3. 清洁和抛光后，用哈雷釉面抛光剂和密封剂密封表面。
