RUEDA TOURING FORJADA DE 19 PULG. DELANTERO
941004052024-07-03
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits
Herramientas sugeridas
Nivel de habilidad(1)
43300955, 43300956, 43300964
Gafas de seguridad
(1) Solo se requieren herramientas y técnicas simples
CONTENIDO DEL KIT

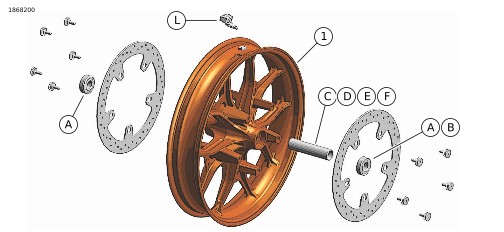

Figura 1. Contenido del kit: Ruedas delanteras forjadas
Tabla 2. Contenido del kit: Kits de ruedas delanteras forjadas
Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo.
Artículo
Cantidad
Descripción
N.º de pieza
Notes
1
1
Rueda
No se vende por separado
Artículos mencionados en el texto, pero no incluidos en el kit
A
2
Cojinete Equipo original (OE), regular, Tabla 3
B
1
OE Cojinete, ABS***, Tabla 3
C
1
Manga del eje OE, Tabla 3
D
1
Manga del eje OE, Tabla 3
E
1
Manga del eje OE, Tabla 3
F
1
Manga del eje OE, Tabla 3
L
1
Vástago de la válvula OE, Tabla 3
Tabla 3. Kit de instalación del cojinete de 25 mm de la rueda DELANTERA con ABS (41454-08B)
Kit de instalación del cojinete de 25 mm de la rueda DELANTERA con ABS (41454-08B)
ARTÍCULO (cantidad usada y descripción)
Montaje
Medida de la rueda
A
B
C
D
J
K
L
M
N
Touring de 2008 y FLHRC de 2009 y posteriores con ABS
16 x 3,0 pulg.
1
1
0
1
0
**
*
*
0
Touring de 2009 y posteriores con ABS
17 x 3,0 pulg.
1
1
0
1
0
0
*
*
*
Touring de 2008 y posteriores con ABS
18 x 3,5 pulg.
1
1
0
1
**
**
*
*
*
Dyna de 2012 y posteriores con ABS (excepto los FLD, FXDWG y FXDF)
19 x 2,5 pulg.
1
1
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF y VRSCDX de 2008 y posteriores con ABS
19 x 3,0 pulg.
1
1
1
0
**
**
*
*
0
Touring de 2009 y posteriores con ABS
19 x 3,5 pulg.
1
1
0
1
0
0
*
*
*
Los kits de instalación están diseñados para funcionar con muchos estilos y adaptaciones diferentes de ruedas. Contacte un concesionario Harley-Davidson para verificar si los kits de rueda e instalación están diseñados y aprobados para la motocicleta en la que están siendo instalados.
NOTAS:
*Vea la NOTA anterior al paso de instalación en INSTALACIÓN para establecer cuál vástago de la válvula debe usar para su kit específico. Deseche el (los) otro(s) vástago(s) de la(s) válvula(s).
** Vea las NOTAS anteriores para su kit de rueda en el paso de armado del conjunto de la rueda en INSTALACIÓN para establecer cuál calza del cojinete se usa para su kit y adaptación de rueda específicos.
*** El lado rojo del cojinete se debe instalar hacia la rueda. El cojinete ABS es el cojinete primario.
**** Calza del cojinete instalada debajo del cojinete primario.
A
Cojinete, regular
9276A
B
Cojinete, ABS***
9252
C
Funda del eje
41748-08
D
Funda del eje
41900-08
J
Calza del cojinete****
41450-08
K
Calza del cojinete****
43903-08
L
Vástago de la válvula, corto
43157-83A
M
Vástago de la válvula, largo
43206-01
N
Vástago de la válvula, traccionar
40999-87
GENERAL
Modelos
Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .
Verificar que se use la versión más actualizada de la hoja de instrucciones. Disponible en: h-d.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
NOTA
Los tapacubos accesorios no son compatibles con esta rueda.
La instalación correcta de este kit requiere la compra por separado de las siguientes piezas, las cuales están disponibles en un concesionario Harley-Davidson:
Kit de instalación de la rueda (consulte la Tabla 1 y la Tabla 2 para determinar el kit de instalación necesario).
  • Dios discos de freno: de fábrica/sin acabado (N.º de pieza 41500158), accesorio (N.º de pieza 41500215), o consultar catálogo de piezas minorista de P&A.
  • Diez tornillos de freno (N.º de pieza 41500196).
Extractor e instalador de cojinetes de ruedas (N.º de pieza 94134-09).
Si se instala en vehículos con Sistema de monitoreo de la presión de los neumáticos (TPMS):
  • Solo modelos de Japón (N.º de pieza 42300143)
  • TODOS los modelos excepto los de Japón (N.º de pieza 42300142)
Los siguientes accesorios Harley-Davidson Genuine Motor Accessories se recomiendan para el mantenimiento y la limpieza correctos:
  • Chrome Clean & Shine (limpieza y brillo para cromo) (93600031 [EE. UU.] / 93600082 [internacional])
  • Glaze Poly Sealant (sellador) (93600026 [EE. UU.] / 93600079 [internacional])
  • Cepillo para radios y ruedas Harley® (43078-99)
  • Wheel & Tire Cleaner (limpiador de ruedas y neumáticos) (93600024 [EE. UU.]/ 93600076 [Internacional])
  • Protector de aluminio desnudo Harley® Preserve (99845-07)
ADVERTENCIA
Solamente debe instalar las ruedas y los kits de instalación aprobados para su modelo de motocicleta. Contacte un concesionario Harley-Davidson para verificar la adaptación. La instalación de ruedas y kits de instalación que no hacen juego o la instalación de ruedas no aprobadas para su modelo puede ocasionar la pérdida del control y causar la muerte o lesiones graves. (00610c)
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:
  • Un concesionario de Harley-Davidson.
  • Portal de Información de Servicios de H-D, con acceso por suscripción disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
EXTRACCIÓN
1. Extraiga el conjunto de la rueda delantera existente. Consulta el manual de servicio.
a. Conserve el eje, la tuerca del eje y los espaciadores de rueda para la instalación del kit.
INSTALACIÓN
AVISO
No vuelva a usar los tornillos del disco/rotor del freno. Volver a usar estos tornillos puede causar la pérdida del par de torsión y daño en los componentes de los frenos. (00319c)
1. Instale el conjunto de Sistema de monitoreo de presión de los neumáticos (TPMS) izquierdo (L) en la rueda. Consulta el manual de servicio.
NOTA
Los tacos del cojinete suministrados en el kit de instalación no son necesarios. Deséchelos.
2. Arma los componentes del kit de instalación de la rueda y disco de freno, usando la tabla de piezas de repuesto correspondiente. Consulta el manual de servicio.
NOTA
Instala primero el cojinete principal usando el manual de servicio apropiado y REMOVEDOR/INSTALADOR DEL COJINETE DE LA RUEDA.
  • El lado izquierdo de la rueda tiene marcas de PUNTOS para identificar el lado del cojinete principal.
  • Instalar el neumático de la rueda. Consulta el manual de servicio.
  • Balancear la rueda y el ensamblaje del neumático. Consulta el manual de servicio.
3. Instale la rueda delantera (1), el eje de fábrica y la tuerca del eje de fábrica. Consulta el manual de servicio.
MANTENIMIENTO Y LIMPIEZA
Las piezas deben recibir mantenimiento regularmente para que conserven el brillo y el lustre original.
1. Limpiar las superficies muy sucias de la rueda con el limpiador para ruedas y neumáticos Wheel & Tire Cleaner, utilizando el cepillo para radios y ruedas Harley Wheel and Spoke Brush.
2. Limpie minuciosamente el cromo con un limpiador para cromo de buena calidad, como el Harley Chrome Clean & Shine.
3. Después de la limpieza y el pulido, sellar el acabado con HARLEY GLAZE POLISH AND SEALANT.
