عجلة TOURING المشغولة مقاس 19 بوصة أمامي
941004052024-07-03
معلومات عامة
الجدول 1. معلومات عامة
المجموعات
الأدوات المقترحة
مستوى المهارة(1)
43300955, 43300956, 43300964
نظارات السلامة
(1) لا يلزم استخدام سوى أدوات وتقنيات بسيطة
محتويات مجموعة الأدوات

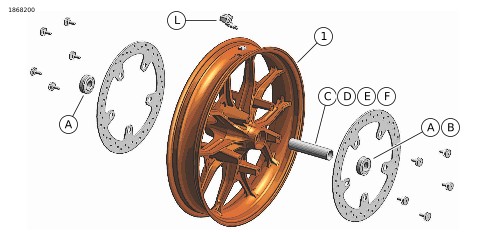

الشكل 1. محتويات المجموعة: العجلات الأمامية المشغولة
الجدول 2. محتويات المجموعة: مجموعات العجلة الأمامية المشغولة
تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها.
العنصر
الكمية
الوصف
قطعة رقم
ملاحظات
1
1
عجلة
لا تُباع بشكل منفصل
العناصر الواردة في النص، وليست مشمولة في المجموعة.
A
2
المعدات الأصلية (OE) محمل، عادي، الجدول 3
B
1
OE المحمل، نظام ABS***، الجدول 3
C
1
OE جلبة المحور، الجدول 3
D
1
OE جلبة المحور، الجدول 3
E
1
OE جلبة المحور، الجدول 3
F
1
OE جلبة المحور، الجدول 3
L
1
OE ساق الصمام ، الجدول 3
الجدول 3. مجموعة أدوات تركيب عجلة محمل 25 مم أمامي للموديلات المزودة بنظام ABS ‏(‎41454-08B)
مجموعة أدوات تركيب عجلة محمل 25 مم أمامي للموديلات المزودة بنظام ABS ‏(‎41454-08B)
العنصر (الوصف والكمية المستخدمة)
التركيب
حجم العجلة
A
B
C
D
J
K
L
M
N
‎2008 Touring وإصدارات 2009 والإصدارات الأحدث من موديلات FLHRC المزودة بنظام ABS
16 x‏ 3.0 بوصة
1
1
0
1
0
**
*
*
0
إصدارات 2009 والإصدارات الأحدث من موديلات Touring المزودة بنظام ABS
17 x‏ 3.0 بوصة
1
1
0
1
0
0
*
*
*
إصدارات 2008 والإصدارات الأحدث من موديلات Touring المزودة بنظام ABS
18 x‏ 3.5 بوصة
1
1
0
1
**
**
*
*
*
إصدارات 2012 والإصدارات الأحدث من موديلات Dyna المزودة بنظام ABS (باستثناء موديلات FLD وFXDWG وFXDF)
19 x‏ 2.5 بوصة
1
1
1
0
**
0
*
*
0
إصدارات 2008 والإصدارات الأحدث من موديلات VRSCAW وVRSCD وVRSCF وVRSCDX المزودة بنظام ABS
19 x‏ 3.0 بوصة
1
1
1
0
**
**
*
*
0
إصدارات 2009 والإصدارات الأحدث من موديلات Touring المزودة بنظام ABS
19 x‏ 3.5 بوصة
1
1
0
1
0
0
*
*
*
تم تصميم مجموعات التركيب لتناسب العديد من الأساليب والتركيبات المختلفة للعجلة. يمكنك التواصل مع وكيل Harley-Davidson للتحقق من أنَّ العجلة ومجموعات التركيب على حد سواء تم تصميمهما واعتمادهما ليتم تركيبهما على الدراجة النارية.
ملاحظات:
* راجع ملاحظة فوق خطورة تركيب الصمام في قسم "التركيب" لتحديد ساق الصمام الذي ينبغي استخدامه مع مجموعة أدوات معينة. تخلص من جميع ساق (سيقان) الصمام الأخرى.
** راجع ملاحظات للتعرّف على مجموعة أدوات العجلة أعلى خطوة تركيب العجلة في قسم "التركيب" لتحديد رفادة المحمل التي ينبغي استخدامها لتجهيزات ومجموعة أدوات عجلة معينة.
*** ينبغي تركيب الجانب الأحمر من المحمل في مواجهة العجلة. محمل ABS هو المحمل الرئيسي.
**** رفادة محمل تم تركيبها أسفل المحمل الرئيسي.
A
محمل، عادي
9276A
B
محمل، ABS***
9252
C
جلبة المحور
‎41748-08
D
جلبة المحور
41900-08
J
رفادة المحمل****
‎41450-08
K
رفادة المحمل****
‎43903-08
L
ساق الصمام، قصير
‎43157-83A
M
ساق الصمام، طويل
43206-01
N
ساق الصمام، مقوى
40999-87
عام
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
ملاحظة
أغطية صرة الملحقات غير متوافقة مع هذه العجلة.
يتطلب التركيب الصحيح لهذه المجموعة شراء قطع الغيار التالية المتوفرة لدى وكيل Harley-Davidson على نحو منفصل:
مجموعة أدوات تركيب العجلة (راجع الجدول 1 والجدول 2 لتحديد مجموعة أدوات التركيب المطلوبة.)
  • قرصا مكابح: المخزون/الأساسي (القطعة رقم 41500158)، القطعة الملحقة (القطعة رقم 41500215) أو راجع كتالوج بيع قطع الغيار والملحقات.
  • عشرة صواميل مكابح (القطعة رقم 41500196).
أداة تركيب وخلع محمل العجلة (القطعة رقم 94134-09).
في حال كانت مُركبة في الدراجات المزودة بنظام مراقبة ضغط الإطارات:
  • موديلات اليابان فقط (القطعة رقم 42300143)
  • جميع الموديلات باستثناء اليابان (القطعة رقم 42300142)
يُوصى باستخدام ملحقات المحرك الأصلية التالية من Harley-Davidson للصيانة والتنظيف بصورة مناسبة:
  • مواد التلميع والتنظيف من الكروم (93600031 (الولايات المتحدة) / 93600082 (عالمي))
  • مانع التسرب البولي المصقول (93600026 (الولايات المتحدة) / 93600079 (عالمي))
  • عجلة Harley® وفرشاة القضيب الشعاعي (43078-99)
  • منظف للعجلات والإطارات (93600024 (الولايات المتحدة) / 93600076 (عالمي))
  • واقي عجلات الألومنيوم المكشوف Harley® Preserve (‏99845-07)
تحذير
لا تركب إلا العجلات وأطقم التركيب المعتمدة دراجة لموديل دراجتك النارية. اتصل بوكيل Harley-Davidson للتحقق من مطابقتها للمواصفات. قد يؤدي استخدام عجلات وأطقم تركيب غير متطابقة أو تركيب عجلات غير معتمدة لموديل دراجتك النارية إلى فقدان السيطرة عليها، الأمر الذي قد يؤدي إلى حدوث وفاة أو إصابة خطيرة. (00610c)
تحذير
تعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:
  • وكلاء Harley-Davidson.
  • بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .
الإزالة
1. قم بإزالة مجموعة العجلة الأمامية الموجودة. راجع دليل الصيانة.
a. احتفظ بمحور العجلة وصامولة محور العجلة ومباعدات العجلة لتركيب المجموعة.
تركيب
ملاحظة
لا تعد استخدام براغي قرص المكبح/الجزء الدوار. قد تؤدي إعادة استخدام هذه البراغي إلى فقدان العزم وتلف مكونات المكبح. (00319c)
1. ركِّب مجموعة نظام مراقبة ضغط الإطار (TPMS) (L) على العجلة. راجع دليل الصيانة.
ملاحظة
رفادات المحمل المتوفرة مع مجموعة أدوات التركيب غير مطلوبة. تخلص منه.
2. جمِّع مكونات مجموعة أدوات تركيب العجلة وقرص (أقراص) المكبح بالعجلة، مستعينًا بجدول أجزاء الخدمة المناسب. راجع دليل الصيانة.
ملاحظة
ركِّب المحمل الرئيسي أولاً مستعينًا بدليل الخدمة المناسب ثم ركِّب أداة تركيب/إزالة محمل العجلة.
  • يحمل الجانب الأيسر من العجلة علامات DOT لتحديد جانب المحمل الرئيسي.
  • ركب إطار العجلة. راجع دليل الصيانة.
  • اضبط اتزان مجموعة العجلة والإطار. راجع دليل الصيانة.
3. قم بتركيب العجلة الأمامية (1) ومحور الدعامة وصامولة محور الدعامة. راجع دليل الصيانة.
الصيانة والتنظيف
تجب صيانة قطع الغيار بانتظام للحفاظ على لمعانها وبريقها الأصلي.
1. نظِّف أسطح العجلات شديدة الاتساخ باستخدام منظف العجلات والإطارات، وذلك بوضعه باستخدام فرشاة العجلات وقضبان العجلات من Harley.
2. نظِّف الكروم جيدًا بمنظف كروم فائق الجودة، على سبيل المثال، Chrome Clean & Shine من Harley.
3. بعد التنظيف والتلميع، ضع مانع تسرب عالي الجودة على الطبقة الخارجية، مثل GLAZE POLISH AND SEALANT من HARLEY.
