FORGED TOURING WHEEL 19 IN. HARAP

941004052024-07-03

PANGKALAHATANG IMPORMASYON

Talahanayan 1. Pangkalahatang Impormasyon

Mga Kit	Mga Iminumungkahing Kagamitan	Antas ng Kasanayan⁽¹⁾
43300955, 43300956, 43300964	Mga Salaming Pangkaligtasan

(1) Mga simpleng kagamitan at teknik lamang ang kinakailangan

MGA NILALAMAN NG KIT

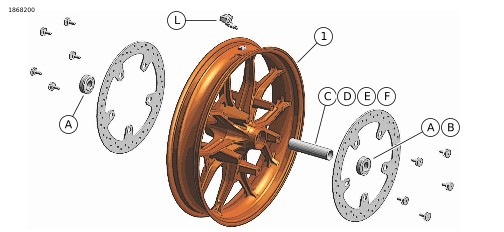

Figure 1. Mga Nilalaman ng Kit: Mga Gulong na Forged sa Harap

Talahanayan 2. Mga Nilalaman ng Kit: Mga Kit ng Gulong na Forged sa Harap

	Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
	Item	Qty	Paglalarawan	Part No. (Piyesa Blg.)	Mga tala
	1	1	Gulong	Hindi ipinagbibili nang hiwalay
Mga bagay na binanggit sa text, ngunit hindi kasama sa kit
	A	2	Orihinal na Kagamitan (OE) Bearing, regular, Talahanayan 3
	B	1	OE Bearing, ABS***, Talahanayan 3
	C	1	OE Axle sleeve, Talahanayan 3
	D	1	OE Axle sleeve, Talahanayan 3
	E	1	OE Axle sleeve, Talahanayan 3
	F	1	OE Axle sleeve, Talahanayan 3
	L	1	OE Valve stem, Talahanayan 3

Talahanayan 3. Kit sa Pagkakabit ng 25 mm Bearing Wheel sa HARAP (41454-08B)

Kit sa Pagkakabit ng 25 mm Bearing Wheel sa HARAP (41454-08B)		ITEM (Dami na Ginamit at Paglalarawan)
Fitment	Sukat ng Gulong	A	B	C	D	J	K	L	M	N
2008 na Touring at 2009 at mas bagong FLHRC na may ABS	16 x 3.0 in	1	1	0	1	0	**	*	*	0
2009 at mas bagong Touring na may ABS	17 x 3.0 in	1	1	0	1	0	0	*	*	*
2008 at mas bagong Touring na may ABS	18 x 3.5 in	1	1	0	1	**	**	*	*	*
2012 at mas bagong Dyna na may ABS (Maliban sa FLD, FXDWG at FXDF)	19 x 2.5 in	1	1	1	0	**	0	*	*	0
2008 at mas bagong VRSCAW, VRSCD, VRSCF at VRSCDX na may ABS	19 x 3.0 in	1	1	1	0	**	**	*	*	0
2009 at mas bagong Touring na may ABS	19 x 3.5 in	1	1	0	1	0	0	*	*	*
Ang mga kit ng pagkakabit ay dinisenyo upang gumana sa maraming iba’t ibang estilo at sukat ng gulong. Makipag-ugnayan sa isang dealer ng Harley-Davidson upang tiyakin na ang gulong at mga kit ng pagkakabit ay parehong dinisenyo at inaprubahan para sa motorsiklong kakabitan ng mga ito. MGA TALA: * Tingnan ang TALA na nasa itaas ng hakbang sa pagkakabit ng balbula na nasa PAGKAKABIT upang matukoy kung aling valve stem ang gagamitin para sa iyong partikular na kit. Itapon ang ibang (mga) valve stem. Tingnan ang MGA TALA para sa kit ng iyong gulong sa itaas ng hakbang ng assembly ng gulong sa PAGKAKABIT upang malaman kung aling bearing shim ang gagamitin para sa iyong partikular na kit at fitment ng gulong. Ang pulang bahagi ng bearing ang dapat ikabit nang nakaharap sa gulong. Ang bearing ng ABS ang siyang pangunahing bearing. *** Ang bearing shim ay nakakabit sa ilalim ng pangunahing bearing.		A	Bearing, regular					9276A
		B	Bearing, ABS***					9252
		C	Axle sleeve					41748-08
		D	Axle sleeve					41900-08
		J	Bearing shim****					41450-08
		K	Bearing shim****					43903-08
		L	Valve stem, maikli					43157-83A
		M	Valve stem, mahaba					43206-01
		N	Valve stem, pull through					40999-87

PANGKALAHATAN

Mga Modelo

Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .

Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: h-d.com/isheets

Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.

Mga Kinakailangan sa Pagkakabit

TALA

Hindi compatible ang mga takip ng accessory hub sa ruwedang ito.

Ang tamang pagkakabit ng kit na ito ay nangangailangan ng hiwalay na pagbili ng mga sumusunod na piyesa na makukuha sa isang dealer ng Harley-Davidson:

Kit ng Pagkakabit ng Gulong (Tingnan ang Talahanayan 1 at Talahanayan 2 upang matukoy ang kinakailangang kit ng pagkakabit.)

Dalawang mga Brake Disc: stock/raw (Bahagi blg. 41500158), accessory (Bahagi blg. 41500215) o tingnan ang P&A Retail Catalog.
Sampung Brake bolts (Bahagi blg. 41500196).

Pantanggal ng Bearing ng Gulong at Pangkabit (Bahagi Blg. 94134-09).

Kung naka-install sa mga sasakyang may Tire Pressure Monitoring System (TPMS):

Mga modelo ng Japan lamang (Piyesa Blg. 42300143)
LAHAT ng mga modelo maliban sa Japan (Piyesa Blg. 42300142)

Ang mga sumusunod na Harley-Davidson Genuine Motor Accessory ay inirerekomenda para sa tamang pagmementina at paglilinis:

Chrome Clean & Shine (93600031 (US) / 93600082 (International))
Glaze Poly Sealant (93600026 (US) / 93600079 (International))
Harley® Wheel and Spoke Brush (43078-99)
Wheel & Tire Cleaner (93600024 (US) / 93600076 (International))
Harley® Preserve Bare Aluminum Protectant (99845-07)

BABALA

I-install lamang ang mga gulong at mga installation kit na naaprubahan para sa iyong modelo ng motorsiklo. Bumisita sa isang dealer ng Harley-Davidson para tiyakin ang pagkakatugma. Ang hindi wastong pagtutugma ng mga gulong at mga installation kit o pag-i-install ng mga gulong na hindi naaprubahan para sa iyong modelo ay maaaring maging sanhi ng pagkawala ng kontrol, na maaaring magresulta sa kamatayan o malubhang pinsala. (00610c)

BABALA

Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)

TALA

Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:

Isang Harley-Davidson dealer.
H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .

ALISIN

Alisin ang umiiral na assembly ng gulong sa harap. Tingnan ang manwal ng serbisyo.

a. Itabi ang axle, axle nut, at mga spacer ng gulong para sa pagkakabit ng kit.

IKABIT

PAUNAWA

Huwag gamiting muli ang mga turnilyo ng brake disc/rotor. Ang muling paggamit ng mga turnilyong ito ay maaaring magresulta sa pagkawala ng torque at pagkapinsala ng mga bahagi ng brake. (00319c)

1.	I-install ang Tire Pressure Monitoring System (System ng Pag-monitor ng Presyon ng Gulong) (TPMS) assembly (L) sa gulong. Tingnan ang manwal ng serbisyo. TALA Ang mga bearing shim na kasama sa mga kit ng pagkakabit ay hindi kinakailangan. Itapon.
2.	I-assemble ang mga bahagi ng kit sa pagkakabit ng gulong at (mga) brake disc sa gulong, gamit ang talahanayan ng mga naaangkop na pamalit na piyesa. Tingnan ang manwal ng serbisyo. TALA Ikabit muna ang pangunahing bearing gamit ang naaangkop na manwal ng serbisyo at PANTANGGAL/PANGKABIT NG BEARING NG GULONG. Ang kaliwang bahagi ng gulong ay may mga markang TULDOK upang matukoy ang pangunahing panig ng bearing. Ikabit ang tire wheel. Tingnan ang manwal ng serbisyo. Ibalanse ang assembly ng rim at gulong. Tingnan ang manwal ng serbisyo.
3.	Ikabit ang gulong sa harap (1), stock axle at stock axle nut. Tingnan ang manwal ng serbisyo.

PAGMEMENTINA AT PAGLILINIS

Dapat regular ang pagmementina ng mga piyesa upang mapanatili nila ang kanilang orihinal na kintab at kinang.

1.	Linisin ang mga labis na naputikang mga ibabaw ng gulong gamit ang Wheel & Tire Cleaner, na ilalagay gamit ang Harley Wheel at Spoke Brush.
2.	Linisin nang mabuti ang chrome gamit ang isang dekalidad na panlinis ng chrome, tulad ng Harley Chrome Clean & Shine.
3.	Pagkatapos ng paglilinis at pagpapakintab, selyuhan ang finish gamit ang HARLEY GLAZE POLISH AT SEALANT.
