RODA TEMPA TOURING 19 INCI DEPAN
941004052024-07-03
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
43300955, 43300956, 43300964
Kacamata pelindung
(1) Hanya memerlukan alat dan teknik sederhana
ISI KIT

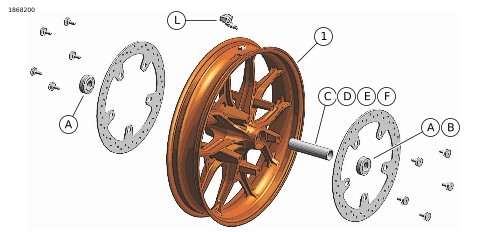

Gambar 1. Isi Kit: Roda Tempa Depan
Tabel 2. Isi Kit: Kit Roda Tempa Depan
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
1
Roda
Tidak dijual terpisah
Item disebutkan dalam teks, tetapi tidak disertakan dalam kit
A
2
Peralatan Asli (OE)Bantalan, biasa, Tabel 3
B
1
OE Bantalan, ABS***, Tabel 3
C
1
OE Selongsong as, Tabel 3
D
1
OE Selongsong as, Tabel 3
E
1
OE Selongsong as, Tabel 3
F
1
OE Selongsong as, Tabel 3
L
1
OE Batang katup, Tabel 3
Tabel 3. Kit Pemasangan Roda ABS Bearing 25 mm DEPAN (41454-08B)
Kit Pemasangan Roda ABS Bearing 25 mm DEPAN (41454-08B)
ITEM (Jumlah Penggunaan dan Deskripsi)
Kesesuaian
Ukuran Roda
A
B
C
D
J
K
L
M
N
Touring 2008; dan FLHRC 2009 dan yang lebih baru, dilengkapi ABS
16 x 3,0 inci
1
1
0
1
0
**
*
*
0
Touring 2009 dan yang lebih baru, dilengkapi ABS
17 x 3,0 inci
1
1
0
1
0
0
*
*
*
Touring 2008 dan yang lebih baru, dilengkapi ABS
18 x 3,5 inci
1
1
0
1
**
**
*
*
*
Dyna (kecuali FLD, FXDWG, dan FXDF) 2012 dan yang lebih baru, dilengkapi ABS
19 x 2,5 inci
1
1
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF dan VRSCDX 2008 dan yang lebih baru, dilengkapi ABS
19 x 3,0 inci
1
1
1
0
**
**
*
*
0
Touring 2009 dan yang lebih baru, dilengkapi ABS
19 x 3,5 inci
1
1
0
1
0
0
*
*
*
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan roda dan kit pemasangan dirancang dan disetujui untuk model sepeda motor yang akan dipasangi.
CATATAN:
* Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan pentil ban lainnya.
** Lihat CATATAN kit roda Anda di atas langkah perakitan roda pada PEMASANGAN untuk menentukan bearing shim yang dapat digunakan untuk kit roda Anda beserta kesesuaiannya.
*** Bearing dengan sisi merah harus dipasang mengarah pada roda. Bearing ABS adalah bearing utama.
**** Shim bearing dipasang di bawah bearing utama.
A
Bearing, reguler
9276A
B
Bearing, ABS***
9252
C
Selongsong as
41748-08
D
Selongsong as
41900-08
J
Shim bearing****
41450-08
K
Shim bearing****
43903-08
L
Pentil ban, pendek
43157-83A
M
Pentil ban, panjang
43206-01
N
Batang katup, dapat ditarik
40999-87
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
CATATAN
Tutup hub aksesori tidak kompatibel dengan roda ini.
Pemasangan yang tepat untuk kit ini memerlukan pembelian terpisah komponen berikut yang tersedia di dealer Harley-Davidson:
Kit Pemasangan Roda (Lihat Tabel 1 dan Tabel 2 untuk menentukan kit pemasangan yang diperlukan.)
  • Dua Cakram Rem: stok/mentah (No. Komponen 41500158), aksesori (No. Komponen 41500215) atau lihat Katalog Retail P&A.
  • Sepuluh baut rem (No. Komponen 41500196).
Pelepas dan Pemasang Bantalan Roda (No. Komponen 94134-09).
Jika dipasang pada kendaraan dengan Sistem Pemantauan Tekanan Ban (TPMS):
  • Hanya model Jepang (No. Komponen 42300143)
  • SEMUA model kecuali model Jepang (No. Komponen 42300142)
Aksesori Motor Asli Harley-Davidson berikut direkomendasikan untuk pemeliharaan dan pembersihan yang tepat:
  • Chrome Clean & Shine (93600031 (AS) / 93600082 (Internasional))
  • Glaze Poly Sealant (93600026 (AS) / 93600079 (Internasional))
  • Sikat Roda dan Jari-jari Harley® (43078-99)
  • Wheel & Tire Cleaner (Pembersih Roda & Ban) (93600024 (AS) / 93600076 (Internasional))
  • Harley® Preserve Bare Aluminum Protectant (99845-07)
PERINGATAN
Hanya pasang roda dan kit pemasangan yang disetujui untuk model sepeda motor. Hubungi dealer Harley-Davidson untuk memastikan kelayakan. Memasang roda dan kit pemasangan yang tidak cocok atau memasang roda yang tidak disetujui untuk model sepeda motor Anda dapat mengakibatkan hilang kendali, yang menyebabkan kematian atau cedera parah. (00610c)
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PELEPASAN
1. Lepas unit roda depan yang terpasang. Lihat manual servis.
a. Simpan as, mur as, dan spacer roda untuk pemasangan kit.
PASANG
PEMBERITAHUAN
Jangan menggunakan kembali sekrup cakram rem/rotor yang pernah dipakai. Penggunaan kembali sekrup ini dapat mengakibatkan hilangnya torsi dan kerusakan pada komponen rem. (00319c)
1. Pasang perakitan Sistem Pemantauan Tekanan Ban (TPMS) (Kiri) di atas roda. Lihat manual servis.
CATATAN
Bantalan shim yang disediakan dalam kit pemasangan tidak diperlukan. Sisihkan.
2. Rakit komponen kit pemasangan roda dan cakram rem ke roda, menggunakan tabel komponen servis yang sesuai. Lihat manual servis.
CATATAN
Pasang bantalan utama terlebih dahulu dengan menggunakan manual servis dan PELEPAS/PEMASANG BANTALAN RODA yang sesuai.
  • Sisi kiri roda memiliki tanda DOT untuk mengidentifikasi sisi bantalan utama.
  • Pasang roda ban. Lihat manual servis.
  • Seimbangkan roda dan rakitan ban. Lihat manual servis.
3. Pasang roda depan (1), as bawaan, dan mur as bawaan. Lihat manual servis.
PEMELIHARAAN DAN PEMBERSIHAN
Komponen harus diperiksa secara berkala agar tetap selalu mengkilap dan berkilau.
1. Bersihkan permukaan roda yang sangat kotor menggunakan Wheel & Tire Cleaner, yang diaplikasikan dengan Sikat Roda dan Jari-jari Harley.
2. Bersihkan menyeluruh bagian krom menggunakan pembersih krom berkualitas, seperti Harley Chrome Clean & Shine.
3. Setelah dibersihkan dan dipoles, kunci lapisan akhir menggunakan Harley-Davidson GLAZE POLY SEALANT.
