鍛造TOURINGホイール 19インチ フロント
941004052024-07-03
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
43300955, 43300956, 43300964 | セーフティグラス |  |
(1) 簡単なツールとテクニックがあれば大丈夫です
キット内容

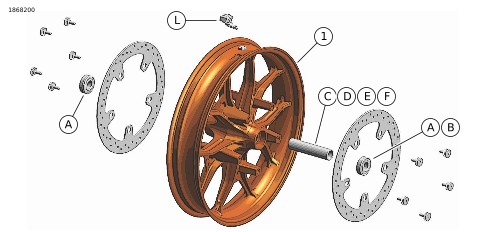

図1。 キット内容: フロント鍛造ホイール
表2。 キット内容: フロント鍛造ホイールキット
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 1 | ホイール | 別売りなし | |
キットには含まれない本文中記載のアイテム | |||||
| A | 2 | |||
| B | 1 | |||
| C | 1 | |||
| D | 1 | |||
| E | 1 | |||
| F | 1 | |||
| L | 1 | |||
表3。 フロント25 mmベアリングABSホイールインストールキット(41454-08B)
フロント25 mmベアリングABSホイールインストールキット(41454-08B) | アイテム(使用された数量と詳細) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
適合車両 | ホイールサイズ | A | B | C | D | J | K | L | M | N |
2008年のTouringおよび2009年以降のFLHRC (ABS装備車) | 16 x 3.0インチ | 1 | 1 | 0 | 1 | 0 | ** | * | * | 0 |
2009年以降のTouringモデル(ABS装備車) | 17 x 3.0インチ | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
2008年以降のTouringモデル(ABS装備車) | 18 x 3.5インチ | 1 | 1 | 0 | 1 | ** | ** | * | * | * |
2012年以降のDyna (ABS装備車) (FLD、FXDWGおよびFXDFを除く) | 19 x 2.5インチ | 1 | 1 | 1 | 0 | ** | 0 | * | * | 0 |
2008年以降のVRSCAW、VRSCD、VRSCFおよびVRSCDX (ABS装備車) | 19 x 3.0インチ | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
2009年以降のTouringモデル(ABS装備車) | 19 x 3.5インチ | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
インストールキットは、さまざまなホイールスタイルや適合品とともに機能するように設計されています。 ホイールとインストールキットが取り付ける車両用にデザインおよび許可されているかを確認するには、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。 注記: *お持ちの特定のキットに、どのバルブステムを使用するか判断するには、取り付けのバルブ取り付け手順上にある注記を参照します。 他のバルブステムは廃棄してください。 **どのベアリングシムがお持ちの特定のホイールキットと適合品に使用されるかを判断するには、取り付けのホイールアッセンブリー手順上にあるお持ちのホイールキットの注記を参照してください。 ***ベアリングの赤色い側は、ホイールに向かって取り付けられる必要があります。 ABSベアリングがプライマリーベアリングです。 ****ベアリングシムはプライマリーベアリングの下で取り付けられます。 | A | ベアリング、レギュラー | 9276A | |||||||
B | ベアリング、ABS*** | 9252 | ||||||||
C | アクスルスリーブ | 41748-08 | ||||||||
D | アクスルスリーブ | 41900-08 | ||||||||
J | ベアリングシム**** | 41450-08 | ||||||||
K | ベアリングシム**** | 43903-08 | ||||||||
L | バルブステム、-ショート | 43157-83A | ||||||||
M | バルブステム、-ロング | 43206-01 | ||||||||
N | バルブステム、プルスルー | 40999-87 | ||||||||
概略
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: h-d.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
注記
アクセサリーハブキャップはこのホイールには使用できません。
このキットを正しく取り付けるには、ハーレーダビッドソン ジャパン正規販売網店で販売されている次のパーツを別途購入する必要があります。
ホイール取り付けキット(必要な取り付けキットを確認するには、表1および表2を参照してください。)
- 2個のブレーキディスク： 在庫/生(部品番号 41500158)、アクセサリー(部品番号 41500215)、またはP&Aリテールカタログを参照してください。
- ブレーキボルト10本(部品番号 41500196).
ホイールベアリングリムーバー/インストーラー(部品番号 94134-09).
タイヤ空気圧監視システム(TPMS)搭載車に取り付ける場合：
- 日本向けモデルのみ(部品番号 42300143)
- 日本向けモデルを除く全モデル(部品番号 42300142)
正しくメンテナンスおよびクリーニングを行うには、次のハーレーダビッドソン純正モーターアクセサリーを使用することが推奨されます。
- Chrome Clean & Shine (クロームクリーン&シャイン) (93600031 (米国) / 93600082 (米国以外))
- Glaze Poly Sealant (グレイズポリッシュシーラント) (93600026 (米国) / 93600079 (米国以外))
- Harley®ホイールとスポークブラシ(43078-99)
- Wheel & Tire Cleaner (ホイール&タイヤクリーナー) (93600024 (米国)および93600076 (米国以外))
- Harley® Preserve Bare Aluminum Protectant (ハーレープリザーブベアアルミ保護剤) (99845-07)
警告お持ちのモデルの車両に許可されたホイールとインストールキットのみを取り付けてください。 適合性を確認するには、ハーレーダビッドソンジャパン正規販売網店にお問い合わせください。 ホイールおよびインストールキットが合わないか、お持ちのモデルに許可されていないホイールを取り付けると、コントロールが失われる場合があり、死亡したり重傷を負うおそれがあります。 (00610c)
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
取り外し
| 1. | 既存のフロントホイールアッセンブリーを取り外します。 サービスマニュアルを参照してください。 a. アクスル、アクスルナットおよびホイールスペーサーをキット取り付け用に保管します。 |
取り付け
ご注意
ブレーキディスク/ロータースクリューは再使用しないでください。 再使用するとトルクが失われブレーキ構成部品が破損するおそれがあります。 (00319c)
| 1. | タイヤ圧監視システム (TPMS)アッセンブリー(L)をホイールに取り付けます。 サービスマニュアルを参照してください。 注記 取り付けキットに付属するベアリングシムは、必要ありません。 廃棄する。 | |
| 2. | 該当する交換用パーツ表を使って、ホイール取り付けキットのコンポーネントとブレーキディスクをホイールに組み立てます。 サービスマニュアルを参照してください。 注記 該当するサービスマニュアルおよびWHEEL BEARING REMOVER/INSTALLER (ホイールベアリングリムーバー/インストーラー)を使ってプライマリーベアリングを先に取り付けます。
| |
| 3. | フロントホイール(1)、標準アクスル、標準アクスルナットを取り付けます。 サービスマニュアルを参照してください。 |
メンテナンスおよびクリーニング
パーツは、初期の輝きと艶を保つために、定期的にメンテナンスをする必要があります。
| 1. | ひどく汚れたホイールは、Harley Wheel and Spoke Brush (ハーレーホイール&スポークブラシ) に Wheel & Tire Cleaner (ホイール&タイヤクリーナー) をつけて、表面をきれいにします。 | |
| 2. | Harley Chrome Clean & Shine (ハーレークロームクリーナー&シャイン)等の品質が良いクロームクリーナーでクローム面をよく磨きます。 | |
| 3. | 清掃と磨き作業が終わったら、Harley Glaze Polish and Sealant（ハーレーグレイズポリッシュ&シーラント) で仕上げ面を保護します。 |
