KOVANÉ 19-PALCOVÉ KOLESO PRE MODELY TOURING. PREDNÁ ČASŤ:
941004052024-07-03
VŠEOBECNÉ INFORMÁCIE
Tabuľka 1. Všeobecné informácie
Súpravy
Navrhované nástroje
Úroveň obtiažnosti(1)
43300955, 43300956, 43300964
Ochranné okuliare
(1) Požadujú sa len jednoduché nástroje a techniky
OBSAH SÚPRAVY

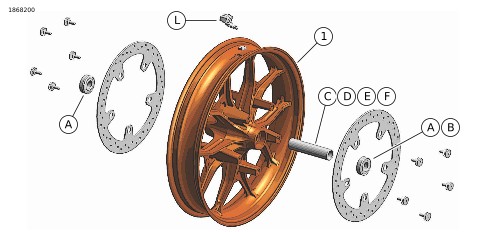

Obrázok 1. Obsah súpravy: Predné kované kolesá
Tabuľka 2. Obsah súpravy: Súpravy predných kovaných kolies
Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti.
Položka
Množstvo
Popis
Part No.
Poznámky
1
1
Koleso
Nepredáva sa samostatne
Položky zmienené v texte, ktoré nie sú súčasťou súpravy
A
2
Originálna výbava (OE) Ložisko, bežné, Tabuľka 3
B
1
OE Ložisko, ABS***, Tabuľka 3
C
1
OE Puzdro nápravy, Tabuľka 3
D
1
OE Puzdro nápravy, Tabuľka 3
E
1
OE Puzdro nápravy, Tabuľka 3
F
1
OE Puzdro nápravy, Tabuľka 3
L
1
OE Driek ventilu, Tabuľka 3
Tabuľka 3. Montážna súprava ložiska predného kolesa pre priemer osi 25 mm, model s ABS (41454-08B)
Montážna súprava ložiska predného kolesa pre priemer osi 25 mm, model s ABS (41454-08B)
POLOŽKA (použité množstvo a opis)
Vhodné modely
Rozmery kolesa
A
B
C
D
J
K
L
M
N
Touring 2008 a FLHRC 2009 a novšie s ABS
16 × 3,0"
1
1
0
1
0
**
*
*
0
Touring 2009 a novšie s ABS
17 × 3,0"
1
1
0
1
0
0
*
*
*
Touring 2008 a novšie s ABS
18 × 3,5"
1
1
0
1
**
**
*
*
*
Dyna 2012 a novšie s ABS (okrem FLD, FXDWG a FXDF)
19 × 2,5"
1
1
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF a VRSCDX 2008 a novšie s ABS
19 × 3,0"
1
1
1
0
**
**
*
*
0
Touring 2009 a novšie s ABS
19 × 3,5"
1
1
0
1
0
0
*
*
*
Montážne súpravy sú navrhnuté tak, aby fungovali pre najrôznejšie štýly a vybavenie kolies. Kontaktujte predajcu motocyklov Harley-Davidson a overte, či sú montážne súpravy aj koleso navrhnuté a schválené pre motocykel, na ktorý sa montujú.
POZNÁMKY:
* Podľa pokynov v POZNÁMKE v časti MONTÁŽ, v kroku popisujúcom montáž ventilčeka, určite, ktorý vzduchový ventilček sa má použiť pre konkrétnu súpravu. Ostatné vzduchové ventilčeky zahoďte.
** Podľa pokynov v POZNÁMKACH pre vašu súpravu kolies, nad krokom popisujúcom montáž kolesa v časti MONTÁŽ, určite, ktorú ložiskovú podložku je potrebné použiť pre danú súpravu kolies a model.
*** Červenú stranu ložiska je potrebné namontovať smerom ku kolesu. Ložisko systému ABS je hlavné ložisko.
**** Ložisková podložka namontovaná pod hlavným ložiskom.
A
Ložisko bežné
9276A
B
Ložisko, ABS***
9252
C
Puzdro nápravy
41748-08
D
Puzdro nápravy
41900-08
J
Ložisková podložka****
41450-08
K
Ložisková podložka****
43903-08
L
Vzduchový ventilček, krátky
43157-83A
M
Vzduchový ventilček, dlhý
43206-01
N
Vzduchový ventilček, prevlečný
40999-87
VŠEOBECNÉ INFORMÁCIE
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu diely a príslušenstvo (P&A) , v časti www.harley-davidson.com .
Overte si, že používate najaktuálnejšiu verziu návodu. Je k dispozícii na: h-d.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
POZNÁMKA
Doplnkové čiapky náboja nie sú s týmto kolesom kompatibilné.
Na správnu montáž tejto súpravy sa vyžadujú samostatne zakúpené nasledujúce diely od predajcu motocyklov Harley-Davidson:
Montážna súprava kolesa (pozrite si Tabuľku 1 a Tabuľku 2 na určenie požadovanej montážnej súpravy).
  • Dva brzdové kotúče: výrobné/neopracované (č. dielu 41500158), príslušenstvo (č. dielu 41500215) alebo si pozrite maloobchodný katalóg dielov a príslušenstva.
  • Desať brzdových skrutiek (č. dielu 41500196).
Nástroj na demontáž a montáž ložiska kolesa (č. dielu 94134-09).
Ak sú namontované vo vozidlách so systémom monitorovania tlaku v pneumatikách (TPMS):
  • Iba japonské modely (č. dielu 42300143)
  • VŠETKY modely okrem Japonska (č. dielu 42300142)
Na správnu údržbu a čistenie odporúčame nasledujúce originálne príslušenstvo Harley-Davidson Genuine Motor Accessories:
  • Čistiaci a leštiaci prípravok na pochrómované povrchy Chrome Clean & Shine (93600031 (USA) / 93600082 (medzinár.))
  • Konzervačný prostriedok Glaze Poly Sealant (93600026 (USA) / 93600079 (medzinár.))
  • Kefa na kolesá a drôty výpletu Harley® (43078-99)
  • Čistič kolies a pneumatík Wheel & Tire Cleaner (93600024 (USA) / 93600076 (medzinár.))
  • Ochrana hliníkových plôch Harley® Preserve Bare Aluminum Protectant (99845-07)
VÝSTRAHA
Vykonávajte montáž iba kolies a montážnych sád, ktoré sú schválené pre daný model motocykla. Overenie možnosti montáže vykonajte u predajcu Harley-Davidson. Použitie nevhodných kolies a montážnych sád alebo montáže kolies, ktoré nie sú schválené pre daný model môže spôsobiť stratu kontroly nad motocyklom, čo môže viesť k smrti alebo ťažkému zraneniu. (00610c)
VÝSTRAHA
Na správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka pre tento model a modelový rok motocykla, ktorá je dostupná u:
DEMONTÁŽ
1. Demontujte existujúcu zostavu predného kolesa. Pozrite si servisnú príručku.
a. Uschovajte nápravu, maticu nápravy a vymedzovacie podložky kolesa na montáž súpravy.
MONTÁŽ
UPOZORNENIE
Nepoužívajte opakovane brzdový kotúč ani skrutky rotora. Opakované použitie týchto skrutiek môže spôsobiť stratu krútiaceho momentu a poškodenie brzdových súčastí. (00319c)
1. Namontujte zostavu Systém monitorovania tlaku v pneumatikách (TPMS) (Ľ) na koleso. Pozrite si servisnú príručku.
POZNÁMKA
Ložiskové podložky, ktoré sú súčasťou montážnych súprav, nie sú potrebné. Zahoďte.
2. Namontujte súčasti montážnej súpravy kolesa a brzdový kotúč na koleso podľa údajov v príslušnej tabuľke servisných dielov. Pozrite si servisnú príručku.
POZNÁMKA
Najprv podľa príslušnej servisnej príručky namontujte primárne ložisko pomocou nástroja na montáž a demontáž ložiska kolesa.
  • Ľavá strana kolesa má značky DOT, ktoré označujú stranu hlavného ložiska.
  • Namontujte pneumatiku kolesa. Pozrite si servisnú príručku.
  • Zarovnajte zostavu pneumatiky a kolesa. Pozrite si servisnú príručku.
3. Namontujte predné koleso (1), štandardnú nápravu a maticu štandardnej nápravy. Pozrite si servisnú príručku.
ÚDRŽBA A ČISTENIE
Diely je potrebné pravidelne ošetrovať, aby si zachovali svoj pôvodný lesk.
1. Veľmi znečistené povrchy kolesa očistite pomocou čistiaceho prostriedku na kolesá a pneumatiky Wheel & tire Cleaner naneseného na kefu na kolesá a drôty Harley Wheel and Spoke Brush.
2. Dôkladne očistite chrómový povrch kvalitným čističom pochrómovaných povrchov, ako je Harley Chrome Clean & Shine.
3. Po očistení a vyleštení aplikujte na povrch konzervačný prostriedok HARLEY GLAZE POLISH AND SEALANT..
