Kits | Ferramentas sugeridas | Nível de habilidade(1) |
---|---|---|
68000372 | Óculos de proteção |
Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | |||||
---|---|---|---|---|---|

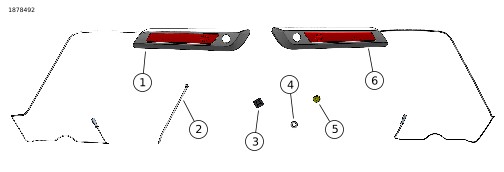

Item | Qtd. | Descrição | Part No. | Notas | |
1 | 1 | Luz de marcação lateral do alforje, direita | 68000384 | ||
2 | 14 | Abraçadeira | 10006 | ||
3 | 12 | Retentor, correia de cabo | 69200342 | ||
4 | 1 | Arruela | 6703 | Gabarito de perfuração | |
5 | 4 | Ilhó, chicote de fios | 12100225 | ||
6 | 1 | Luz de marcação lateral do alforje, esquerda | 68000385 |
1. | Remova o fusível principal. Veja o Manual de serviço. | |
2. | Remova os alforjes. Veja o Manual de serviço. |
1. | Figura 2 Passagem de fio de alforje de broca. | |||
| Figura 2. Localização da perfuração superior do alforje | |||
| Figura 3. Localização da perfuração superior do alforje | |||
2. | Figura 4 Perfure a passagem inferior do fio do alforje. a. Aplique fita adesiva no alforje na área do furo. b. Veja Figura 1 e Figura 5 . Use a arruela plana (4) do kit como guia de localização da perfuração, colocando a arruela plana contra a superfície do alforje, tocando apenas o raio na lateral e na parte inferior do alforje. c. Marque o alforje no centro do furo na arruela. d. Faça um furo de 1/8 pol. como piloto. e. Faça um furo de 7/16 pol. . | |||
| Figura 4. Localização da perfuração do furo inferior do alforje Figura 5. Localização da perfuração do furo inferior do alforje | |||
3. | Remova a placa frontal da dobradiça do alforje. Veja o Manual de serviço. |
1. | Instale o conjunto da lâmpada marcadora do alforje na dobradiça. Aperte os parafusos da placa frontal. Torque: 1,36–1,69 N·m (12–15 in-lbs) | |
2. | Instale o conjunto da dobradiça e da tampa no alforje. Veja o Manual de serviço. a. Instale o anel isolante no arnês do marcador lateral e insira-o através do orifício perfurado superior. b. Instale o cabo retrátil. Veja o Manual de serviço. c. Passe a folga do chicote através do anel isolante do orifício superior. | |
3. | NOTA
a. A âncora do cabo mais próxima do anel isolante superior manterá o laço do fio. Antes de apertar, prenda cuidadosamente a braçadeira nesta âncora, feche a tampa e inspecione se há fiação visível. Se visível, remova a folga adicional entre a lâmpada e o anel isolante superior. Com a tampa aberta, o fio não deve ser esticado ao entrar no anel superior. | |
4. | Instale o anel isolante no arnês do marcador lateral e insira-o através do furo inferior. | |
5. | Figura 7 Se estiver instalando um kit de lâmpada de marcação (peça N.º 68000372) com um kit de lâmpadas internas (peça N.º 68000425) em cada alforje, será necessária a compra separada de dois jumpers do chicote de fios de acessórios traseiros (peça N.º 69203366). a. Instale o chicote de fios de ligação através do orifício inferior do alforje, conforme mostrado, e encaminhe os dois chicotes de fios das lâmpadas juntos. b. Conecte aos conectores do chicote de fios na parte inferior do alforje. | |
6. | Desconecte o conector do chicote original na parte traseira de cada lâmpada traseira de funcionamento/pisca/freio. a. Instale o jumper do chicote de iluminação (peça nº 69203270) alinhado com o chicote da lâmpada de giro original. b. Fixe no suporte do pára-lama, garantindo que não haja contato com peças móveis ou escapamento. | |
7. | Arnês seguro que se estende para fora do alforje com uma âncora e uma alça de cabo. Evite deformar o anel mantendo um pequeno laço de arame na saída. Certifique-se de que a folga não entre em contato com as peças móveis. |
1. | Conecte o chicote da lâmpada durante a instalação do alforje. Veja o Manual de serviço. | |
2. | Instale o fusível principal. Veja o Manual de serviço. | |
3. | LIGUE a ignição, mas não dê a partida no veículo. | |
4. | Verifique se toda a iluminação está funcionando corretamente. Caso contrário, verifique as conexões e a fiação. |
