KIT DE INSTALACIÓN DE SUBWOOFER SECUNDARIO HARLEY-DAVIDSON AUDIO POWERED BY ROCKFORD FOSGATE
941006082024-07-02
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
69203434 | Gafas de seguridad, llave dinamométrica |  |
(1) Es necesario apretar al valor del par de apriete u otras herramientas moderadas y técnicas
CONTENIDOS DEL KIT

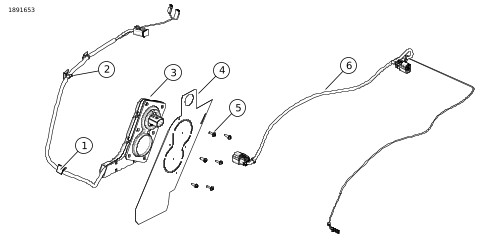

Figura 1. Contenido del kit: Kit de instalación de subwoofer secundario Harley-Davidson Audio Powered By Rockford Fosgate
Tabla 2. Contenido del kit: Kit de instalación de subwoofer secundario Harley-Davidson Audio Powered By Rockford Fosgate
 | Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
 | 1 | 6 | Anclaje, correa de cables | 69200342 | |
| 2 | 8 | Correa de cables | 10065 | |
| 3 | 1 | Cableado interno con montaje en panel | No se vende por separado | |
| 4 | 1 | Plantilla, perforación | 76001389 | |
| 5 | 6 | Tornillo, T15 | 10200065 | |
| 6 | 1 | Cableado, subwoofer secundario | No se vende por separado | |
GENERALIDADES
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de Piezas y accesorios (Piezas y accesorios) (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com .
Compruebe que se esté usando la versión más actual de la hoja de instrucciones. Está disponible en: h-d.com/isheets
Contacte con el Centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (solamente EE. UU.) o al 1-414-343-4056.
Requisitos de instalación
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere el Manual de servicio y Manual de diagnóstico eléctrico (EDM) correspondientes al modelo y año de la motocicleta.
- Estos artículos se encuentran disponibles en su concesionario local de Harley-Davidson.
- Para esta instalación, se requiere comprar por separado un kit de subwoofer principal (n.° 76001376).
- Para esta instalación, se requiere la compra por separado de un kit de amplificador secundario (N.º de pieza 76001444).
- Para esta instalación, se requiere comprar por separado un kit de subwoofer secundario (n.° 76001377).
Se recomienda que la instalación la lleve a cabo un técnico de un concesionario de Harley-Davidson.
Para garantizar un rendimiento de audio adecuado, se requiere la configuración del altavoz en el Unidad de control de infoentretenimiento (IFCU)O se requiere Digital Technician II (DT II) para la configuración de audio y la actualización del firmware del amplificador.
PREPARACIÓN
NOTA
Modelos con seguridad: Desactive el sistema de seguridad. Vea el manual de servicio.
| 1. | Quite las alforjas izquierda y derecha. Vea el manual de servicio. | |
| 2. | Extraiga las cubiertas laterales izquierda y derecha. Vea el manual de servicio. | |
| 3. | Quite el fusible principal. Vea el manual de servicio. | |
| 4. | Extraiga el asiento. Vea el manual de servicio. |
MODIFICAR ALFORJA
Únicamente vehículos sin altavoces de tapa de alforja
NOTA
El área completa de la plantilla de perforación debe hacer contacto con la alforja para que los agujeros queden en la posición correcta.
| 1. | Figura 2 Coloque la plantilla de perforación (1) en la parte trasera de la alforja izquierda con el lado naranja contra la superficie. NOTA Tenga mucho cuidado y no dañe la superficie pintada. Se recomienda marcar los orificios con un marcador de punta suave, luego medir las marcas con una escala o calibradores para asegurarse de que el orificio esté alineado con el panel interno del arnés. a. Ponga la plantilla de perforación (1) sobre el ojal de montaje trasero (2). b. Siga el contorno (3) de la alforja debajo de la arandela de caucho (2). c. Doble la plantilla de perforación (5) en la parte inferior de la alforja, donde está indicado. d. Use cinta adhesiva (4) para fijar la plantilla de perforación (1) en varios lugares. | |
| 2. | Modifique la alforja izquierda. NOTA Tenga mucho cuidado de no cortar fuera del perímetro del agujero del conector para evitar que el panel quede suelto o el sello de junta pierda su eficacia. a. Centre las ubicaciones de perforación marcadas (A y B) en la plantilla. b. Perfore seis agujeros de montaje en la ubicación (A). Diámetro: 6 mm (¼ in) c. Perfore dos agujeros de paso para los conectores en la ubicación (B). Diámetro: 70 mm (2¾ in) d. Lije suavemente los bordes del agujero para desbarbarlo. |
| 1 | Plantilla de perforación |
| 2 | Arandela aislante |
| 3 | Contorno de la alforja |
| 4 | Cinta (4) |
| 5 | Doblez de plantilla |
Figura 2. Plantilla de perforación (típica)
EXTRACCIÓN
Vehículos equipados con conectores de panel
NOTA
Tenga cuidado, ya que los tornillos del panel de cableado tienen parches de bloqueo que se pueden deshacer con facilidad.
| 1. | Quite el panel de cableado de audio de equipo original de la alforja izquierda. Vea el manual de servicio. | |
| 2. | Saque el cableado de audio del interior de la alforja. |
INSTALACIÓN
| 1. | Coloque el panel de cableado. a. Figura 3 Instale el panel de cableado (5) . | |||||||||||||||||
|
Figura 3. Panel de cableado del amplificador | |||||||||||||||||
| 2. | Si posee altavoces de tapa de alforja y/o cierres automáticos, consulte EDM. De lo contrario, prosiga con el paso 5. a. Figura 1 El conector original de 6 vías del cableado de la cerradura/altavoces de la alforja izquierda [288B] se reemplaza por el conector de 8 vías del cableado del subwoofer secundario (6). b. Quite todos los cables del conector original de 6 vías del cableado de la alforja izquierda [288B]. c. Figura 4 Quite los tapones de sellado de las cavidades 1, 2, 3 y 4 (como se detalla a continuación) del nuevo conector de 8 vías del cableado de la alforja izquierda [288B]. d. Si hay altavoces equipados, coloque el cable LBE/O en la cavidad 1 (1). e. Si hay altavoces equipados, coloque el cable LBE/GY en la cavidad 2 (2). f. Si hay cierres automáticos equipados, inserte el terminal del cable de cierre automático (TN/O) en la cavidad 3 (3). g. Si hay cierres automáticos equipados, inserte el terminal del cable de apertura automática (TN/R) en la cavidad 4 (4). |
Figura 4. Vista del conector [288B] | ||||||||||||||||
| 3. | Figura 1 Si hay cierres automáticos equipados, retire los tapones de sellado de la cavidad 1 y 2 del conector de panel de 8 vías de la alforja izquierda [288A] (3). a. Figura 5 Tome el cableado del audio/cierre que quitó de la alforja anteriormente e inserte el terminal del cable TN/O de cierre automático en la cavidad 3 (3). b. Inserte el terminal del cable TN/R de apertura automática en la cavidad 4 (4). |
Figura 5. Vista del conector de panel de 8 vías [288A] | ||||||||||||||||
| 4. | Pase los cables de los cierres automáticos por la parte inferior del panel, siguiendo el cableado del audio. | |||||||||||||||||
| 5. | Figura 3 Instale la cubierta del panel de cableado (2). | |||||||||||||||||
| 6. | Figura 3 El cableado interior deberá quedar como se muestra. Al instalar el kit de subwoofer, se utilizarán anclajes/correas de cables y guías. | |||||||||||||||||
| 7. | Figura 1 Coloque el cableado del subwoofer secundario (6). NOTA Si va a incluir kits de altavoces adicionales, primero debe colocar esos componentes antes de realizar cualquier conexión. Consulte las instrucciones de instalación del kit de altavoces o de cableado correspondiente. | |||||||||||||||||
|
Figura 6. Colocación del cableado (izquierdo) | |||||||||||||||||
| 8. | Pase el cableado hacia adelante entre el guardabarros trasero y la estructura hasta llegar a la zona de la caja de la batería. a. Figura 7 Enchufe el conector del cableado externo de la alforja izquierda [351B] al del cableado de salida del amplificador de la alforja derecha [351A] (4) (ambos identificados con cinta adhesiva azul). |
Figura 7. Vista superior de la disposición del cableado externo debajo del asiento | ||||||||||||||||
| 9. | Figura 8 Pase la rama restante del cableado exterior de la alforja izquierda a lo largo del cableado del amplificador de la alforja derecha y sujétela con correas de cable. a. Quite el tapón de sellado de la cavidad 5 y 6 del conector de 6 vías de la alforja derecha [289B]. b. Inserte el terminal del cable BK en la cavidad 5 (1). | |||||||||||||||||
|
Figura 8. Conector de 6 vías de la alforja derecha [289B] | |||||||||||||||||
| 10. | Cubra los conectores libres con los tapones de sellado provistos. |
Finalización
NOTA
Para evitar posibles daños al sistema de sonido, verifique que el encendido esté APAGADO antes de instalar el fusible principal.
Termine la instalación de todos los kits de audio antes de realizar estas operaciones.
| 1. | Instale el asiento. Luego de instalar el asiento, tire de él hacia arriba para comprobar que esté seguro. Vea el manual de servicio. | |
| 2. | Instale el fusible principal. Vea el manual de servicio. | |
| 3. | Instale las cubiertas laterales. Vea el manual de servicio. | |
| 4. | Instale las alforjas. Vea el manual de servicio. |
CONFIGURAR
| 1. | Configure el sistema SOLO después de que se hayan instalado todos los kits de accesorios de audio. | |
| 2. | Encienda el vehículo en el modo de accesorios. | |
| 3. | En Unidad de control de infoentretenimiento (IFCU): a. Selecciona: Ícono de ajustes. b. Selecciona: Ajustes de sonido. c. Siga las indicaciones en pantalla para configurar el sistema de audio. | |
| 4. | Al finalizar, apague el vehículo durante 60 segundos. | |
| 5. | Vuelva a encenderlo y verifique que el sistema de audio funcione bien. |
