ערכת רמקול שלב I ושלב II - יחידת מעטפת תחתונה בדגמי Twin Cooled או TOUR-PAK (מס' חלק 76000984 ו-76000985)

941001592021-02-15

QUAKE

כללי

הערה

ניתן לסרוק את קוד ה-QR רק באפליקציית השמע של Harley-Davidson.

הרמקולים ומערכת השמע החדשים שהותקנו יאפשרו את פעולת השמע רק לאחר הגדרת התצורה שלהם באמצעות האפליקציה לשמע של Harley-Davidson או על ידי סוכנות מורשית של Harley-Davidson.

טבלה 1.

מערכת שמע Harley-Davidson בשיתוף עם Rockford Fosgate®
ערכה	קוד QR
76000984 (דור I)
76000985 (דור II)

הערה

הרמקולים, המגברים והחיווט של כלי רכב של Harley-Davidson מדורות שונים לא תוכננו לפעול יחד ופעולתם המשותפת לא נבדקה. אנא התייעץ עם הסוכנות שלך כדי להבטיח ביצועים והתאמה באופן מיטבי.

הרמקולים של Harley-Davidson בשיתוף עם Rockford Fosgate® מתוכננים לפעולה אקוסטית מיטבית עם רמקולים אחרים מאותו שלב (I או II). אותות הפלט של הרמקול מוקצים על-ידי APP, כולל המיקום ומספר השלב. אם הקצאות הפלט, מספרי השלב והמיקומים של הרמקול מוגדרות באופן שגוי, לא ייגרם נזק, אך ניתן לצפות לירידה ברמת הביצועים.

דגמים

הערה

רמקולים אלה מיועדים לשימוש אך ורק עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2014 ומעלה . שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson מהשנים 2006-2013 יגרום נזק בלתי-הפיך לרמקולים אלה. שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2005 ומטהיגרום נזק בלתי-הפיך למערכות אלה.

למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).

ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: h-d.com/isheets

יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.

דרישות התקנה

הורד את האפליקציה Harley-Davidson audio.

פריטים אלה זמינים בסוכנות Harley-Davidson שלך.

דגמי FLHTKSE‏, FLTRUSE ו-Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת דונגל ומגבר ראשי של Harley-Davidson (מס' חלק 76000997) לצורך התקנה זו.
דגמי FLHTKSE‏, FLTRUSE ו-Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה למגבר ראשי של Harley-Davidson (מס' חלק 76000974 ו-76001045) לצורך התקנה זו.
דגמי FLHTKSE‏, FLTRUSE ו-Touring משנת 2014 ואילך: ייתכן שתידרש רכישה נפרדת של ערכת התקנה למגבר משני של Harley-Davidson (מס' חלק 76000975) לצורך התקנה זו. הגורם הקובע הוא אם יש שישה רמקולים ומעלה וכיצד מוקצים ערוצי המגבר.
דגמי Tri Glide משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה למגבר ראשי של Harley-Davidson (מס' חלק 76000976 או 76001046) לצורך התקנה זו.
דגמי FLHTKSE‏, FLTRUSE ו-Touring או Tri Glide משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה של רתמת חיווט עבור רמקול בדגמי Tour-Pak של Harley-Davidson (מס' חלק 76000977) לצורך התקנה זו.
דגמי Touring משנת 2014 ואילך: ייתכן שתידרש רכישה נפרדת של ערכת התקנה של רתמת חיווט עבור יחידת מעטפת תחתונה מקוררת אוויר של Harley-Davidson (מס' חלק 76000978) לצורך התקנה זו.

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)

מומלץ שטכנאי בסוכנות Harley-Davidson יבצע את ההתקנה.

תכולת הערכה

ראה איור 6 ו טבלה 2 .

הכנה

אזהרה

כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)

הערה

גיליון הוראות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.

1.	הסר את תיק האוכף השמאלי (אם קיים).
2.	הסר את הכיסוי שבצד השמאלי. הערה דגמים עם אבטחה: השביתו את מערכת האבטחה.
3.	הסר את הנתיך הראשי.

הסר

1.	הסר את בורגי הקיבוע של שבכת הרמקול והרמקול המקוריים. a. שמור את הברגים להתקנה.
2.	הסר את שבכת הרמקול.
3.	נתק את יחידות ההדקים והסר את הרמקול מהמארז
4.	חזור על שלבים 1 עד 3 בצד השני.

התקנה

הערה

See Figure 6. שבכות הרמקול החדשות מיועדות כל אחת לצד מסוים. סמלי הפס והמגן צריכים לפנות לעבר הצד הפנימי.

ודא כיוון נכון של סמל הכידון והמגן לפני שתמשיך.

הערה

מחברי להב שונים בגודלם מונעים טעויות בהרכבה.

1.	See Figure 6. התקן את הרמקול (2, 5 או 3, 4) במארז. הערה ודא כיוון נכון של סמל הכידון והמגן לפני שתמשיך. a. ראה איור 3 או איור 4 . כוון את הרמקול במארז. b. חבר את לוחות ההדקים של הרמקול.
2.	התקן את שבכת הרמקול (1 או 6).
3.	התקן את הברגים. הדק. מומנט: 1,6–2,2 N·m (14–19 in-lbs) a. הדק את כל ארבעת הברגים באופן צולב.
4.	חזור על שלבים 1 עד 3 בצד השני.

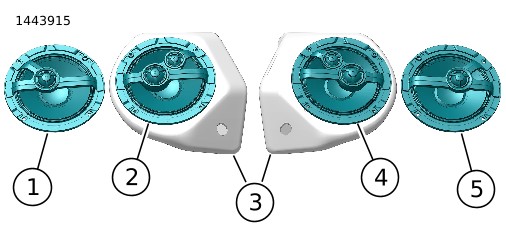

1	רמקול שלב 1 בצד ימין
2	רמקול שלב 2 בצד ימין
3	מארזי הרמקול בצד ימין ובצד שמאל
4	רמקול שלב 2 בצד שמאל
5	רמקול שלב 1 בצד שמאל

תרשים 3. כיוון הרמקול ב-Tour-Pak

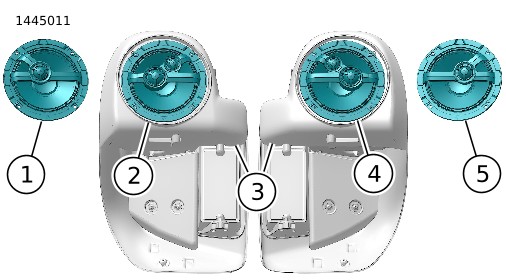

1	רמקול שלב 1 בצד שמאל
2	רמקול שלב 2 בצד שמאל
3	מארזי הרמקול בצד שמאל ובצד ימין
4	רמקול שלב 2 בצד ימין
5	רמקול שלב 1 בצד ימין

תרשים 4. כיוון הרמקול המקורר באוויר

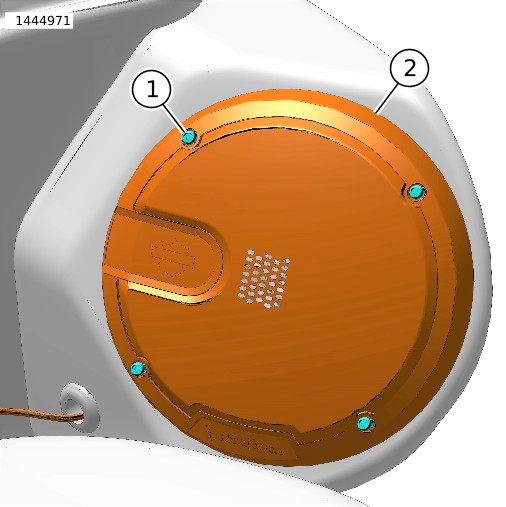

1	בורג (4)
2	שבכת הרמקול (שלב 1 או 2)

תרשים 5. שבכה ביחידת בית רמקול נתיקה (צד שמאל מוצג)

סיום

הערה

כדי למנוע נזק אפשרי למערכת הקול, ודא שההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי.

1.	התקן את הנתיך הראשי.
2.	העבר את מערכת ההצתה למצב ON (מחובר), אבל אל תתניע את האופנוע.
3.	ודא כי כל הרמקולים פועלים, ושתפקוד איזון הרמקולים מלפנים/מאחור ("פיידר") פועל באופן תקין. a. אם לא, בדוק את חיווט הרמקולים. b. ראה "הגדרת אפליקציה" למידע על אות ערוץ הרמקול.
4.	התקן את כיסוי הצד השמאלי.
5.	התקן את תיק האוכף השמאלי (אם קיים).

הגדרת האפליקציה

1.	Unresolved graphic link גישה למערכת השמע. a. צמד את המכשיר (1) למערכת. b. היכנס אל תפריטי האפליקציה (2) כדי להגדיר את מערכת השמע של הרכב.
2.	Unresolved graphic link מסך תפריט ראשי. a. סמל תפריט ראשי (1). b. אפס או שנה מספר הזיהוי האישי (PIN) של האבטחה (2). c. ערוך ושנה את שם המערכת (3). d. הגדר תמונה של אופנועך עבור התפריט הראשי (4). e. מחוון חיבור Bluetooth. לוכסן על הסמל מציין: לא מחובר (5).
3.	Unresolved graphic link מסך תפריט הגדרות. a. סמל תפריט הגדרות (1). b. השתמש כדי לסרוק את קוד ה-QR‏ (2) בדף המידע. c. הגדרה ידנית של שלב 1 או שלב 2 לרמקולים, של מיקום הרמקולים ושל רעש לבן לשם הקצאת מיקומי הרמקולים.
4.	Unresolved graphic link מסך הגדרות האקוולייזר. a. סמל הגדרות האקוולייזר (1) b. כיוון 7 התדרים של ערוצי האקוולייזר (2). c. בחירות מוגדרות אישית או קבועות מראש של האקוולייזר (3).
5.	Unresolved graphic link מסך תפריט האבחון. a. סמל תפריט האבחון (1) מציג את מצב מערכת השמע. b. פתיחת מסך בדיקת הרמקול (2). c. רענון של מצב הרמקול והמגבר (3) לאחר תיקון רכיב. d. בחירת רמקול לבדיקת הרעש הלבן ופעולתו (4). e. חזרה למסך תפריט האבחון (5).

חלקי שירות

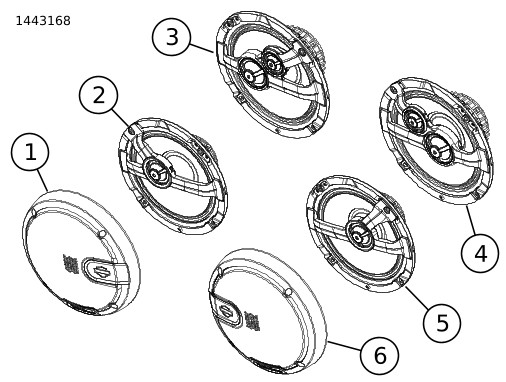

תרשים 6. חלקי שירות, ערכת רמקול אחורי 6.5 אינץ‘ BOOM! AUDIO

טבלה 2. חלקי שירות

פריט	תיאור (כמות)	מספר חלק	מספר ערכה
1	שבכת הרמקול, שלב 1	76001028	76000984
1	שבכת הרמקול, שלב 2	76001030	76000985
2	רמקול, שלב 1	76000998	76000984
3	רמקול, שלב 2	76000999	76000985
4	רמקול, שלב 2	76001011	76000985
5	רמקול, שלב 1	76001010	76000984
6	שבכת הרמקול, שלב 1	76001029	76000984
6	שבכת הרמקול, שלב 2	76001031	76000985
