ערכת רמקול שלב I ושלב II - מכסה תיק אוכף (מס' חלק 76000986)
941001602021-02-05
QUAKEכללי
הערה
ניתן לסרוק את קוד ה-QR רק באפליקציית השמע של Harley-Davidson.
הרמקולים ומערכת השמע החדשים שהותקנו יאפשרו את פעולת השמע רק לאחר הגדרת התצורה שלהם באמצעות האפליקציה לשמע של Harley-Davidson או על ידי סוכנות מורשית של Harley-Davidson.
טבלה 1.
מערכת שמע Harley-Davidson בשיתוף עם Rockford Fosgate® | |
|---|---|
ערכה | קוד QR |
76000986 (שלב I) |  |
76000987 (שלב II) |  |
הערה
הרמקולים, המגברים והחיווט של כלי רכב של Harley-Davidson מדורות שונים לא תוכננו לפעול יחד ופעולתם המשותפת לא נבדקה. אנא התייעץ עם הסוכנות שלך כדי להבטיח ביצועים והתאמה באופן מיטבי.
הרמקולים של Harley-Davidson בשיתוף עם Rockford Fosgate® מתוכננים לפעולה אקוסטית מיטבית עם רמקולים אחרים מאותו שלב (I או II). אותות הפלט של הרמקול מוקצים על-ידי APP, כולל המיקום ומספר השלב. אם הקצאות הפלט, מספרי השלב והמיקומים של הרמקול מוגדרות באופן שגוי, לא ייגרם נזק, אך ניתן לצפות לירידה ברמת הביצועים.
דגמים
הערה
רמקולים אלה מיועדים לשימוש אך ורק עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2014 ומעלה . שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson מהשנים 2006-2013 יגרום נזק בלתי-הפיך לרמקולים אלה. שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2005 ומטהיגרום נזק בלתי-הפיך למערכות אלה.
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
הורד את האפליקציה לנייד של Harley-Davidson.
- דגמי FLHTKSE, FLTRUSE ו-Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת דונגל ומגבר ראשי של Harley-Davidson (מס' חלק 76000997) לצורך התקנה זו.
- דגמי FLHTKSE, FLTRUSE ו-Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה למגבר ראשי של Harley-Davidson (מס' חלק 76000974 ו-76001045) לצורך התקנה זו.
- דגמי FLHTKSE, FLTRUSE ו-Touring משנת 2014 ואילך: ייתכן שתידרש רכישה נפרדת של ערכת התקנה למגבר משני של Harley-Davidson (מס' חלק 76000975) לצורך התקנה זו. הגורם הקובע הוא אם יש שישה רמקולים ומעלה וכיצד מוקצים ערוצי המגבר.
- דגמי FLHTKSE ו-FLTRUSE משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה של רתמת רמקולים של Harley-Davidson (מס' חלק 76000979) לצורך התקנה זו.
פריטים אלה זמינים בסוכנות Harley-Davidson שלך.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
מומלץ שטכנאי בסוכנות Harley-Davidson יבצע את ההתקנה.
הכנה
אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
| 1. | הסר את תיק האוכף השמאלי. | |
| 2. | הסר את הכיסוי שבצד השמאלי. | |
| 3. | הערה דגמים עם אבטחה: השביתו את מערכת האבטחה. |
הסר
הערה
רכיבי רמקולים חדשים מוצגים בגרפיקה, יצרן ציוד המקורי דומה.
| 1. | איור 3 נתק את מחברי הרתמה של מערכת השמע של היצרן המקורי. | |
| 2. | הסר את בורגי הגריל (5). | |
| 3. | הסר את גריל הרמקול המקורי (1). | |
| 4. | הסר את בורגי הרמקול (3). | |
| 5. | הסר את הרמקול המקורי (4) ממכסה תיק האוכף. | |
| 6. | חזור על ההליך בצד השני. |
התקנה
הערה
יש לצבוע מכסים ללא גימור של תיקי אוכף לפני התקנת הרמקולים.
לצורך התקנה זו נדרשת רכישה נפרדת של ערכת התקנת רמקול לתיק אוכף של Harley Davidson. סעיף דרישות התקנה
| 1. | איור 5 התקן את הרמקול (2, 5 או 3, 4) במכסה תיק האוכף. הערה הבורג הארוך (3), הבורג הקצר (5), תותב המרווח (6) ורתמת החיווט נכללים בערכת ההתקנה לרתמת החיווט של תיק האוכף (מס' חלק 76000979). ראה "דרישות התקנה". a. איור 4 כוון את הרמקול במכסה אוכף. | |
| 2. | איור 3 התקן את בורגי הרמקול הארוכים (3). a. הדק לסירוגין את הברגים. b. הדק. מומנט: 1,1–1,7 N·m (10–15 in-lbs) בורג רמקול | |
| 3. | התקן את המרווחים (6) במכסה תיק האוכף (2). | |
| 4. | התקן את גריל הרמקול (1) במכסה תיק האוכף (2). | |
| 5. | התקן בורגי גריל קצרים (5). a. הדק לסירוגין את הברגים. b. הדק. מומנט: 1,1–1,7 N·m (10–15 in-lbs) בורג רמקול | |
| 6. | חבר את מחברי הרתמה החדשים של מערכת השמע. a. המחברים ייעודיים וניתן להתקין אותם רק בכיוון מסוים. b. הוסף אזיקונים ותפסים לחיווט ממערכת ההתקנה למגבר כדי לתפוס את הרתמה בתוך תיק האוכף כנדרש. | |
| 7. | חזור על ההליך בצד השני. |
| 1 | שבכת הרמקול (שלב 1 או 2) |
| 2 | מכסה תיק אוכף |
| 3 | בורג, ארוך (רמקול) |
| 4 | רמקול (שלב 1 או 2) |
| 5 | בורג, קצר (גריל) |
| 6 | מרווח (4) |

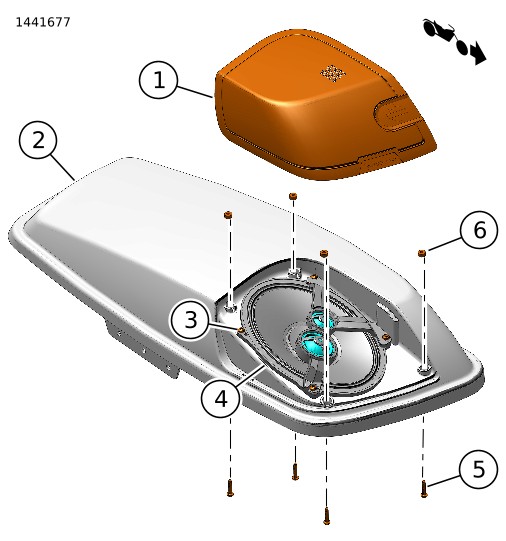

תרשים 3. התקנת רמקול וגריל
| 1 | רמקול שלב 1 בצד ימין |
| 2 | רמקול שלב 2 בצד ימין |
| 3 | מכסי תיק אוכף ימני ושמאלי |
| 4 | רמקול שלב 2 בצד שמאל |
| 5 | רמקול שלב 1 בצד שמאל |

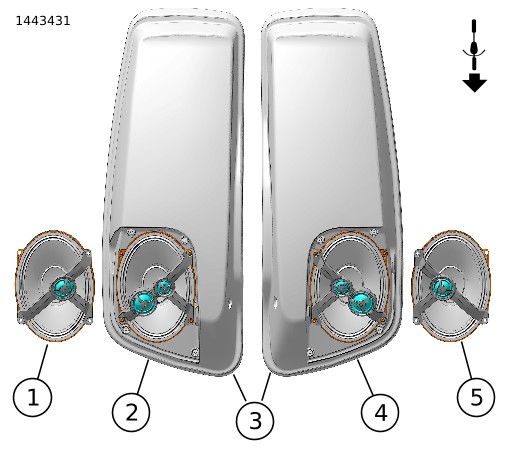

תרשים 4. כיוון הרמקול (אופייני)
סיום
הערה
כדי למנוע נזק אפשרי למערכת הקול, ודא שההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי.
| 1. | התקן את הנתיך הראשי. | |
| 2. | העבר את מערכת ההצתה למצב ON (מחובר), אבל אל תתניע את האופנוע. | |
| 3. | ודא כי כל הרמקולים פועלים, ושתפקוד איזון הרמקולים מלפנים/מאחור ("פיידר") פועל באופן תקין. אם לא, בדוק את חיווט הרמקולים. | |
| 4. | התקן את כיסוי הצד השמאלי. | |
| 5. | התקן את תיק האוכף שמאלי. |
הגדרת האפליקציה
| 1. | Unresolved graphic link גישה למערכת השמע. | |
| 2. | Unresolved graphic link מסך תפריט ראשי. | |
| 3. | Unresolved graphic link מסך תפריט הגדרות. | |
| 4. | Unresolved graphic link מסך הגדרות האקוולייזר. | |
| 5. | Unresolved graphic link
מסך תפריט האבחון.
a. סמל תפריט האבחון (1) מציג את מצב מערכת השמע. b. פתיחת מסך בדיקת הרמקול (2). c. רענון של מצב הרמקול והמגבר (3) לאחר תיקון רכיב. d. בחירת רמקול לבדיקת הרעש הלבן ופעולתו (4). e. חזרה למסך תפריט האבחון (5). |
חלקי שירות

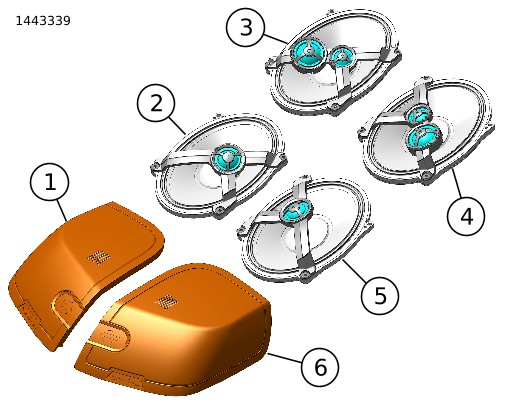

תרשים 5. חלקי שירות, ערכת רמקולים מדור II לתיקי אוכף עבור BOOM! AUDIO
טבלה 2. חלקי שירות
פריט | תיאור (כמות) | מספר חלק | מספר ערכה |
|---|---|---|---|
1 | שבכת הרמקול, צד ימין, שלב 1 | 76001025 | 76000986 |
שבכת הרמקול, צד ימין, שלב 2 | 76001027 | 76000987 | |
2 | רמקול, צד ימין, שלב 1 | 76001012 | 76000986 |
3 | רמקול, צד ימין, שלב 2 | 76001013 | 76000987 |
4 | רמקול, צד שמאל, שלב 2 | 76001001 | 76000987 |
5 | רמקול, צד שמאל, שלב 1 | 76001000 | 76000986 |
6 | שבכת הרמקול, צד שמאל, שלב 1 | 76001024 | 76000986 |
שבכת הרמקול, צד שמאל, שלב 2 | 76001026 | 76000987 |
